電流信號隔離器 SWP9067 一入一出

2016/8/2 0:18:58 人評論次瀏覽分類：隔離器儀表地址：http://yigongchang99.com/product/251.html

SWP9067電流輸入信號隔離器(一入一出)功能為將一路4-20mA輸入信號經運算、干擾抑制、提高“輸入-輸出-電源”之間的電氣隔離性能等處理后轉換成與輸入信號隔離的1-5V或-20mA直流信號輸出，供給4指示、記錄儀、PLC、DCS系統，廣泛應用于油田、石化、制造、電力、冶金等行業的重大工程中。

SWP9067信號隔離器特點
1、隔離器帶電源指示燈
2、帶輸出信號零點和滿度調整
3、輸入過流保護，具有浪涌保護功能。
4、極高的穩定性，確保準確度多年不變。
5、小型化卡裝式DIN導軌結構設計，可高密度安裝。
6、信號隔離器使用進口名牌電子元器件，采用SMT工藝生產，使產品長期運行可靠性。
7、電流信號隔離器(一入一出)型號：YR9034A-0-GN-N升級替代原SWP8067電流信號隔離器。
8、“電源-輸入-輸出”三者間采用高效磁隔離技術，對高、低頻干擾能進行有效的抑制，在強輻射環境中亦能可靠應用。

SWP9067信號隔離器技術指標
輸入信號：一路4-20mA
輸出信號：輸出一路4-20mA或1-5V(儀表內部輸出端可轉換1-5V/4-20mA)
電源：DC24V±10% (如需要AC220V供電，請與昌暉儀表協議供貨)
精度：±0.2%F.S
線性：±0.1%F.S
負載電阻：250-750Ω
溫度系數：＜100ppm/℃
響應時間：＜0.1S(0-9%)
絕緣強度：輸入、輸出和電源之間，AC1500V/1分鐘
絕緣電阻：輸入、輸出和電源之間，100MΩ(DC500V)
消耗功率：1.5W(一路)
工作溫度：0-40℃，＜95%RH

注意：在產品持續技術升級過程中，0.5%精度的SWP9067已經停產，由0.1%精度的高性能信號隔離器YR9034A-0-GN-N替代。

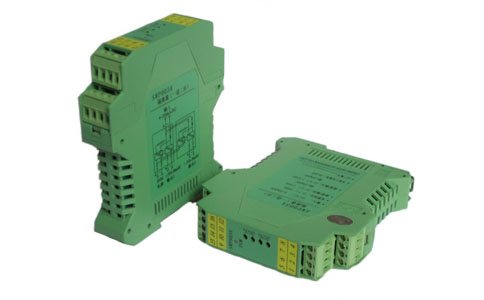

SWP9067 信號隔離器

SWP9067信號隔離器使用與維修
1、SWP9067信號隔離器出廠時輸出為4-20mA，如您需要1-5V時，不用打開機殼，將端子4和5短接，1和2端子即為1-5V輸出。
2、SWP9067信號隔離器使用前需經校驗，確信儀表正常后，方可投入系統應用。注意輸出為1-5VDC時內阻≥250KΩ，4-20mADC時內阻為250-750Ω。
3、SWP9067信號隔離器在正常應用時，無需特殊維修工作，只需定期檢查。
4、SWP9067信號隔離器工作不正常時，要對儀表進維修。維修時只需檢查：供電電壓端是否為24VDC，隔離器電源電壓是否為18.5-28.5VDC，輸出4-20mA和1-5V知否準確等，否則請寄回云南昌暉儀表制造有限公司修理。
