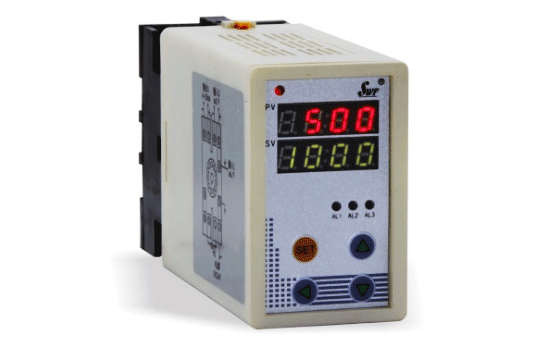

SWP-202DL雙路配電器給兩個二線制變送器提供電源，同時接收每個變送器的4-20mA信號并隔離轉為對應的一路4-20mA或1-5V輸出。

SWP-202DL雙路配電器特點
1、SWP-202DL雙路隔離配使用交直流兩種電源，變送輸出與主機隔離，具有1-5VDC或4-20mADC輸出信號的選擇功能并配置變送器電源開關
2、有兩路信號輸入；每一路輸入信號對應一路1-5V或4-20mA輸出。



SWP-202DL雙路配電器技術參數
1、輸入信號：兩路兩線制變送器輸出的4-20mA
2、參數設定：SWP-202DL由SWP20PCA編程器進行設定；如果配顯示模塊，可以直接進行參數設定和校準
3、響應時間：mV輸入時約500ms(時間常數)；V、mA輸入時約100ms(時間常數)
4、共模抑制比：50Hz時，大于120dB
5、精度：0.5%FS
6、輸出：SWP-202DL兩路4-20mA(每一個變送器對應一路4-20mA輸出

SWP-202DL雙路配電器接線圖



1、儀表電源：1#和2#端子（儀表電源為DC24V時，1#端子接DC24V+，2#端子接DC24V-）。電源務必準確接線，否則將燒毀儀表；
2、兩線制變送器信號輸入：第一回路：3#和4#端子。3#端子接變送器“+”，4#端子接變送器“-”。第二回路：5#和6#端子。6#端子接變送器“+”，5#端子接變送器“-”；
3、第一路輸出：7#和8#端子。7#端子接第一路輸出“+”，8#端子接第一路輸出“-”。
4、第二路輸出：10#和11#端子。10#端子接第二路輸出“+”，11#端子接第二路輸出“-”

SWP-202DL雙路配電器選型表
