無源配電器技術指標
1、配電電壓：16-28V(最大驅動電流30mA)
2、輸出負載：0-500Ω(端口內部電源24V時)
3、響應時間：0.05s(0-90%)(TYP)
4、波紋：10mVrms
5、無源隔離配電器傳輸誤差：0.2%的終值
6、溫度系數：15ppm/k的測量值/100負載
7、耐壓系數：500VDC時100M以上，1500VAC/分鐘
8、電磁兼容性：符合GB/T18268工業設備應用要求(等同IEC61326-1)
9、工作溫度：-25~+85
10、工作濕度：90%RH(無凝結水)
11、外殼材料：PC+ABS阻燃
12、重量：?jiǎn)瓮ǖ兰s70克，雙通道約90克
13、外形尺寸：厚13.3mm×寬113mm×高121mm
14、質保：60個月

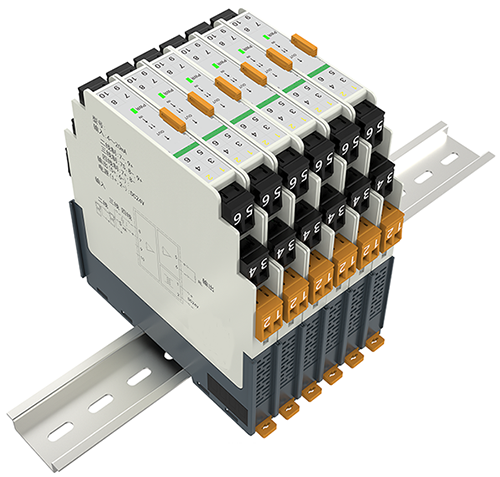

無源配電器特點
1、易連接，長壽命
2、輸入與輸出之間隔離
3、自供電，輸出側取電
4、外形小巧，厚度13.3mm
5、DIN導軌安裝，拔插式端子
6、輸入側接兩線制4-20mA變送器，輸出側輸出兩線制4-20mA信號
無源配電器選型表
YR9211A-①②-③④
①第一通道輸入信號類型
[0]：二線制4-20mA
②第二通道輸入信號類型
[N]：第二通道無輸入
[0]：二線制4-20mA
③第一通道輸出信號類型
[G]：二線制4-20mA
④第二通道輸出信號類型
[N]：第二通道無輸出
[G]：二線制4-20mA
選型舉例
①型號：YR9211A-0N-GN
一入一出無源配電隔離器，1路二線制4-20mA輸入，1路二線制4-20mA輸出
②型號：YR9211A-00-GG
二入二出無源配電隔離器，1路二線制4-20mA輸入，1路二線制4-20mA輸出
無源配電隔離器接線圖
輸出側獲取能量無源配電隔離器YR9211A-00-GG接線圖
