SWP-201DL配電器特點
1、昌暉儀表采用SMT生產工藝生產SWP20模塊，產品有強EMI抗干擾性。
2、SWP-201DL內部采用微處理器進行運算，可對各種線性輸入信號進行精度極高的線性矯正。

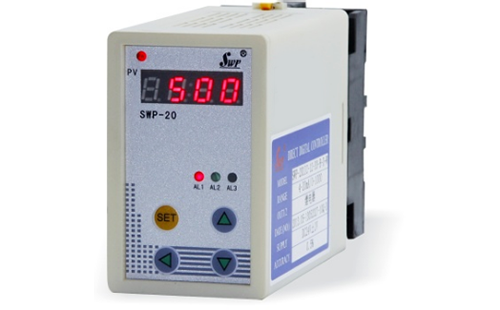

2、儀表標準配置通常無顯示，如用戶選配SWP20SHA顯示模塊，可將輸入信號所對應的測量值以數字方式直觀的顯示出來，并可以自由修改儀表參數。
3、配電器SWP-201DL標準出廠配置為AC220V電源，也可以提供DC24V供電儀表。
4、SWP-201DL變送輸出與主機隔離、輸入與主機隔離、電源與主機隔離，具有1-5V或4-20mA輸出的選擇功能。
5、SWP-201DL每一路輸入對應兩路4-20mA(或1-5VDC)輸出。
6、經過昌暉儀表制造有限公司持續的技術升級，SWP-20系列隔離配電器SWP-201IC、熱電偶溫度變送器SWP-201TC、熱電阻溫度變送器SWP-201TR、信號隔離器SWP-201DL可以相互轉換，僅需要改變儀表內部撥盤位置就實現這三種功能的改變。
7、SWP-201DL配電器外形和功耗稍大，用戶如需要密集安裝，建議選用YR9034A信號隔離器(兼容信號隔離器和配電器功能)。
SWP-201DL配電器技術指標
1、輸入信號：兩線制變送器輸出的4-20mA
2、參數設定：由SWP20PCA編程器進行設定
3、響應時間：mV輸入時約500ms(時間常數)；V、mA輸入時約100ms(時間常數)
4、斷線保護：斷線保護僅在mV輸入下提供
5、共模抑制比：50Hz時，大于120dB
6、精度：0.5%FS
SWP-201DL配電器接線圖
1、儀表電源：1#和2#端子(儀表電源為DC24V時，1#端子接DC24V“+”，2#端子接DC24V“-”)。儀表電源請務必準確接線，否則將燒毀儀表。
2、電流信號輸入：5#和6#端子。6#端子接變送器“+”，5#端子接變送器“-”。
3、第一路輸出：7#和8#端子。7#端子接第一路輸出“+”，8#端子接第一路輸出“-”。
4、第二路輸出：10#和11#端子。10#端子接第二路輸出“+”，11#端子接第二路輸出“-”
SWP-201DL選型表
SWP-20①②-③-④⑤-⑥-⑦-⑧
①輸入通道
[1]：單路信號輸入
②模塊功能
[DL]：配電器功能
③輸入信號
[12]：4-20mA(來自于二線制變送器)
④第一路輸出方式
[1]：1-5V
[2]：4-20mA
⑤第二路輸出方式
[0]：無第二路輸出(可省略)
[1]：第二路輸出為1-5V
[2]：第二路輸出為4-20mA
[3]：第二路輸出為報警觸點控制(選擇此功能時模塊的功能與YR9003A電流信號報警設定器功能完全一樣)
[4]：第二路輸出為RS232通訊接口
[5]：第二路輸出為RS485通訊接口
[6]：第二路輸出為特殊規格
⑥輸出兩路隔離
[A]：輸出兩路隔離
[B]：輸出信號第一路和第二路之間不隔離(常規出廠供貨)
⑦供電方式
[省略]：AC220V供電
[W]：DC24V供電
[T]：AC90-260V(開關電源)
⑧顯示
[省略]：無顯示組件
[D]：帶顯示組件
常用型號舉例
SWP-201DL-12-22-B
SWP-201DL-12-22-A
SWP-201DL-12-21-B
SWP-201DL-12-22-A-W
SWP-201DL-12-25-B
SWP-201DL-12-23-B-W-D
