一、概述

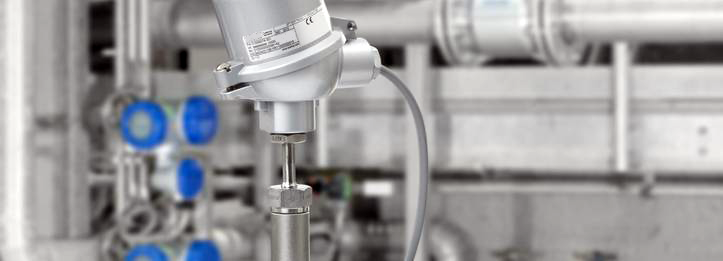

一體化溫度變送器(以下簡稱“溫度變送器”)通常由傳感器和信號轉換器兩部分組成。傳感器包括熱電阻和熱電偶兩種，標準化輸出信號主要為4-20mA(或1V-5V)的直流電信號。



1、測量依據
JJF1183-2007《一體化溫度變送器校準規范》。

2、環境條件
環境溫度：15℃~35℃；相對濕度<85%。

3、測量方法
采用比較檢測法，本單位使用的標準器為一等標準鉑電阻溫度計標準裝置。將溫度變送器的傳感器和標準鉑電阻插入同一恒溫槽內，供給變送器24V電源。在測量范圍內平均取5~7個點，并從測量下限溫度開始，自下而上依次測量輸出值。

二、測量模型(含有溫度顯示的儀表)
x=tx-ts
式中：x為被校溫度變送器讀數誤差值，℃；tx被校溫度變送器顯示值，℃；ts為標準器(一等標準鉑電阻溫度計)示值，℃。

三、舉例
用一等標準鉑電阻溫度計標準裝置，采用比較法校準一體化溫度變送器。將溫度變送器的傳感器和標準鉑電阻插入同一恒溫槽內，供給溫度變送器24V電源。從測量范圍的下限溫度開始，自下而上依次測量。在被校點溫度足夠穩定后，輪流對標準鉑電阻和變送器的輸出進行反復6次讀數。

選取被校對象為ROSEMOUNT3144P型熱電阻作為傳感器的溫度變送器，其測量范圍為0℃~100℃，輸出電流為4-20mA，顯示溫度值和電流值。檢測點選為0℃、25℃、50℃、75℃和100℃。下面以被校溫度變送器50℃點的示值誤差值為例進行不確定度評定。

四、一體化溫度變送器不確定度評定
1、標準器引入的不確定度ts
(1)標準鉑電阻溫度計溯源引入的不確定度μ1
根據一等標準鉑電阻溫度計檢定證書數據，50℃時一等標準鉑電阻溫度計的標準不確定度為u1=0.0012℃。

(2)標準鉑電阻溫度計水三相點變化引起的不確定度u2
取標準鉑電阻溫度計使用前后Rtp變化為3mK，按均勻分布，標準不確定度為u2=0.003/√3=0.0017℃。

(3)標準鉑電阻溫度計配電測儀器引入的不確定度u3
所選用Fluke1590型電橋的相對誤差不超過6×10^-6，一等標準鉑電阻溫度計以電阻的形式計算實際溫度。50℃時標準器的標稱值為30Ω，計算：u3=6×10^-6×30×10/√3=0.0010℃

2、被校溫度變送器引入的不確定度tx
(1)被校溫度變送器顯示分辨力引起的不確定度μ4
計算時被校溫度變送器顯示分辨力引起的誤差限為分辨力的1/2，即0.0005℃，按均勻分布計算，標準不確定度為u4=0.0005/√3=0.0003℃。

(2)被校溫度變送器示值重復性引起的不確定度u5
溫度計在50℃重復測量6次讀數如表1所示。

實驗測得，則u5=s=0.0039℃

表1 溫度變送器在50℃重復測量6次的讀數



3、ts與tx比較引入的不確定度
(1)時間常數與恒溫槽波動引入的不確定度u6
標準器與被校變送器時間常數不一致主要表現在恒溫槽波動性上，恒溫水槽在50℃時，10min標準恒溫水槽波動度為±0.004℃，按半?yún)^(qū)間計入，取恒溫槽波動±0.004℃，反正弦分布，標準不確定度為u6=0.004/√2=0.0029℃。

(2)恒溫槽溫度場不均勻引入的不確定度u7
標準恒溫水槽在50℃時，均勻度為0.003℃，按均勻分布，標準不確定度為u7=0.003/√3=0.0018℃。

4、合成不確定度及擴展不確定度計算
綜上分析所述，用一等標準鉑電阻溫度計校準溫度變送器(50℃)合成不確定度分量：
①標準器溯源的不確定度u1=0.0012℃；
②標準器Rtp變化引入的不確定度u2=0.0017℃；
③電測設備引入的不確定度u3=0.0010℃；
④被校變送器顯示分辨力引入的不確定度u4=0.0003℃；
⑤被校變送器重復性引入的不確定度u5=0.0039℃；
⑥時間常數與恒溫槽波動引入的不確定度u6=0.0029℃；
⑦恒溫槽不均勻引入的不確定度u7=0.0018℃。

將上述相對不確定度合成得：



取包含因子k=2，則u=k×uc=0.006×2=0.02℃

五、結束語
由計算結果可以看出，本次用一等鉑電阻標準裝置檢測顯示分辨力為0.001℃一體化溫度變送器的測量結果中，溫度變送器示值重復性是該方法不確定度的主要來源。對于使用其他標準器檢測低分辨力的一體化溫度變送器來說，須按檢測時情況另行分析。

作者：(中國計量科學研究院)生瑩、張哲
