電流互感器裝反或二次線接反會導致的保護動作，解決這個問題最簡單的方法就是利用現有的試驗項目和試驗設備進行電流互感器極性判斷。本文說說怎樣利用測控裝置或能顯示相位角的儀表協助查看。

1、何謂極性？
電流的極性是指電流的方向，它是描述電流如何在電路中流動的一個基本概念。電流的極性可以根據電流的種類(直流或交流)以及電流在電路中的實際流動方向來理解。

在直流電路中，電流的方向是固定的，不會隨著時間改變方向。通常，我們用“+”表示正極，“-”表示負極。

在交流電路中，電流方向是周期性地改變的。交流電的電流在正方向和負方向之間不斷切換，通常是以正弦波的形式。交流電的極性在每個周期內會改變兩次。

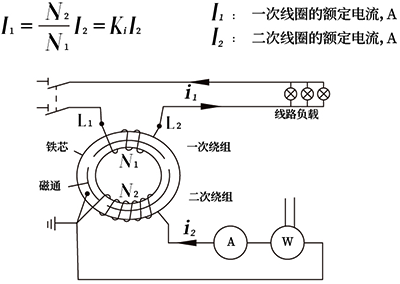

在電流互感器中，所謂的極性是指它的一次繞組和二次繞組間電流方向的關系。按照規定，電流互感器一次繞組的首端標為l1，尾端標為l2；二次繞組的首端標為k1，尾端標為k2。在接線中，l1和k1稱為同極性端，l2和k2也稱為同極性端。

在減極性情況下，當一次繞組的電流從首端(P1)流入，從尾端(P2)流出時，二次繞組中的感應電流從首端(S1)流入表計，從尾端(S2)流出，即此種情況下，正常工作時一次電流的變化會引起鐵芯中磁通量的變化，二次電流為了阻礙這種變化，其產生的磁場方向與一次電流產生的磁場方向相反，從而實現了對一次側磁通量變化的阻礙作用(或者根據右手定則判斷)。這是我們常用的情況。

筆者認為，使用減極性的原因，一個是與其他相關設備的兼容性，一般都考慮按照減極性配置；其二測量與監控的便利性，在減極性配置下，一次側電流(I1)和二次側電流(I2)的方向是一致的。這意味著當一次側電流從S1端流入時，二次側電流從S1端流入表計，這種一致性使得電流的方向更加直觀易懂；其三是電流互感器可以允許的容量相對較大，準確性高，畢竟二次繞組抵消了部分一次繞組產生的磁通，以上是筆者持續思考的結果，供參考！



在加極性情況下，一次繞組的電流從首端(P1)流入，從尾端(P2)流出時，二次繞組中的感應電流從首端(S1)流出接地，從尾端(S2)流入表計。一般特殊場合使用。

2、判斷電流互感器極性是否正確的方法
這部分只說解決現場問題或避免帶問題出廠的簡便方法，也有不少朋友問，最簡單的方法當然是購買諸如電流互感器極性測試儀等專業設備，問題就是價格不低，恐怕也不是各位人員一句話就能買到位的。最簡單的方法就是利用現有的試驗項目和試驗設備進行判斷，比如新能源箱變都是有測控裝置，筆者要說的就是利用測控裝置或能顯示相位角的儀表協助查看。

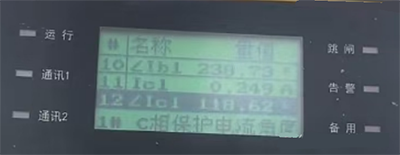

給電流驗證互感器變比時，可以觀察相位角，正常角度應該是三相分別對應0°，240°，120°。如果測量數據出現異常，如測量顯示相角異常，則可能是電流互感器的進出線接錯了。如上圖，則為A相接反。
