需要檢測報警的氣體環境
在現行國家標準《石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準》GB/T50493-2019中，對甲類氣體和液化烴、甲B 、乙類可燃液體化后形成的可燃?xì)怏w或其中含有少量有毒氣體和一氧化碳、氯乙烯、硫化氫、氯氣、氰化氫、丙烯腈、二氧化氮、苯、氨、碳酰氯、二氧化硫、甲醛、環氧乙烷、溴(常用有毒氣體、蒸氣特性見下表)等的有毒氣體進行檢測報警。

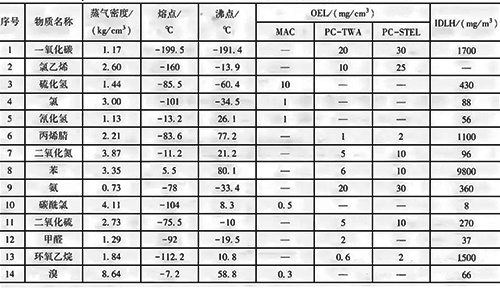

常用有毒氣體、蒸氣特性表



注：對環境大氣(空氣)中有毒氣體濃度的表示方法分質量濃度(每立方米空氣中所含有毒氣體的質量數，mg/m3)和體積濃度(一百萬體積的空氣中所含有毒氣體的體積數，ppm或μmol/mol)，通常，大部分氣體檢測儀器測得的氣體濃度是體積濃度，而我們國家的標準規范采用的氣體濃度為質量濃度(mg/m3)。

有毒和可燃?xì)怏w探測器選型
有毒和可燃?xì)怏w探測器的輸出可選用4-20mA、數字信號、觸點信號。

可燃?xì)怏w及有毒氣體探測器的選用，應根據探測器的技術性能、被測氣體的理化性質、被測介質的組分種類和檢測精度要求、探測器材質與現場環境的相容性、生產環境特點等確定。

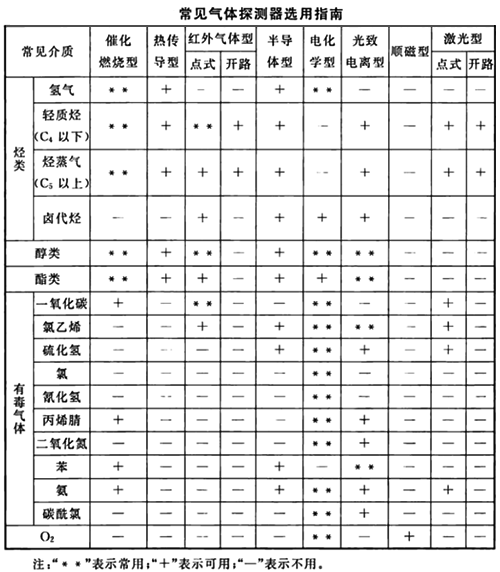

常用可燃?xì)怏w及有毒氣體探測器的選用參考表：



有毒和可燃?xì)怏w探測器安裝的要求

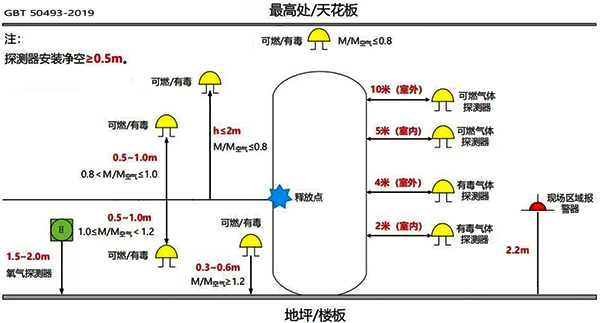

1、安裝位置
①應選擇在可能泄漏有毒或可燃?xì)怏w的區域，如閥門、管道接口、出氣口或易泄漏處附近。對于露天或敞開式廠房布置的設備區域，探測器距離任一釋放源的水平距離不宜大于4m；而在封閉式廠房或局部通風不良的半敞開廠房內，這一距離不應大于2m。

②探測器的安裝高度應根據氣體的比重和泄漏源的位置來確定。對于比重小于空氣的氣體，探測器應安裝在高出地坪(或樓板面)0.3m至0.6m的位置；而對于比重大于空氣的氣體，探測器應安裝在泄漏源下方，但距離地面不得小于0.3m。



2、安裝方式
①可采用壁掛式、吊掛式、管道式等多種安裝方式，具體選擇應根據探測器的靈敏度、安裝位置的特點等因素來確定。
②安裝時應確保傳感器朝下固定，以提高檢測效果。

3、安裝間距
①在室外安裝時，規范間距通常是每隔15米安裝一只，保持7.5米的半徑距離。
②在封閉或半封閉環境如室內等場所安裝防爆可燃?xì)怏w探測器時，應保持7米的安裝間距，即3.5米的半徑間距。

4、供電與布線
①應確保探測器有穩定的電源供應，并按照規范進行布線。
②探頭布線需使用符合要求的電纜，并確保屏蔽層接地，以提高信號傳輸?shù)姆€(wěn)定性。



5、環境考慮
①安裝位置應避免高溫高濕環境，并確保不妨礙其他設備的正常操作。
②在選擇安裝位置時，還應考慮氣體擴散的方向和速度。

6、數量與布局
①根據場所的大小、氣體泄漏的可能性等因素來確定探測器的數量。如果場所較大或氣體泄漏的可能性較大，應增加探測器的數量。
②在進行大面積氣體檢測時，可采用合理的布局方案，如每10～12平方米布置一個探頭，以達到有效的檢測報警效果。

7、遵循標準
①為了確保安裝的規范性，建議參考《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》GB 50493等國家標準。
請注意，有毒和可燃?xì)怏w探測器的安裝涉及到安全生產和環境保護等重要問題，因此應由專業人員進行操作。

8、他要求
①靠近釋放源，易于積聚的點位。如壓縮機、泵的動密封，采樣口，排液口和排空口，經常拆卸的法蘭口或閥門口。

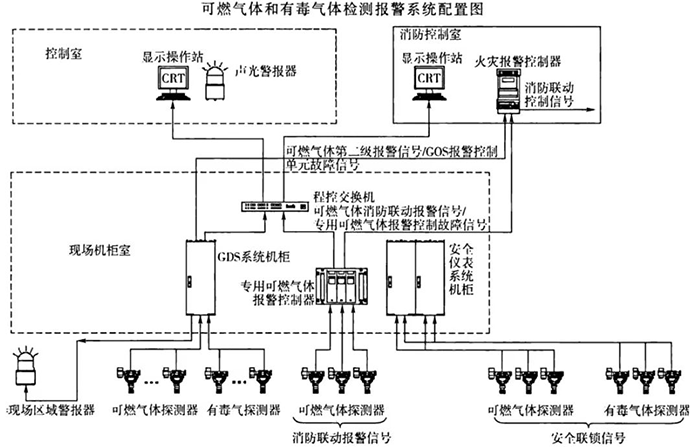

②可燃/有毒探測器、報警器等系統獨立設置，用電按一級負荷中的特別重要負荷考慮，配備UPS。
③設計兩級報警，有毒氣體報警優先與可燃?xì)怏w報警。
④可燃和有毒同時涉及的單組份氣體，應設置有毒氣體；多組分的，可同時設置可燃和有毒。
⑤報警值范圍：
a、可燃?xì)怏w：一級：25%LEL，二級：50%LEL；
b、有毒氣體：一級：100%OEL(或5%IDHL)，二級：200%OEL(或5%IDHL)；
c、氧氣探測：19.5%~23.5%。

職業衛生標準中的有毒氣體指標
1、OEL(Occupational Exposure Limit)
勞動者在職業活動中長期反復接觸，不會對絕大多數接觸者的健康引起有害作用的容許接觸水平。用于評估工作場所中有害因素的暴露風險。

2、IDHL(Immediately Dangerous to Health and  Life)
環境中空氣污染物濃度達到某種危險水平，如可致命或永久損害健康，或使人立即喪失逃生能力的濃度。它是一個緊急情況下的安全閾值，用于指導緊急撤離或采取其他緊急措施。

3、MAC(Maximum Allowable Concentration)
指工作地點在一個工作日內、任何時間有毒化學物質均不應超過的濃度。它是OEL的一種，通常用于描述長期暴露的最大允許濃度。

4、PC-TWA(Permissible Concentration-Time Weighted Average)
是指允許接觸的時間加權平均濃度，它是職業接觸限值的一種類型，用于描述在一個工作日內(通常為8小時)或一個工作周內(通常為40小時)，工人可以安全接觸某種化學物質的平均濃度上限。這個指標有助于控制工人長時間暴露于有害化學物質中的風險，確保他們的健康不受到嚴重影響。

5、PC-STEL(Permissible Concentration-Short Term Exposure Limit)
短時間接觸容許濃度，是指在遵守PC-TWA條件下，容許短時間(通常為15分鐘)接觸的濃度。這個指標用來評估工作場所中化學物質的短時間高濃度暴露風險，確保工人在短時間內的接觸濃度不超過安全閾值。

可燃?xì)怏w的爆炸極限



1、LEL(Lower Explosion Limit)
是指可燃?xì)怏w或蒸汽與空氣混合后，能夠引發爆炸的最低濃度。

2、UEL(Upper Explosion Limit)
可燃?xì)怏w在空氣中爆炸的最高濃度。是可燃?xì)怏w在空氣中能引發爆炸的最高體積百分比。
