看懂PID的ZN整定方法之振蕩周期

2024/3/23 20:47:23 人評論 次瀏覽 分類:過程控制  文章地址:http://yigongchang99.com/tech/5437.html

ZN整定方法的臨界比例度方法,要求閉環使用純比例使閉環系統等幅振蕩。萬暉老師的結論:純比例引起的閉環系統振蕩,其振蕩周期和純滯后和時間常數的比值相關,一定在2倍純滯后和4倍純滯后之間。比值越大越靠近2倍純滯后,比值越小越靠近4倍純滯后,比值等于1靠近3倍純滯后。后面我們會知道兩種ZN整定方法其實是相通的。

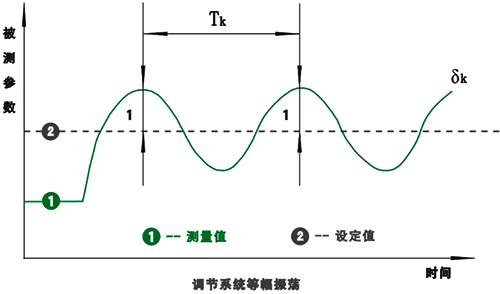

等幅振蕩

由萬老師的這個結論我們做了些研究,得到了幾個很有意思的推論:

推論1:純積分引起的閉環系統等幅振蕩,振蕩周期一定大于4倍純滯后,比值越大越靠近4倍純滯后,比值越小比4倍純滯后越大。
推論2:Lambda整定如果選擇λ=τ,增強比例增益使閉環系統振蕩的振蕩周期等于4倍純滯后。
推論3:Lamba整定如果選擇λ=τ,比例增益增強π倍閉環系統等幅振蕩,這也是其增益裕度。
推論4:Lamba整定如果選擇λ=τ,比例增益增強π倍閉環系統等幅振蕩。時間常數主導表現為同相位振蕩,純滯后主導表現為異相位振蕩。
推論5:Lambda整定方法在純滯后主導對象時,因為積分時間=時間常數,積分作用太強比例增益必須減小,以獲得有超調無振蕩的閉環響應。這是其巧妙之處,也是可以進行改進的地方。改進的方法是固定比例增益1/4K的整定方法。
