維護旁路開關用于現場測量?jī)x表和管道線路維護時旁路信號暫時輸入，使安全儀表邏輯控制器的輸入不受現場儀表信號和維護線路的影響。
測量?jī)x表及管道線路的中間維護、校驗通常難以避免。建議每路測量?jī)x表聯鎖輸入信號都應設置維護旁路開關。
手動緊急停車按鈕和輸出信號不得設置維護旁路開關，以時刻保持手動緊急停車功能。
維護旁路開關有三種設置方式：在安全儀表系統的操作員站設置軟件開關，在DCS操作站設置軟件開關，在輔助操作臺或機柜設置硬件開關。
儀表維護旁路開關非急用設施，不必在輔助操作臺或機柜上設置硬件開關；操作臺面要求簡潔清晰，儀表維修旁路開關數量多，若布置于臺面，將影響操作人員對臺面設備的辨識；眾多的儀表維修旁路開關需要多個操作臺來安裝，不切實際；大量的硬開關增加了安全儀表系統的輸入信號數量，增加了投資。
為了避免儀表維護、工藝操作兩工種工作脫節，增加如下安全措施：在采用軟件旁路開關時，設置“允許旁路”開關和旁路報警。
1、“允許旁路”開關的功能
當儀表維護旁路開關切換到旁路位置時，旁路功能還不能生效；只有“允許旁路”開關切換到允許旁路位置時旁路功能方可生效。旁路生效后，操作站顯示“旁路成功”。 只有在顯示“旁路成功”后，儀表人員方可對儀表或線路進行維修。
“允許旁路”開關宜按工段設置，不宜過多，否則容易混淆有效管控范圍。為了控制風險，建議在操作規程中規定一次“允許旁路”只允許同時旁路2路測量?jī)x表輸入信號。
“允許旁路”開關應為硬件開關，宜布置于操作臺上，便于工藝操作人員發現開關位置。
2、旁路報警

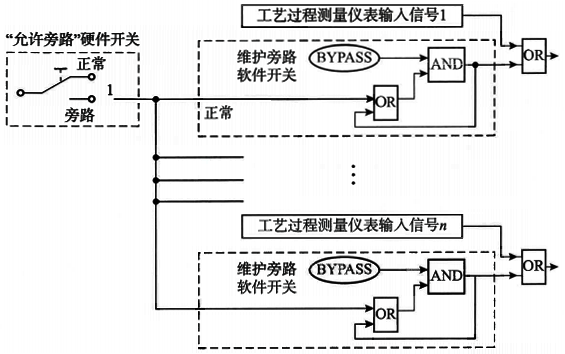

當旁路成功時，應進行報警，提醒工藝操作人員 自動聯鎖處于失效狀態。建議還應設置旁路計時報警，即當旁路時間超過申請時間時，應進行特殊報警提醒，督促按計劃作業，也避免忘記把切換開關切換至正常功能位置。旁路行為降低了安全功能，必須慎重進行，嚴格管理。軟件旁路要采用軟件密匙管理，須輸入執行人姓名、密碼后方可執行，并自動記錄操作人、操作時間、操作內容等。下圖是一套旁路邏輯方案。
