電容式液位計原理

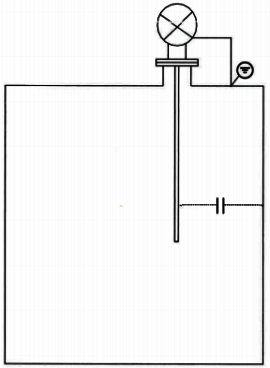

電容式液位計由測量電極、前置放大單元、接收單元等組成。電極與容器之間形成等效電容，只要測得由于液位升降而變化的電容值，就可測得容器內的液位。測量電極的電容為C0+△C(C，為電極安裝后空罐時的電容值，△C為因液位升降而變化的電容值)，電容式液位計原理如圖所示。
對于限位開關測量，測量探頭接觸介質與未接觸介質之間存在電容變化量△C，電路將△C轉換成△U，同時驅動開關信號輸出。
電容式液位計種類
①依據不同的測量需求， 可分為連續量電容液位計和開關量電容物位計。
②依據不同的絕緣型式， 可分為全絕緣型和半絕緣型。
電容式液(料)位計主要參數
◆測量范圍：0~25m
◆精度：±1.0%FS
◆輸出信號：4~20mA+HART
◆供電電源：24VDC回路供電、220VAC
◆過程溫度：-40~85℃，部分型式可到200℃，如有200℃以上的高溫型需求可定制
◆絕緣層常見材料：PFA，PTFE
◆過程壓力：0~10MPa
◆探頭長度： 0.3~5m(桿式)，0.5~25m(纜式)
◆防爆、防護等級：隔爆、本安型等；不低于IP65
電容式液(料)位計優點
◆堅固耐用，安裝方便，維護工作量少
◆可測量漿料，粉狀、顆粒狀物料，腐蝕性介質
◆響應快，盲區小
◆介質電導率為100μS/cm或更高值時，無須標定。傳感器在工廠中按照訂購長度已進行標定
◆可以在安全系統中使用，功能安全性可達SIL2，符合IEC 61508標準
◆更換電子部件后，無須重新標定
◆可以進行界面測量
電容式液(料)位計局限性
◆如果被測介質是導電的黏滯性介質，當液位下降時，由于電極套管上仍黏附一層被測介質，因此會造成虛假的液位指示，在這種情況下應定期清洗探頭
◆應盡量避免在黏滯、易掛料介質中使用
◆由于液位計直接安裝在設備上，沒有根部閥，不能在線拆卸
◆對于非導電介質，當其介電常數發生變化時需要重新進行標定
◆相比于雷 達、導波雷達、超聲波等其他原理液位計，電容式液(料)位計的精度偏低
電容式液(料)位計應用場合
1、連續物位檢測
◆黏附性液體或者漿料的限位檢測。
◆常規液位檢測(水/水基介質/油等)。
2、界面檢測(連續量/開關量)
油水界面檢測。
3、限位開關檢測
◆黏附性液體或者漿料的限位檢測。
◆導電液體的泡沫檢測。
◆常規限位檢測(各種固體/液體)。
◆兩點泵控制。
