工廠的SIS系統管理如何開展

2023/6/27 13:32:28 人評論次瀏覽分類：DCS 文章地址：http://yigongchang99.com/tech/4997.html

隨著相關國內“安監總管[2014]116號國家安全監管總局關于加強化工安全儀表系統管理的指導意見”等文件的提出，現化工行業對于安全儀表系統的管理越加嚴格。對于用戶來說安全儀表系統的管理是一個難點，盡管GB/T21109對安全儀表系統的管理做了詳盡的要求。但是由于其龐大的體系及設計文件的復雜性，造成了絕大多數的工廠很難嚴格的按照該標準進行實施。今天我們就聊聊安全儀表系統管理三大項：制度、規程、SRS文件，幫助大家學習！

GB/T21109.1-2022第6章安全生命期要求提出了下圖安全生命周期階段和評估階段，并在整本GB/T21109規范中對其進行了詳盡的說明。雖然上圖中列出了安全儀表系統的管理流程，但是對于其對應的文件涉及的較廣泛。

本文對于安全儀表系統的管理制度、檢修規程、聯鎖管理制度等方面去討論。

1、SIS系統管理制度
管理制度中主要的是內容，是規定各步驟中涉及的管理文件、管理辦法、各涉及步驟的主要?dú)w口部門及各文件修改后的流轉程序等。現針對主要管理文件、歸口部門、簡要目的列下表，以供討論。

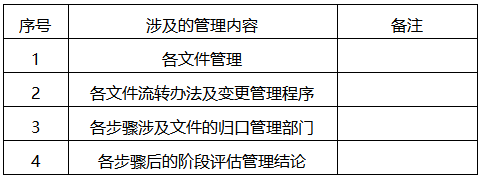

表1 SIS系統管理制度主要涉及的內容

表2 各步驟涉及的管理文件及歸口部門

對于整個生命周期內的管理活動來說步驟1、2、3、4主要發生在設計階段及工藝出現重大變革后。步驟5主要發生在施工階段。步驟6、7、8主要發生在運行階段。故而實際管理中側重的部分為步驟6、7、8階段。但各個步驟及相對應的文件不是孤立存在的。當某一文件作出修改后，其有關聯的文檔也需要相應的修改并存檔。

2、SIS系統檢修規程
檢修規程是根據SRS文件、廠家維護指導文件等編制的，為SIF回路中的各個子系統提供維護指導的文件。對于維護規程的編制要詳盡。應包含日常維護記錄和定期檢修記錄。日常維護記錄內容參考下表3。

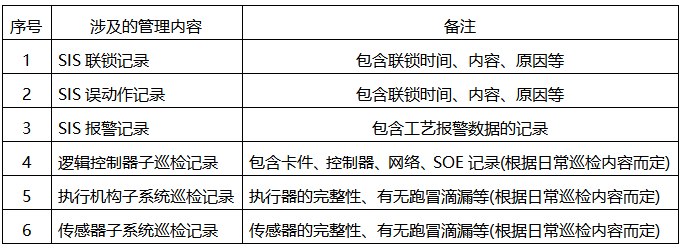

表3 SIS系統日常檢修記錄

定期檢修記錄應根據SRS文件、LOPA報告、廠家維護指導文件等進行編制。簡要的內容參考下表4。

表4 SIS系統定期檢修記錄

對于定期試驗的周期主要是根據SIL等級驗算文件中的測試周期Ti進行。對于執行機構子系統，如切斷閥等在達到檢修周期后要進行徹底的拆檢。從而才能使其達到驗算時提供的數據要求。

3、聯鎖管理制度
其目的主要是對聯鎖的有序管理。簡要內容參見表5。

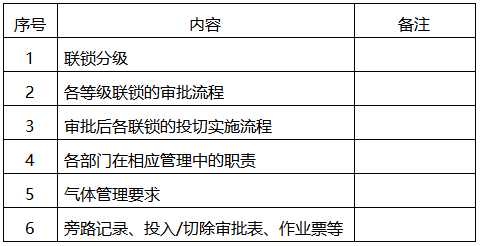

表5 SIS系統聯鎖管理制度簡要內容

4、變更管理
對于變更的管理要有嚴格的管理程序。變更管理非某一專業的責任。它涉及到各個方面。對于變更要評估其對安全功能的影響。對于變更的管理的簡要內容參見表6。

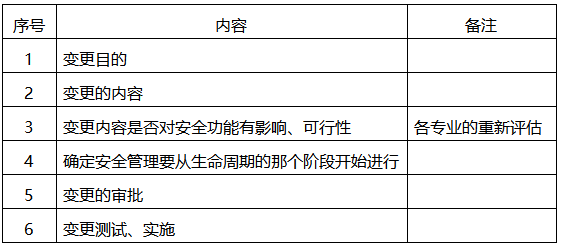

表6 變更管理內容

對于安全儀表的全生命周期管理是一個繁雜的工作。其管理內容涉及各個專業、部門的配合。
