橫河DCS的輸出限位功能可以將自動運行時的操作輸出值(MV)限定在特定的范圍內，在手動時可以超出限定范圍操作，但需要再次確認，在輸出超過特定范圍時，為了避免手動運行轉為自動時發生輸出值突變，這時候需要用上作為輸出限位附加功能的上下限限制擴大功能。

輸出限制可以將操作輸出值(MV)限制在操作輸出上限(MH)和下限(ML)的范圍內，只在連續控制塊自動狀態下執行，當超過上下限時，激活輸出上限報警或輸出下限報警；上下限的設定值是MV刻度范圍內的工業單位數值，默認分別為MV刻度的上下限。

在連續控制塊在手動模式時，如果MV超過上下限時會提醒用戶再次確認，這是進行了確認操作，就可以將MV設定為超過上下限設定的值，這時候如果連續控制塊改為自動運行，會將MV強制變為MH或ML，MV會發生突變。

所謂的上下限限制擴大功能就是為了防止出現這種輸出突變而暫時將MH和ML的范圍擴大的功能；在手動時，當MV＞MH時，將與MV相同的值作為暫時擴大的輸出上限設定值使用，當MV＜ML時同樣暫時設定輸出下限值；這樣，當控制塊由手動向自動切換時，輸出值不會發生突變。

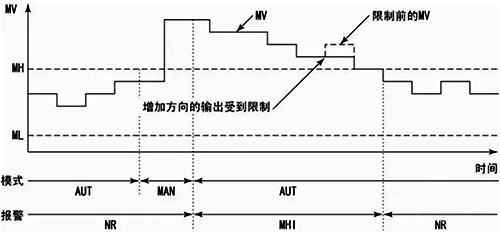

以超過MV＞MH為例，如下圖所示：



操作輸出值變為操作輸出上下限設定值范圍內的值的話，就會恢復到輸出限制器的正常動作。

輸出變化率限制：為了避免輸出值得突變，按照輸出變化率限制的設置對前一次輸出值和本次輸出值之間的變化量加以限制，也就是將平均1個掃描周期的輸出值的變化量限制在容許變化量以內。

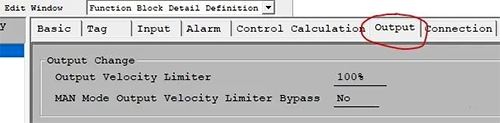

Output Velocity Limiter：可以設置從0到MV刻度量程范圍內的工業單位數據或%值，默認是100%。

MAN Mode Output Velocity Limiter Bypass：可以選擇Yes或No，默認是No。
