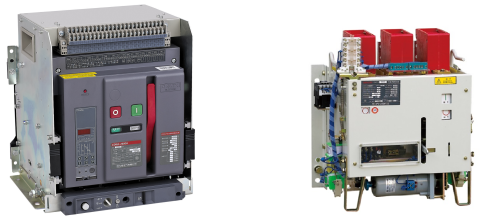

萬能式斷路器也叫框架斷路器或者智能斷路器。它的分合閘動作包含了電動和手動兩種操作形式，電力儀表在本文詳細介紹萬能式斷路器合閘步驟與分閘步驟，以及無法分合閘故障的檢查，以便大家在分合閘操作時可以更快更好地執(zhí)行。



萬能式斷路器合閘的正確操作
先看到萬能式斷路器的電動合閘步驟，我們先將其面板上的儲能按鈕按下去，然后等到儲能完畢以后，再按下合閘按鈕，可完成合閘步驟。

其次手動合閘步驟是可以通過萬能式斷路器正面的操作手柄，對設備上下方向進行手動儲能完畢后，再按下合閘按鍵即可完成合閘步驟。

萬能式斷路器無法合閘的檢查步驟
當如果發(fā)現萬能式斷路器無法合閘時，可以按照下面步驟檢查。

首先檢查斷路器是否進行了儲能，市面上絕大部分萬能式斷路器都需要先進行儲能才能合上閘。

如果電動合閘時發(fā)現按下儲能按鈕不儲能，需要檢查控制儲能的二次回路是否接通，檢查儲能電動機控制電壓是否正常。最后檢查電動機和儲能機構。

如果可以儲能，依舊無法合閘。需要檢查智能控制上RESET復位鍵有沒有凸出面板，凸出需要進行復位。抽屜式斷路器還要檢查斷路器是否搖到接通位置，必須把斷路器搖到接通位置。還需要保持欠壓脫扣器一直吸合，欠壓脫扣器損壞也是無法合閘的。此時可以嘗試進行手動合閘，對萬能斷路器上下進行手動儲能到位，到位后按下斷路器上的合閘按鈕。

還是無法合閘需要檢查分勵脫扣器是不是一直得電了。還是無法合閘就是機械機構的問題。

萬能式斷路器分閘的正確操作
萬能式斷路器的分閘操作比較簡單，可直接在斷路器本體上手動按下分閘按鍵直接分閘。也可以遠程按下操作面板上的分閘按鈕進行電動分閘。

這里需要注意的一點是由于斷路器的結構分為固定式和抽出式，若是抽出式斷路器那么想要斷電就按分閘按鈕后，還需再通過手動搖把將萬能式斷路器搖到分離位置上。

萬能式斷路器無法分閘的檢查步驟
無法分閘可以分為不能在本地手動分閘和無法遠程進行電動分閘。

無法手動分閘，這時可以檢查機械操作機構，是否有卡死故障。

萬能式斷路器不能遠距離分閘，首先要檢查分勵脫扣器二次回路接線，檢查分勵脫扣器的電壓是否正常。

最后如果還有問題再檢查機械機構。
