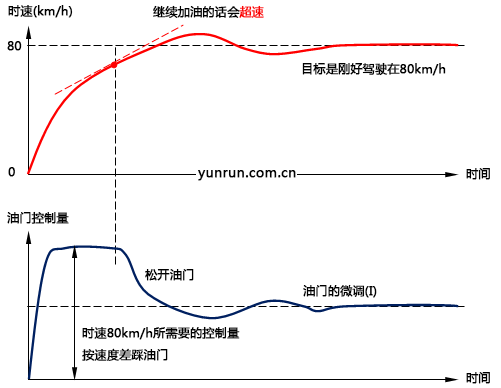

我們?cè)O(shè)想在高速公路收費站停止的汽車，從0加速到達目標速度80km/h的駕駛過程。首先，從0到80km/h的目標差(控制上稱為偏差)很大，所以油門被踩到底(加大輸出)。像這樣與目標的偏差大小成比例的操作相當于比例控制(P)。當汽車加速并接近80km/h 時，感覺到如果繼續加油就會超過80km/h時，做出松開油門的操作。像這樣對速度變化的操作，相當于微分控制(D)。最后，為了將行駛速度維持在剛好80km/h，通過微調整油門以消除細微的速度差。像這樣消除與目標速度的差異(偏差)的操作相當于積分控制(I)。

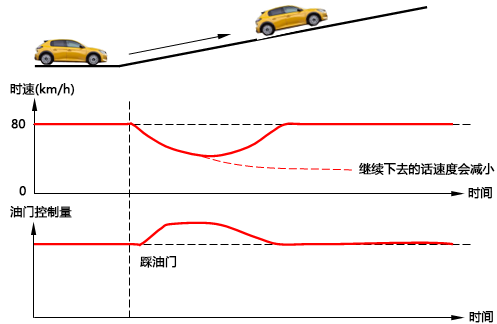

接下來，我們?cè)O(shè)想以80km/h速度駕駛時遇到上坡的情況。如果在上坡時保持之前的油門控制量的話，車速將逐漸減慢。駕駛員感覺到速度的變化，為了保持車速而加大油門。此時的操作也是抑制速度變化的動作，相當于微分控制(D)。當然，由于產生了與目標速度的差(偏差)，
為了消除速度差相當于同時也進行了積分控制(I)。但是為了使車速更快恢復，相較于積分控制(I)，微分控制(D)的作用更大。
最后，我們解讀比例控制的另外一個作用-決定控制整體的能力(控制增益)。無論駕駛的是最高速度為150km/h的轎車，還是速度可以達到300km/h的跑車，我們都可以做到示例那樣的行駛。這是因?yàn)槲覀冊诓恢挥X中對根據油門控制量變化所引起的車速變化進行判斷，從而采取了適當?shù)牟僮鳌?/span>
假設轎車和跑車的油門控制量相同，則在此情況下，跑車達到的車速比轎車快(在本例中跑車的速度是轎車的兩倍)?？紤]到控制的對象為汽車，跑車的加速能力(控制上稱為過程增益)高于轎車。當要改變控制增益大的跑車速度時，踩下的油門控制量(輸出量)必須小于轎車的踩下油門控制量，這樣才能使兩臺車的速度相同。
要想改變控制對象的響應(本例為車速)，必須提供控制輸出(油門控制量)，這兩者的比值稱為控制增益。要想讓跑車的速度變化和轎車一樣大，跑車油門的變化量必須小于轎車油門的變化量。因此，駕駛跑車時的控制增益低于轎車的控制增益。在PID控制中，控制增益是通過設置的比例帶來決定的。比例帶越窄，控制增益越大，比例帶越寬，控制增益越小。像這樣比例控制也具有決定被控制對象的整個控制增益的作用。
我們解說了兩個駕駛例子，一個是以恒定速度駕駛的“對目標值變化的控制”，另一個是在斜坡上駕駛的“對干擾抑制的控制”。大部分控制通常是這兩種控制，都使用PID控制。即使我們不知道PID控制，一樣能駕駛汽車。在駕駛中進行的操作與PID控制有著相同的原理，我們?cè)诓恢挥X中利用著PID控制。PID控制就在我們身邊。
