本文將簡單介紹I-Device通信，并講解在TIA Portal中使用兩個S7 PLC設置智能設備通信的分步教程。

通常，自動化項目中需要多個PLC之間的通信。在現代PLC中，有太多可用的通信選項，以至于很難決定使用哪一個。每個通信選項都有優點、缺點和獨特的工作方式。在本文中，將介紹使用TIA Portal中的I-Device在PLC通信入門指南。在接下來的部分中，將介紹：
①介紹I-Device
②解釋 I-Device的優缺點
③演示如何在TIA Portal中設置兩個PLC之間的智能設備通信

I-Device
I-Device是一種在PLC之間傳遞數據的極快方式。它以與實時(RT)或同步實時(IRT)中的Profinet總線相同的速度運行。這意味著我們可以將數據傳輸時間縮短到1或2毫秒，以便在PLC之間發送數據。

I-Device不僅是一種非常快速的數據傳輸方式，而且還易于設置。I-Device通信的配置完全在硬件級別完成，因此不需要軟件配置。
一旦設置了I-Device通信，就有內置的診斷功能可用于對PLC之間的連接進行故障排除。

最重要的是，I-device是一種靈活的通信協議。它能夠處理經過安全認證的通信，這意味著可以使用I-Device在PLC之間傳遞緊急停止?fàn)顟B(tài)等安全相關信號，并且I-Device可用于與另一個啟用Profinet的第三方設備進行通信。

與所有通信協議一樣，I-Device通信也有其局限性。I-Device通信最重要的缺點之一是通過I-Deivce進行通信的所有設備都必須位于同一子網中。如果您確實想在子網之間傳遞數據，仍然可以使用PN/PN耦合器來實現。

由于I-Device通信發生在I/O級別，因此該通信沒有可用的安全性，并且I-Device通信使用控制器中的實際I/O資源。

基于這些優點和缺點，很明顯I-Device通信適用于在同一子網中啟用Profinet的設備之間非常快速地通信少量數據。如果您需要與未啟用Profinet的第三方系統進行通信，那么像Modbus/TCP這樣的通信協議可能更合適。如果您需要在不同子網上的設備之間進行通信，那么可以通過以太網路由的通信協議(如TCP/IP)是更好的選擇。如果您需要在兩個S7 PLC之間進行通信，并且在控件中沒有很多可用的I/O資源，那么如果您接受與之相關的安全風險，那么PUT/GET通信可能是一個更好的選擇。

考慮到所有這些，讓我們看看如何在兩個PLC之間建立I-Device通信。

與I-Device的PLC-PLC通信
1、項目設置

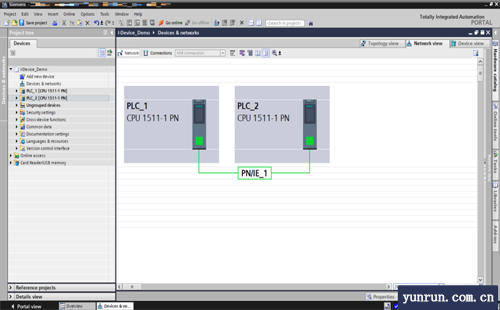

在TIA Portal中，筆者創建了一個新項目并添加了兩個PLC。兩個PLC都是IO控制器。



在本例中，PLC_1將是PLC_2的IO主站。PLC_2將作為其自己的IO從站的IO主站和 PLC_1的IO從站。我們可以完全在硬件配置中完成此配置，無需任何軟件配置。

2、配置PLC_2

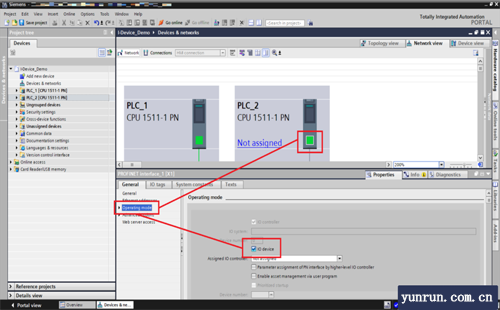

單擊PLC_2的以太網端口并導航到“屬性”窗格的“操作模式”部分以查找I-Device配置。通過選中IO設備復選框啟用I-Device通信。

啟用I-Device通信

分配的IO控制器配置變?yōu)榭捎谩Ｈ绻鸌-Device主設備在另一個項目中，我們可以將其保留為“未分配”。在這種情況下，我們將設置我們的傳輸區域并導出此I設備的GSD文件。

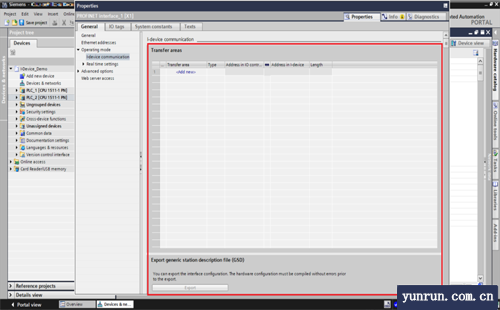

設置傳輸區域并導出GSD文件

然后可以將該GSD文件作為硬件配置中的IO設備導入其他項目。

在此示例中，兩個設備都在同一個項目中，因此我們可以直接瀏覽到將充當IO控制器的設備。

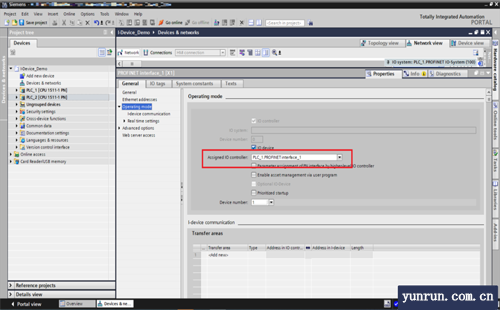

選擇分配的IO控制器

接下來，我們要填寫傳輸區域。此處的最佳做法是給出有意義的名稱，因?yàn)檫@些傳輸區域在用戶程序中以符號方式尋址。由于兩個控制器都在一個項目中，我們可以同時在兩個控制器中定義地址。

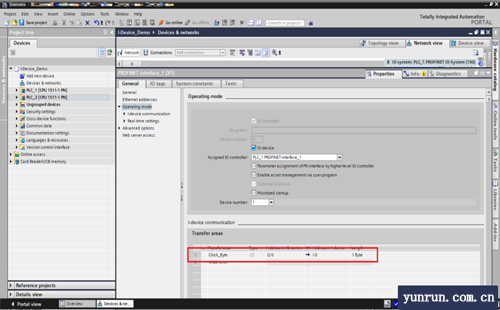

在這種情況下，我們的IO控制器將在QB 0上輸出信息。I-Device將在IB 0上接收相同的數據。要傳輸?shù)臄?shù)據長度為1個字節。


設置轉運區

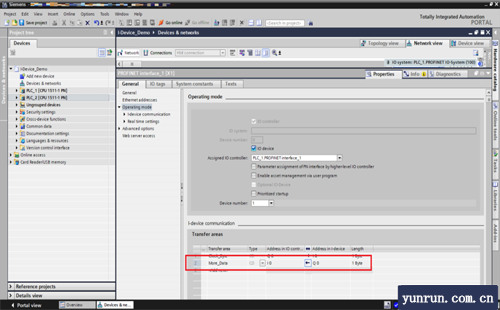

要向相反方向發送數據，您只需單擊方向箭頭即可。


反轉傳輸方向

3、下載并測試

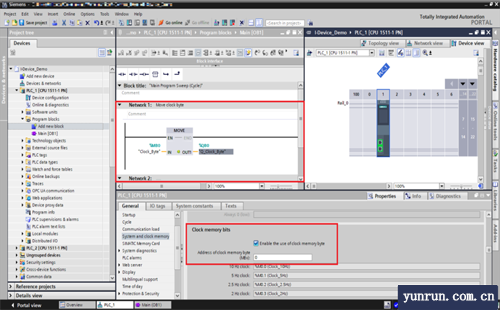

在PLC_1中，筆者將時鐘字節配置為MB0。在主OB中，我使用MOVE指令將時鐘字節傳輸?shù)絈B 0以測試與PLC_2的通信。


設置用戶程序

現在，筆者將編譯和下載這兩個PLC。下載更新后，無需建立連接-設備之間的通信是自動和循環的。在PLC_2的觀察表中，筆者可以看到自己正在接收時鐘字節。

總結
在這篇文章中，我們了解了I-Device通信是什么以及如何使用I-Device設置PLC到PLC通信。同樣，I-Device是一種在同一子網上的設備之間快速交換少量數據的簡單方法。I-Device通信并不適用于所有應用程序，但筆者推薦它作為西門子不再推薦的PUT/GET通信的替代品。
