橋架選擇需要考慮哪些因素？這個儀表和電氣行業在設計和選擇 橋架時必須考慮的問題。橋架選用需要綜合考慮橋架分類、橋架材質、橋架厚度、橋架防腐和橋架價格幾個方面因素，遵循經濟實用、性能可靠的原則和相關國家標準要求選擇橋架。

橋架形式
儀表和電氣行業經常使用的橋架形式可分為托盤/槽盒、梯架(最常用)、有孔托盤、網格這幾個種類。

橋架材料
制作橋架的的常用材料有不銹鋼、鋁、低碳鋼和玻璃鋼，故橋架按照材質分類為不銹鋼橋架、鋁合金橋架、鋼制橋架和玻璃鋼橋架。下面是不同材質橋架的最大持續工作溫度：
◆不銹鋼橋架最大持續工作溫度為427℃；
◆鋼制橋架最大持續工作溫度為204-260℃；
◆鋁合金橋架最大持續工作溫度為82-93℃；
◆玻璃鋼橋架最大持續工作溫度為32-49℃。
昌暉儀表提示：這里橋架的最大持續工作溫度是推薦工作溫度，類似于電纜的90℃，電線的70℃。

現場溫度超過橋架推薦工作溫度會發生什么？
現場溫度超過橋架推薦工作溫度時橋架強度減弱！沒錯，橋架本身是有荷載要求的。舉個例子，玻璃鋼材質的橋架在93℃時，會減少到原始強度的50%，必須采用額外支持來彌補這個損失。

玻璃鋼電纜橋架的特點是質量輕，比重僅為碳鋼的1/4；玻璃鋼橋架耐水性和耐腐蝕性好，不易燃燒，難燃型玻璃鋼電纜橋架的氧指數≥32，玻璃鋼橋架適合化工廠。玻璃鋼橋架使用壽命長，一般設計壽命為20年，但價格是鋼制電纜橋架的3-4倍。玻璃鋼橋架施工的優越性在于切割方便、組裝靈活，安裝無需動火，這對于爆炸危險環境并且工程工期緊張的化工廠工程意義尤其重大，因為在爆炸危險環境，工程動火安裝時化工廠必須停產，經濟效益必受影響。

不銹鋼橋架的工作溫度最高，小伙伴可以思考下適合那個場合？

橋架厚度

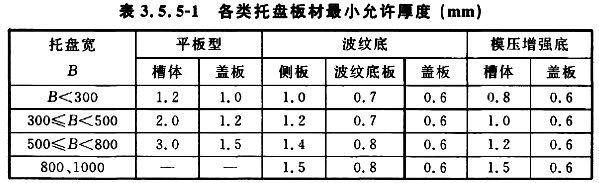

關于橋架厚度詳見《電纜橋架/鍍鋅線槽厚度在標準中是如何規定的》文章內容，在此僅做簡單闡述。《鋼制電纜橋架工程技術規程T/CECS31-2017-3.5.5》槽式/托盤式橋架板材最小允許厚度標準：

這里沒有標出800和1000的托盤厚度要求，小伙伴可以思考下為什么？

普通梯式橋架板材最小允許厚度標準：


橋架防腐

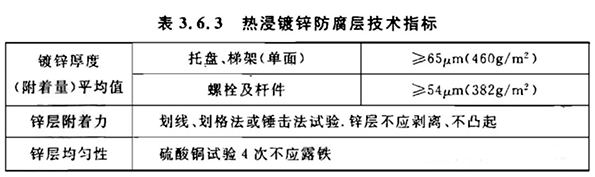

橋架來壽命主要體現在環境的腐蝕性上，鋼制橋架防腐主要體現在鍍鋅厚度上。電纜橋架的表面防腐層類別主要有熱浸鋅(hot-dip galvanizing)、鍍鋅鎳(nickel-zinic plating)、冷鍍鋅(zinic plating)、粉末靜電噴涂(spray)等方式，生產廠家資料顯示：熱浸鋅工藝壽命大于40年，適用于室外重腐蝕環境，造價高；鍍鋅鎳工藝壽命大于30年，也適用于室外重腐蝕環境，造價高；冷鍍鋅工藝壽命大于12年，適用于室外輕腐蝕環境，造價一般；粉末靜電噴涂工藝壽命大于12年，適用于室內常溫干燥環境，價格一般。

昌暉儀表提示：防腐層厚度可在此基礎上增加以適應更嚴酷的鹽霧環境。

下面是工程師們從大量案例中總結的部分橋架選擇的經驗，供大家參考：
1、需屏蔽電氣干擾的電纜網路或有防護外部(如：有腐蝕液休，易燃粉塵等環境)影響的要求時，應選用槽式復合型防腐屏蔽電纜橋架(帶蓋)。
2、強腐蝕性環境應采用復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

橋架價格
鋼制橋架價格＜鋁合金橋架價格＜玻璃鋼橋架價格＜不銹鋼橋架價格，

綜合以上因素，相信大家已經能根據不同場所選擇合適橋架了，如果您尚不明白之處，再看看一下擴展閱讀推薦的文章。
