與傳統機械式電能表相比，電子式電能表有著計量精度高、自身功耗低、防竊電能力強等等各種優點。那么，電子式電能表的工作原理是什么呢？它又有著怎樣的功能？

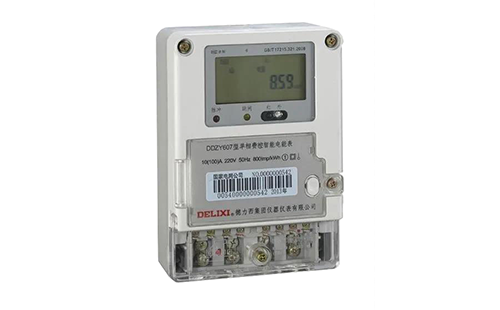

什么是電子式電能表
電子式電能表是采用大規模集成電路，應用數字采樣處理技術，整機設計采用了多種抗干擾技術，用于分時計量額定頻率為50Hz的交流有功電能，能更好地均衡電網負荷。
電子式電能表的工作原理
首先，我們先簡介下電子式電能表：電子式電能表可以采用漢化液晶顯示，具有正向有功電能、反向有功電能、無功電能計量功能，能存儲其數據，并可以據此設置組合有功。有功電能量按相應的時段分別累計、存儲總、尖、峰、平、谷電能量。可以具有事件記錄功能，并可以具有紅外、485、載波和藍牙通信功能。停電后，液晶顯示自動關閉；液晶顯示關閉后，2h內可用按鍵喚醒液晶顯示，每次持續30秒。
現在昌暉儀表再來介紹電子式電能表的工作原理，就有一個具體的概念了。
電子式能表由兩個主要功能組成：一是電能計量部分，二是微處理器控制部分。本電能表的電能計量部分使用大規模專用集成電路，產生表示用電多少的脈沖序列，送至微處理器進行電能計量。微處理器接收到脈沖信號后，通過對輸入脈沖個數進行累計，并根據脈沖常數大小來實現對電能的精確計量，通過各種接口傳遞數據，實現各種控制功能。如圖所示。
而目前市場上對電能表的計量的精準度及控制部分的功耗和功能。
電子式電能表的功能介紹
1、計量功能
具有正向有功電能、反向有功電能計量功能，能存儲其數據，并可以據此設置組合有功。
具有無功電能計量，無功四個象限可分別計量。無功電量可設置成任意四個象限量之和，并可設置組合無功電能。
具有分時計量功能，有功電能量對尖、峰、平、谷等各時段電能量及總電能量分別進行累計、存儲。
至少能存儲上24個結算日的總電能和各費率電能量；數據存儲分界時刻為月初零時，或在每月1號至28號內的整點時刻。
停電期間錯過結算時刻，上電時補全結算日電能量數據，最多補凍最近12次。
當前電能量支持4位小數存儲，允許小數部位每次按單個脈沖代表的電能量增長。
2、測量及監測功能
能測量、記錄、顯示當前電能表的電壓、電流(包括零線電流)、功率、功率因數等運行參數。
3、事件記錄
永久記錄電能表清零事件的發生時刻及清零時的電能量數據。
記錄編程總次數，最近10次的編程記錄、操作者代碼、編程項的數據標識。
記錄時鐘設置總次數(不包含廣播校時)，最近10次校時前時刻、校時后時刻、操作者代碼。
記錄廣播校時總次數，最近100次校時前時刻、校時后時刻及對應電能量數據等信息。
記錄最近10次拉閘和最近10次合閘事件，記錄拉、合閘事件發生時刻和電能量等數據。
記錄開表蓋總次數，最近10次開表蓋事件的發生、結束時刻，以及對應的電能量數據等信息；停電期間，電能表只記最早的一次開表蓋事件。
4、費率和時段功能
一天內可以任意設置尖、峰、平、谷等12種費率；24內最多可以設置14個時段，最小時段為15min，可跨越零點設置，各時段設置按時間從小到大排列。
電能表具有兩套及以上可以任意編程的時段表，每套時段內最多有8個日時段表，并可在設定的時間點啟動第二套費率時段。
電能表支持節假日和周休日特殊費率時段的設置。
電能表支持通過藍牙、RS485和載波等通信接口修改時段表。
日時段表支持按實際時段數設置，設置成功后按最后一個日時段補齊后續時段。
5、凍結功能
定時凍結：按照約定的時間及間隔凍結電能量數據；每個凍結量至少保存60次。
瞬時凍結：在非正常情況下，凍結當前的日歷、時間、所有電能量和重要測量量的數據；瞬時凍結量保存最后3次的數據。
約定凍結：在新老兩套費率/時段轉換或電力公司認為有特殊需要時，凍結轉換時刻的電能量以及其他重要數據。
日凍結：存儲每天零點時刻的電能量，可存儲254天的數據。
月凍結：存儲每月1日零點的總電能和各費率的電能數據，可存儲24次。
整點凍結：存儲整點時刻或半點時刻的有功總電能，可存儲254個數據。
電子式電能表的功能很多，對數據的存儲量大，用戶可以根據自身的需求，進行功能篩選。而目前，市面上的電子式計量表品牌繁多，質量也是參差不齊，選擇大品牌是優先選項。如有更詳細、個性的使用需求，也可選擇大品牌，進行電子式電能表功能的量身化定制。
