安裝前的準備
安裝前，檢查渦街流量計包裝是否完好，渦街流量計型號、位號與所需儀表是否一致。
安裝地點的選擇
1、渦街流量計在設計上雖考慮到在惡劣條件下工作，但為了長期保持它的精度和穩定性，在選擇安裝地點時，應考慮下述因素：
①環境溫度
盡可能避免將渦街流量計安裝在現場溫度高和溫度變化大的場所。在受到生產設備熱輻射時，需采取隔熱和通風措施。變送器外殼溫度超過85℃時，將導致儀表工作異常。帶就地顯示時，環境溫度不可超過-20~+60℃，以免液晶顯示器顯示異常甚至永久損壞。
②大氣條件
避免將流量計安裝在含腐蝕性氣體以及長期潮濕的環境中，如果只能裝在此環境中，則應在訂貨時注明。并必須提供通風的措施。
③機械振動或沖擊
抗振型渦街流量計雖具備強大的振動干擾抑制能力，但安裝時仍應選擇在振動或沖擊小的地方，避免振動強度超出渦街流量計可承受范圍。較弱的振動干擾，有助于實現更低的測量下限。
④注意工藝管道和安裝方式，流量計前后直管段長度應符合“直管段最低要求”，且直管段內徑不可小于流量計內徑；安裝時流量計的中心和管道中心需保持一致。
安裝注意事項：注意：切忌渦街流量計兩邊的密封墊突出在管道之內，以免導致難以預計的示值波動和誤差。
2、法蘭的連接螺栓要擰緊。
3、管道連接處不可滲漏；施加的壓力不能大于所規定的最大工作壓力。
4、當部件處于受壓狀態時，不可松動法蘭的密封緊固螺栓。
5、為確保渦街流量計檢測精度，必須將渦街流量計安裝于直管段上，并保證足夠的上、下游直管段長度，以形成流量計所需的流場分布。在直管總長不足時，優先考慮上游直管段長度，詳細情況請參見下圖。
A、縮管

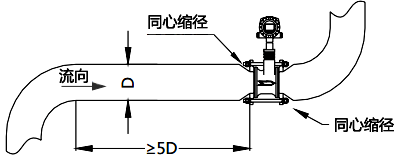

昌暉儀表推薦使用同心縮管：僅需考慮上游包括大管、變徑管的總直管長度大于5D(法蘭式或夾持式渦街流量計)、7D(插入式渦街流量計)。

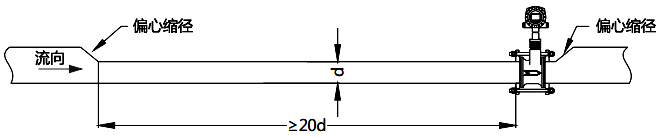

不推薦采用偏心縮管，因其將導致苛刻的直管段長度要求：須保證變徑后的小管有至少20d長度的直管段用于渦街流量計安裝。
說明：D為大管的內徑；d為小管的內徑
B、彎管

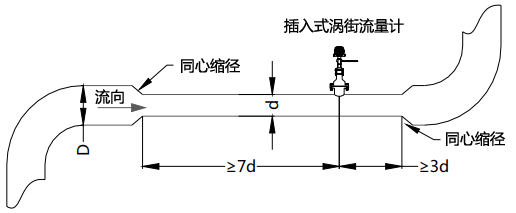

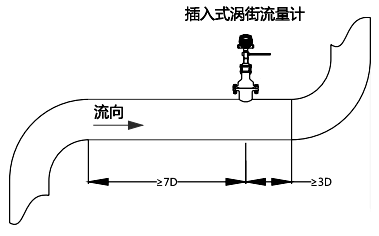

對于法蘭安裝或夾持安裝的渦街流量計，當渦街流量計安裝于彎管下游時，應保證流渦街流量計上游有不小于5D的直管段長度；下游無需考慮；對于插入式渦街流量計：上游應有不小于7D長度的直管段；下游應有不小于3D的直管段。
C 、閥門位置和直管段長度
渦街流量計上游的非流線型阻流件會產生漩渦及嚴重的流場畸變，需經過30D以上長度的直管或流動調整器才能恢復渦街流量計所需的流場分布。常見阻流件包括孔板、熱電阻、熱電偶。插入結構的取壓裝置等產生的影響，與閥門相似。然而，安裝于渦街流量計上游的小開度閥門，有利于流體輸送脈動的吸收。

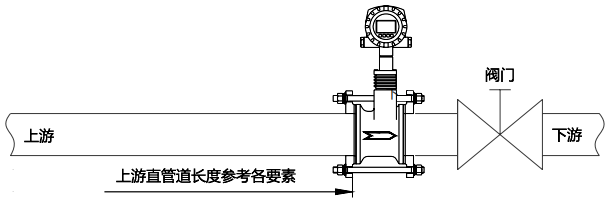

a、對于DN80及以上口徑規格的渦街流量計，昌暉儀表推薦將渦街流量計安裝于調節閥上游，渦街流量計上游直管段的長度取決于上游的管道狀況(如縮管、彎管等，見上述說明)。下游可不考慮。

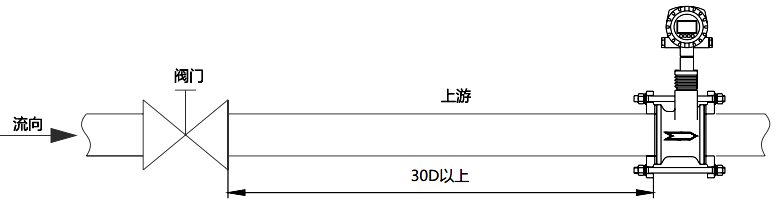

b、對于DN80及以下口徑規格的渦街流量計，為減輕流量脈動，昌暉儀表推薦將渦街流量計安裝于調節閥下游，兩者之間必須有超過30D長度的直管段。
D、脈動流的解決
a、脈動流影響

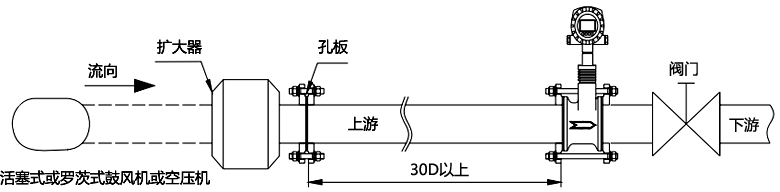

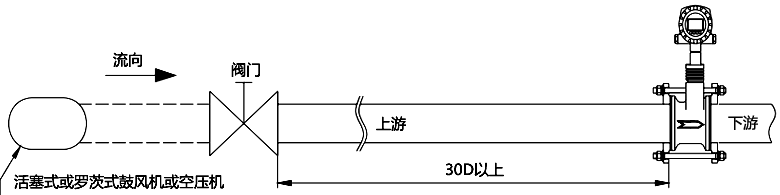

在使用活塞式或羅茨式鼓風機或空壓機的氣體管道上、或者使用活塞式或羅茨式泵的高壓液體管道上，可能產生脈動流。對此，可在渦街流量計的上游裝上脈動流衰減器，如整流器或膨脹段(擴大器)等。也可把閥門安裝在渦街流量計的上游，但因此需要較長的上游直管段。
b、活塞式或柱塞式泵
在渦街流量計的上游安裝一個儲能器，下游加裝節流板或閥門，以減小液體振動。
6、渦街流量計可垂直、水平或其它任何角度安裝。但在測量濕氣體、易凝結氣體、高溫介質、液體時，需根據實際情況確定合理安裝方式，確保管內流體為單相流，并防止附加干擾、超限使用。詳請參照下圖
①常溫、干燥氣體流量檢測的渦街流量計安裝位置
任意走向管道均可，同時允許在360°全范圍內安裝。
②常溫冷凝氣體、濕氣體流量測量檢測的渦街流量計安裝
昌暉儀表推薦安裝于垂直地面管道，也可安裝于位置較高的水平管道，以免凝結液體干擾。
③蒸汽等高溫氣體流量檢測的渦街流量計安裝
昌暉儀表推薦安裝于崔子于地面管道或水平管道中位置較高的管道，安裝于水平管道時，渦街流量計只能在偏離垂直地面方向±30°外安裝，以降低管道對電子線路的高溫輻射。
④常溫或低溫液體流量檢測的渦街流量計安裝
昌暉儀表推薦安裝于上升管道，也可安裝于較低位置的水平管道，以保證液位滿管，避免兩相流的發生。同時允許在360°全范圍內安裝。
⑤高溫液體流量檢測的渦街流量計安裝
昌暉儀表推薦安裝于上升管道，也可安裝于較低位置的水平管道，以保證液體滿管，避免兩相流的發生。安裝于水平管道時，渦街流量計只能安裝在偏垂直地面方向±30°外安裝，以降低管道對電子線路的高溫輻射。
7、抗振型渦街流量計雖具備強大的振動干擾抑制能力，但安裝時仍應選擇在振動或沖擊小的地方，以免振動強度超出渦街流量計可承受范圍(振動加速度≤20m/s2,頻率在10Hz-110Hz之間的連續振動)，對于振動過于強烈的場合，應考慮加固、減振等措施。

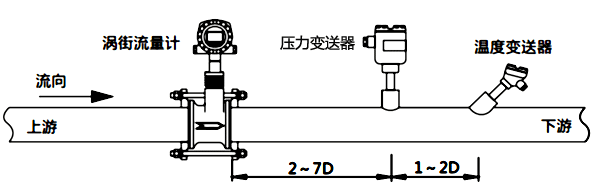

8、壓力檢測與溫度檢測應設于渦街流量計下游。需要測壓時，須將測壓孔設置在渦街流量計下游2D-7D的地方。需要測溫時，將溫度傳感器設置在離測壓點下游的1D-2D之間處，詳請參照下圖。
安裝步驟
渦街流量計的安裝步驟，參考該儀表安裝分解圖及外形尺寸圖。
1、割除一段與渦街流量計本體長度相關的一段管道，割除長度參見該儀表外形尺寸表及相關法蘭標準。
2、管道切割斷口修整：去除毛刺并打磨，以便正確套裝、對接法蘭。
注意：毛刺、焊疤、焊渣或密封墊內凸入管道內壁，直接導致直管段的喪失，必須杜絕。否則，將導致不可接受的測量誤差。流量計口徑越小，影響越為強烈。
3、在焊接法蘭中應精心調整，保證法蘭端面與工藝管道軸線垂直且法蘭與工藝管道同心。
注意：除渦街流量計本體可以直接與管道焊接的產品外，絕對不可將法蘭與渦街流量計連接后直接與工藝管道焊接，因持續滿焊時產生高溫，將導致傳感器中的壓電晶體永久喪失壓電能力，令傳感器徹底報廢！
4、確認渦街流量計的流向標識與流體流向一致。把法蘭、密封墊、流量計，用螺栓同心夾緊，連成一體。
5、對角擰緊螺母，最終依次緊固，以保證各螺桿受力均勻，密封接合面平行，確保密封可靠。
6、完成電纜連接。
隔熱
對輸送高溫或低溫流體的管道包裹隔熱材料時，切勿用隔熱材料把渦街流量計散熱器包裹起來。
清洗管道
對新安裝的管道或維修過的管道，在運行前要進行清洗、吹掃，清除管道內的鐵銹、水垢和污泥。在清掃時，流體應流過旁路管道，以免損壞渦街流量計。如果沒有旁路管道，應暫時安裝一節短管代替渦街流量計。
