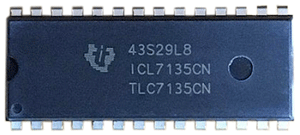

數顯儀表大多采用4位雙積分A/D轉換芯片ICL7135，昌暉儀表簡單介紹ICL7135引腳及功能，希望對大家有所幫助。

ICL7135引腳及功能

1腳、V-負電源引入端
2腳、REF參考電壓輸入端
3腳、AC模擬地
4腳、INTO積分器輸出端
5腳、AZIN自校零端
6腳、BUFFO緩沖放大器輸出
7腳、REFC-外接參考電容負
8腳、REFC+外接參考電容正
9腳、INLO模擬輸入負
10腳、INHI 模擬輸入正
11腳、V+正電源引入端
12腳、(MSD)D5萬位選通
13腳、(LSB)B1 BCD碼輸出
14腳、B2 BCD碼輸出
15腳、B4 BCD碼輸出
16腳、(MSB)B高位BCD碼輸出
17腳、D4千位選通
18腳、D3百位選通
19腳、D2十位選通
20腳、(LSD)D1個位選通
21腳、BUSY忙信號輸出，高電平有效
22腳、CLKIN時鐘信號輸入端
23腳、POL極性信號輸出，高電平為正
24腳、DGND數字地/正、負電源的低電平基準
25腳、R/H自動轉換/停頓控制輸入
26腳、STRO數據輸出選通信號(負脈沖)
27腳、HIGH過量程信號輸出端
28腳、LOW欠量程信號輸出端

ICL7135的A/D轉換速度與時鐘頻率相關，每個轉換周期均由自校準(調零)、正向積分(被測模擬電壓積分)、反向積分(基準電壓積分)、過零檢測四個階段組成，時序如圖1所示。其中自校準時間為10001個脈沖，正向積分時間為10000個脈沖，反向積分直至電壓到零為止，最大不超過20001個脈沖。因此，可以采用從正向積分開始計數脈沖個數，到反向積分為零時停止計數。將計數的脈沖個數減10000，即得到對應的模擬量，由圖可見，當BUSY變高時開始正向積分，反向積分到零時BUSY變低，所以BUSY可以用于控制計數器的啟動/停止。從圖1知BUSY輸出端高電平的寬度等于正向積分和反向積分時間之和。ICL7135的積分時間固定為10001個時鐘脈沖時間，反向積分時間長度與被測電壓的大小成比例。利用單片機內部計數器對ICL7135的時鐘脈沖計數，用BUSY作為計數器門控信號，控制計數器只要在BUSY為高電平時計數，將這段BUSY高電平時間內計數器計的內容減去10001，其余數就等于被測電壓的數值。

圖1 ICLA7135時序圖
