溫控器輸入電路及顯示數值不正常維修實例

2020/6/11 4:30:36 人評論次瀏覽分類：二次儀表文章地址：http://yigongchang99.com/tech/3126.html

溫控器輸入電路及顯示數值不正常這類故障現象昌暉儀表已有多篇溫控器文章介紹過相關內容，本文試圖以故障實例的方式介紹溫控器輸入電路及顯示數值不正常故障處理。

【維修實例1】
故障現象：某廠熱處理爐溫度控制，高溫段溫控器顯示總是比標準表測的溫度高25℃左右，有時甚至高達38℃以上，并且控溫效果也差。
故障檢查及處理：對溫控器校準并更換熱電偶，但問題依然存在。懷疑有干擾，測量溫控器輸入端子對地交流電壓，正端對地電壓有30V左右，看來顯示偏高是共模干擾造成的。因為，電爐溫度升至800℃以上，耐火磚的絕緣電阻會下降，熱電偶的非金屬保護套管絕緣電阻也下降，電爐的加熱電源會通過漏電阻→熱電偶保護套管→熱電偶電極→補償導線→溫控器輸入、放大電路的接地點→地構成一個回路，漏電流經過放大就成了一個可觀的誤差。因此，對熱電偶保護套管進行浮空處理，切斷了漏電流的通路，溫控器顯示及控制恢復正常。

【維修實例2】
故障顯現：某熱處理爐溫控器顯示偏低，還出現溫度升高顯示溫度反而降低的現象。
故障檢查及處理：到現場發現，熱電偶接線盒外多了一截屏蔽線。經詢問，由于熱電偶接線盒處溫度較高，補償導線絕緣層老化脫落，電工就找了一截2m左右的屏蔽線，按長度把補償導線剪斷后代換，這就是導致溫度顯示偏低的原因。實測熱電偶接線盒處溫度有時高達45℃左右，而控制室溫度基本保持在25℃左右，兩處溫差最高時達20℃左右。電爐加熱時，電爐周圍的環境溫度會升高，熱電偶接線盒處溫度也升高，而控制室溫度基本不變，致使熱電偶冷端與溫控器輸入端的溫差增大，就出現加熱溫度升高顯示溫度反而降低的現象。更換為配K分度的補償導線后，溫度顯示恢復正常。
建議：推薦大家看看《能否用銅導線替代補償導線》文章

【維修實例3】
故障現象：某廠電加熱爐，6個測溫點都出現控溫不理想情況，溫度偏差嚴重故障檢查及處理：經檢查熱電偶都正常；電工檢查電加熱棒也沒有發現問題。重新投運自整定，控溫效果仍然不理想。再次檢查發現所有熱電偶補償導線與加熱棒的電纜放在同一個線槽內，從而產生了干擾。把補償導線與加熱棒的電纜分開敷設后，溫控器恢復正常。

【維修實例4】

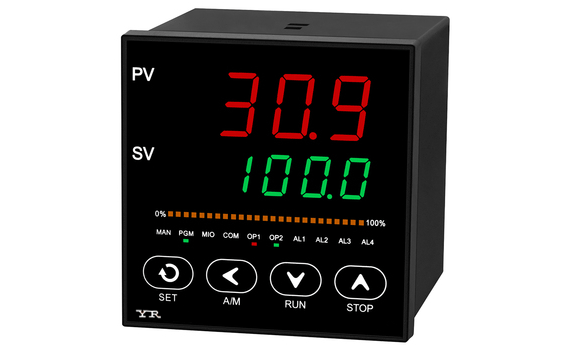

故障現象：YR-RJD溫控器配K分度熱電偶測量鋁水溫度，鋁水溫度約700℃但溫控器PV窗口顯示1585℃,同時報警顯示“orAL”超量程。
故障檢查及處理：經與售后聯系，系參數設置有誤，把輸入規格代碼“InP”從8改為0后，溫控器顯示恢復正常。

【維修實例5】
故障現象：溫控儀的溫度長時間上不去，到不了給定溫度值。
故障檢查及處理：系統通過驅動固態繼電器來控制加熱，出現溫度長時間升不上去，有可能是固態繼電器損壞導致加熱電源供電中斷，使部分加熱管沒有工作造成的。檢查溫控器出線和固態繼電器時，發現有一個固態繼電器的空氣開關已跳閘，這一路已沒有工作，溫度當然不到給定值了。通常只有電加熱棒過流、短路或接地，空氣開關才會跳閘。但檢查沒有發現異常，送電沒有跳閘，測量固態繼電器交流進出線端對地電壓，都有220V，線路也沒斷開的地方。此時溫控器顯示溫度也慢慢地往上升，估計應該正常了。但好景不長，一小時左右溫度又不上升了，再次檢查發現跳閘的空氣開關溫度明顯比不跳閘的高，此前檢查接線沒有發現松動，鉗形表測負載電流為31A?？磥黹L時間的使用，40A的空氣開關由于觸點氧化或其他原因使觸點發熱，最后導致空氣開關頻繁跳閘。更換空氣開關后使用正常。

【維修實例6】
故障現象：溫控器測量誤差大，并且控制輸出也不正常。
故障檢查及處理：誤差大說明輸入信號回路不正常，溫控器使用的是K分度熱電偶。對溫控器進行校準，發現顯示不準確，把分度號改為N,再校表誤差還是很大，看來是溫控器的公用部分有問題，根據經驗估計是模數轉換電路有問題。檢查ICL7135時發現1腳的供電僅為-2.6V，將1腳與印刷板銅箔切斷，測1腳的電阻未發現異常，同時又測得79L05的3腳電壓恢復為-5V，將切斷的印刷板銅箔復原，79L05的3腳電壓又升高至-2.6V，再斷開印刷板銅箔，79L05的3腳電壓又降低至-5V，同時感覺79L05外殼有點熱，更換79L05后溫控器恢復正常。本故障是三端穩壓器79L05有問題導致帶負載能力下降，進而使ICL7135的供電失常引起的。
