溫控器開關電源檢修技巧及注意事項

2020/6/2 0:33:25 人評論次瀏覽分類：二次儀表文章地址：http://yigongchang99.com/tech/3094.html

溫控器開關電源損壞時無任何顯示，昌暉儀表總結了溫控器開關電源檢修技巧及注意事項供儀表工參考，方便儀表工在處理溫度器電源故障時手到擒來。

溫控器開關電源檢修技巧
1、燒供電保險管故障
主要檢查溫控器300V以上的大濾波電容、整流橋各二極管及開關管等部件，抗干擾電路出問題也會導致燒保險管。電源控制芯片擊穿也會燒保險管，同時有可能把電流檢測電阻燒壞，熱敏電阻很容易和保險管一起被燒壞。

2、保險管正常但開關電源無輸出
保險管正常但開關電源無輸出說明溫控器開關電源未工作或進入了保護狀態。先測量電源控制芯片的啟動腳是否有啟動電壓，無啟動電壓或啟動電壓太低，應檢查啟動電阻和啟動腳外接的元件是否漏電。有啟動電壓，則測量控制芯片的輸出端在送電瞬間是否有高、低電平的跳變，若無跳變，說明控制芯片已壞，可先代換控制芯片，再檢查外圍元件。

3、溫控器開關電源輸出電壓過高
溫控器開關電源輸出電壓過高一般是穩壓取樣和穩壓控制電路有問題。因為直流輸出、取樣電阻、誤差取樣放大器、光耦、電源控制芯片等電路共同構成了一個閉環控制回路，任何一個元件出問題都會導致輸出電壓升高。

4、溫控器開關電源負載短路
先斷開溫控器開關電源電路的所有負載，檢查是溫控器開關電源電路還是負載電路有故障。斷開負載電路后電壓輸出正常，說明負載過重或短路，仍不正常說明開關電源電路有故障。懷疑輸出端的整流二極管、濾波電容有問題時，可采用代換法來判斷。

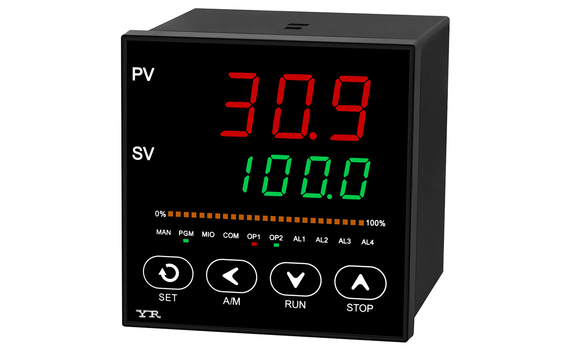

昌暉溫控器
溫控器開關電源檢修注意事項
檢修溫控器開關電源時要切斷供電，以免異常或高電壓損壞單片機，或造成印板上其他集成塊損壞。不能使穩壓反饋回路中斷，否則會導致輸出電壓異常升高。

溫控器開關電源的保護二極管和用于次級整流的二極管為快恢復二極管，不能用普通整流二極管代用。開關電源元件損壞時，最好換用原型號的。

測量溫控器開關電源的電壓要選擇好參考電位，開關變壓器初級回路的地為熱地，開關變壓器次級回路的地為冷地。測量初級回路電壓時要以熱地為參考點，即萬用表的黑表筆接熱地；測量負載電路的電壓時要以冷地為參考點，即萬用表的黑表筆接冷地。
