使用單位選購尋熱式熱電偶后怎樣驗收？尋熱式熱電偶校準執行標準為JJF1631-2107，昌暉儀表結合標準內容介紹尋熱式熱電偶檢測和試驗方法，供大家在驗收尋熱式熱電偶產品時參考和使用。



1、尋熱式熱電偶表面質量：用目測和手感檢査。
2、尋熱式熱電偶長度偏差：用分辨力不超過±5mm鋼卷尺或其他相應準確度量具檢驗。
3、尋熱式熱電偶外徑偏差：用分辨力不超過0.01m的千分尺或其他量具進行檢測，檢測應在同一截面互相垂直的兩個方向進行檢測。
4、尋熱式熱電偶芯線連續性：用分辨力不超過±1Ω的數字萬用表進行檢測。

5、熱電勢性能及允差
①尋熱式熱電偶的熱電勢性能及允差用比較法進行檢定，試驗溫度應在80℃；200℃；300℃進行(300℃以上按用戶要求進行，不作為出廠檢驗要求)。
②試驗儀器設備
a、恒溫設備的溫場均勻性應小于2℃，可以是恒溫箱或管式電阻爐。
b、電測儀器輸入阻抗應大于10MΩ、最大允許誤差不超過0.05%；分辨力應小于2uV。
c、溫度標準器可以是二等標準鉑銠10-鉑熱電偶或二等標準鉑電阻溫度計。
d、參考端恒溫器可以是冰點瓶或半導體零度恒溫器。

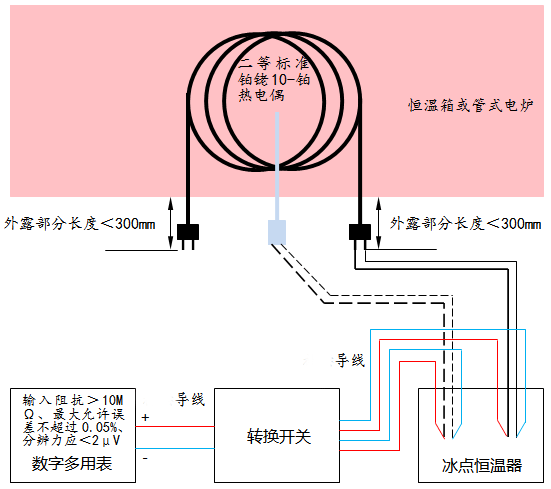

e、尋熱式熱電偶的熱電勢精度檢測采用恒溫箱，恒溫箱應有兩個出口，以便讓連續熱電偶電纜兩頭露出一定長度(＜300mm)，試驗裝爐方法如下圖：


尋熱式熱電偶檢測除了裝爐、接線多了冷端裝置和補償導線外，具體檢測操作和數據處理按照JJF1631-2017規程進行。此時，同一批號的電纜做出成品后，增加了補償導線這個誤差單元，因此尋熱式熱電偶和尋熱式熱電偶電纜本身精度不可能完全一樣。誤差可能增大，也可能減少。

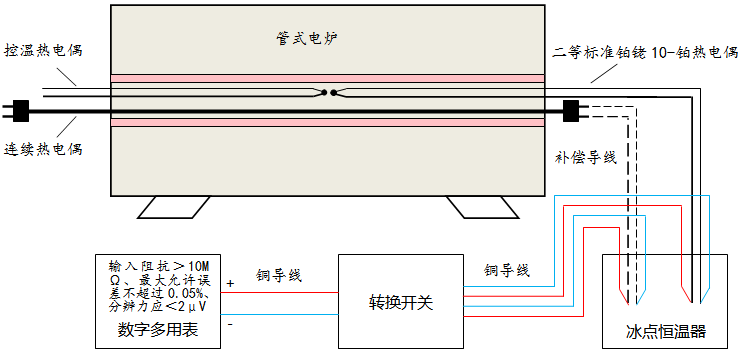

③均勻性檢測試驗在300℃點進行。校準條件、儀器設備要求同熱電勢精度校準。均勻性校準需要在管式電阻爐中進行，爐溫控制在300℃±1℃，溫度穩定性1℃/min，保持10min時間。其他操作與熱電勢精度校準相同。整根或整卷電纜推薦按每米一個間隔選擇三個點進行檢測(較短的電纜可根據長度縮短間隔距離)，具體方法按照電纜移動方向連同補償導線一起拖動，三個點數據測試完畢，用最大值減去最小值代表熱電勢均勻性。


6、保護管完整性
將電纜兩頭各剝出15mm長度熱電偶絲(芯線)，置入烘箱在80℃溫度下烘干8小時以上，用絕緣電阻表檢測熱電偶絲之間、熱電偶絲與金屬保護管之間絕緣電阻值，然后用絕緣密封膠密封并烘干后，將整卷電纜浸入室溫水中24h，電纜兩端外露不超過300mm。再次用絕緣電阻表或萬用表檢測熱電偶絲之間、熱電偶絲與金屬保護管之間絕緣電阻值。

7、最小彎曲半徑
將尋熱式熱電偶電纜或尋熱式熱電偶在直徑為其外徑20倍的圓柱上繞5圈后，用5倍放大鏡觀察電纜表面，用萬用表檢查尋熱式熱電偶絲電阻值，用絕緣電阻表熱電偶絲之間以及熱電偶絲與保護管之間的絕緣電阻值。

8、尋熱式熱電偶分度表

9、國家標準：JJF1631-2017《連續熱電偶校準規范》
