某化工廠在生產中使用有大量酸區地槽酸泵，并用液位控制器來控制其啟、停。因此選用了先進的、昂貴的（一般2.5-3.5萬元一套）雷達液位計、超聲波液位計使用，但是由于磷酸、硫酸等的強腐蝕性，使用并不理想，需經常對液位計進行清洗、維護，有時一天需要兩次以上的維修、處理，致使維修費用高、維護工作量大。

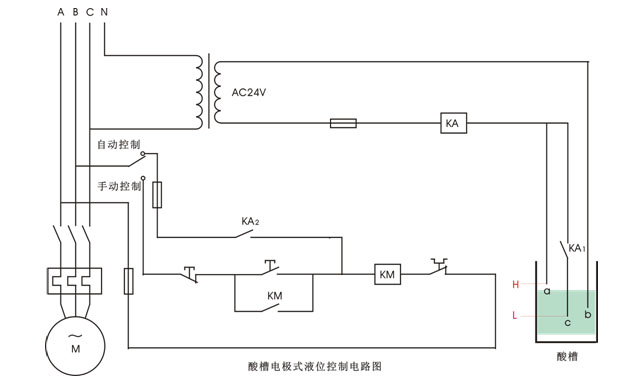

鑒于以上原因，該廠針對酸液的特點，制作了電極式液位控制器來取代原來的雷達、超聲波液位計。制作的電極式液位控制器，只是一個最簡單的繼電器電路，如圖示。其工作原理就是利用酸液的導電性，通過不銹鋼電極被酸液浸泡導電使繼電器動作，來控制相關的電路，達到液位自動控制的目的。圖中a、b、c為三根不銹鋼電極，當?shù)夭蹆?nèi)酸液上升至H處時a、b導通，繼電器K動作，其常開觸點K1閉合，常開觸點K2閉合接通了酸泵的接觸器M電源，酸泵開始抽酸液到酸儲槽，當?shù)夭壑械乃嵋合陆担陀贖時a、b斷開，但由于b、C還泡在酸液中處于導通，酸泵仍在運行，直到地槽中的酸液降至最低液位L以下，酸泵才停止工作，如此循環工作。小小的繼電器在這里發揮了重要的作用。經三年多的使用，實踐證明，其性能穩定、控制可靠、維護方便、維修簡單，一套就可節約費用12萬元。該廠使用了8套，一年節約的資金就達到96萬元。
酸槽電極式液位控制電路可以說，常規繼電器在生產中仍然大有用武之地。掌握一定的應用知識還是很有必要的。
怎樣對繼電器進行選型？
從上面舉例的原理知酸液導電，只要電極被酸液泡住，繼電器K即可吸合，選一個AC24V的中間繼電器就行了，真是這么簡單嗎？并不是這樣！使用中最初選用了線圈電壓為AC24V的JZ7-44型繼電器，但使用中并不理想，表現為吸合不穩定、線圈發熱嚴重。經觀察、測試41%-46%濃度的磷酸，其電阻值在65-95Ω之間，必須選擇交流阻抗大、吸合及保持電流小的繼電器才能保證穩定工作，最后選定了線圈電壓為AC24V的HH54P型繼電器。從這可以看出繼電器選擇的重要性。
要用好繼電器，正確選型是很重要的，首先必須對被控對象的性質、特點和使用要求有透徹了解，并進行周密考慮。對所選繼電器的原理、用途、技術參數、結構特點、規格型號要掌握和分析。在此基礎上應根據項目實際情況和具體條件，來正確選擇繼電器。其次還應考慮繼電器的使用條件問題，如環境溫度、濕度的高低及變化范圍，因?yàn)榄h(huán)境溫度、濕度的變化會使繼電器的零件發生變形，密封、絕緣參數都會改變，從而導致繼電器的可靠性下降。最后還應考慮繼電器的安裝環境，如腐蝕性氣體、振動、沖擊等因素的影響，腐蝕對繼電器的線圈、電觸點、外殼等都會造成損壞，而振動、沖擊會使繼電器誤動作。
對用于高海拔地區的繼電器，還必須考慮其絕緣性和斷流容量的變化，資料顯示海拔每升高1000m絕緣水平就要降低10%，海拔增高時空氣密度也下降了，所以還應考慮繼電器的散熱問題。
