儀表誤差分類的三種方式

2023/5/9 7:52:39 人評論次瀏覽分類：二次儀表文章地址：http://yigongchang99.com/tech/4851.html

儀表誤差通常是通過關注誤差的性質、形式和儀表的使用條件進行分類。儀表誤差按性質分類可分為系統誤差、隨機誤差、疏忽誤差；按照形式分類可分為絕對誤差、相對誤差和引用誤差；按照儀表使用條件分類可分為基本誤差和附加誤差。

儀表誤差分類
1、按照誤差的性質分類
①系統誤差
系統誤差是指在重復條件下，對同一被測變量進行多次測量所得到的測量結果的平均值與被測變量的真值之差。系統誤差是儀表本身缺陷、使用不當和測量時的外界條件變化等原因引起的；系統誤差越小，測量就越準確；有規律系統誤差是可以修正消除。具有以下規律：恒定的系統誤差、誤差按照一定的線性規律變化、誤差按照某一周期規律變化。
②隨機誤差(偶然誤差)
隨機誤差是指在重復條件下，對被測變量進行測量時，測量值與真值之差。每次測量誤差的大小或符號不相同，不可預測，也無法控制，無規律可循；服從統計規律，統計學上呈正態分布。分布特點：對稱性、抵償性、有界性、單峰值。
③疏忽誤差(粗大誤差)
疏忽誤差是由于人為和環境干擾等原因，使得測量結果偏離其實際值所造成的誤差。該種誤差無意義、可杜絕、可舍去。

2、按照誤差的形式分類
①絕對誤差(示值誤差)
絕對誤差是儀表的指示值和被測值的真值之間的差值。特征是量綱與被測變量相同、具有正負之分。產生因素：測量裝置的基本誤差、測量條件、測量原理、測量方法及測量者人為因素等。

真值是被測參數的客觀存在的真實數值。但無法真正得到，實際應用時，用更高精度的標準儀表所測得的標準值或取多次測量的算數平均值代替真值。

②相對誤差
相對誤差是在測量范圍內某一點的絕對誤差與標準儀表在該點指示值(真值)之比的百分?jǐn)?shù)，無量綱。
相對誤差=絕對誤差/真值×100%

③引用誤差
引用誤差是描述儀表本身的測量精確程度的參數，等于某一點的絕對誤差與測量?jī)x表的量程之比的百分?jǐn)?shù)，無量綱。
引用誤差=絕對誤差/儀表量程×100%

3、按照儀表的使用條件分類
①基本誤差
基本誤差是儀表在規定條件下測量時，允許出現的最大誤差，數值上等于最大的引用誤差。
基本誤差=最大絕對誤差/儀表量程×100%
基本誤差小于等于允許誤差。允許誤差是在儀表出廠時所規定的允許最大誤差。

②附加誤差
附加誤差是儀表不按照規定的使用條件工作時所產生的誤差。
儀表產生的總誤吳差=基本誤差+附加誤差

儀表性能指標
1、精度
精度也稱精確度，是描述儀表測量結果準確程度的指標。指測量結果與實際值的偏差程度，用百分?jǐn)?shù)表示。
精度=(測量值-實際值)/儀表量程×100%
儀表精度等級用來表示儀表的測量準確程度。

2、回差

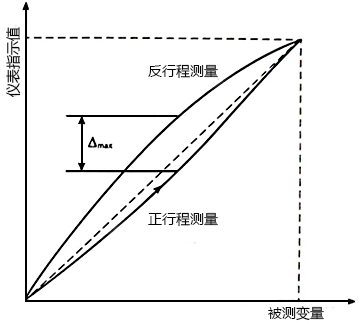

回差又稱變差，是在外界條件不變情況下，同一儀表對被測變量在儀表全量程范圍內進行正、反行程測量時，被測量正反行程所得到的兩條特性曲線之間的最大偏差值與量程之比的百分?jǐn)?shù)。原理如下圖所示。

變差=正、反行程測量值的最大絕對差值/儀表量程×100%

儀表回差

3、靈敏度
靈敏度是檢測儀表對被測參數變化的靈敏程度。對于模擬儀表而言，靈敏度為指針示值位移與被測參數變化量之比。
靈敏度=指針示值位移/被測參數變化量
對于數字儀表而言，靈敏度就是分辨率，為數字顯示器的最低位占總顯示數的分?jǐn)?shù)值。

4、響應時間
當儀表對被測量進行測量時，被測量突然發生變化后，儀表指示值經過一段時間才能準確顯示出來，這段時間稱為響應時間。是用來衡量?jī)x表能否盡快反映出參數變化的品質指標。響應時間長的儀表，不宜用來測量變化頻繁的參數。
