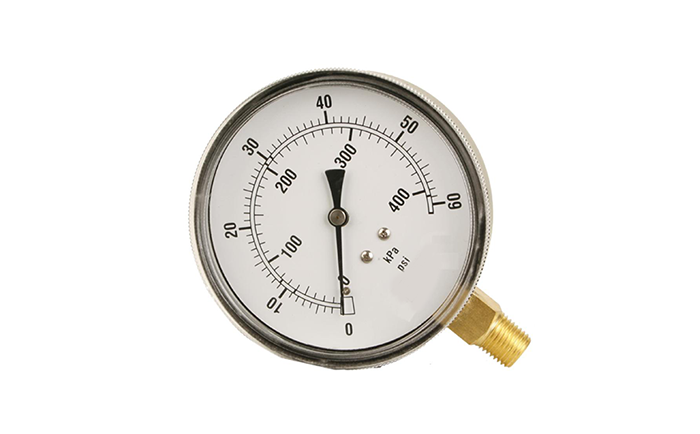

彈簧管壓力表允許誤差如表1所示。現以一只測量范圍為0-1.6MPa，精度1.6級的壓力表為例，詳細介紹壓力表的示值誤差、回程誤差、輕敲位移、零位誤差的計算方法
表1 彈簧管壓力表的允許誤差表
|
準確度等級 |
允許誤差%(按量程的百分?jǐn)?shù)計算) |
|||
|
零位 |
測量上限的90%-100% |
其余部分 |
||
|
帶止銷 |
不帶止銷 |
|||
|
1.0 |
1.0 |
±1.0 |
±1.6 |
±1.0 |
|
1.6（1.5） |
1.6 |
±1.6 |
±2.5 |
±1.6 |
|
2.5 |
2.5 |
±2.5 |
±4.0 |
±2.5 |
|
4.0 |
4.0 |
±4.0 |
±4.0 |
±4.0 |
注1、使用中的1.5級壓力表最大允許誤差按1.6級計算，準確度等級可不更改。
注2、壓力表最大允許誤差應按其量程百分比計算。
1、示值誤差計算
在彈簧管壓力表測量范圍內，示值誤差應不大于表1所規定的允許誤差，則測量上限(90%-100%)的誤差為：△=（1.6-0）×（±2.5%）=±0.04MPa；其余部分的誤差為：△=（1.6-0）×（±1.6%）=±0.0256MPa
2、回程誤差計算
在彈簧管壓力表測量范圍內，回程誤差應不大于表1所規定的允許誤差絕對值。回程誤差為：|△|=|±0.0256|=0.0256MPa
3、輕敲位移
輕敲壓力表表殼后，指針示值變動量應不大于表1所規定的允許誤差絕對值的二分之一。則輕敲位移的允差為：50%×|△|=50%×|±0.0256|=0.0128MPa
4、零位誤差計算
零位允許誤差有帶止銷和不帶止銷之分，其應不大于表1所規定的允許誤差。
本例的壓力表是不帶止銷的，其零位誤差為：1.6×|△|=1.6×|±0.0256|=±0.041MPa
