中水是指循環再利用的水，是把水質較好的生活污水經過比較簡單技術處理后，作為非引用水使用。
水處理系統
根據源水經過凈化處理后提供給用戶及工業用水，中水利用、工業廢水排放等流程，我們把水行業具體流程圖展示如下：
凈水處理系統
表1 凈水工藝處理流程
|
工藝段 |
設備 |
功能 |
|
進水 |
進水泵房 |
將源水引入凈水廠進行處理 |
|
加藥加氯 |
加藥間加氯 |
提供絮凝用藥劑和消毒用氯氣 |
|
絮凝 |
絮凝池 |
源水進入絮凝池后，在池中加入藥劑（絮凝劑和助凝劑等），使水中的膠體顆粒和有機物絮凝，或沉淀下來或漂浮在水面，以便下一步處理。一般地下水水質較好，而地表江河湖水中含懸浮微生物較多，根據不同情況選用不同藥劑 |
|
沉淀 |
沉淀池 |
用于去除大部分懸浮微生物和絮體，分為平流式、幅流式和斜板斜管式等。 |
|
過濾 |
濾池 |
過濾經過沉淀處理的水，使水質達標。濾池分為普通濾池、雙閥濾池、氣水反沖濾池等多種形式，并配有水、氣反沖洗系統。 |
|
儲存 |
凈水池 |
存儲凈水，進一步加氯消毒 |
|
送水 |
送水泵房 |
將凈水送入城市管網 |

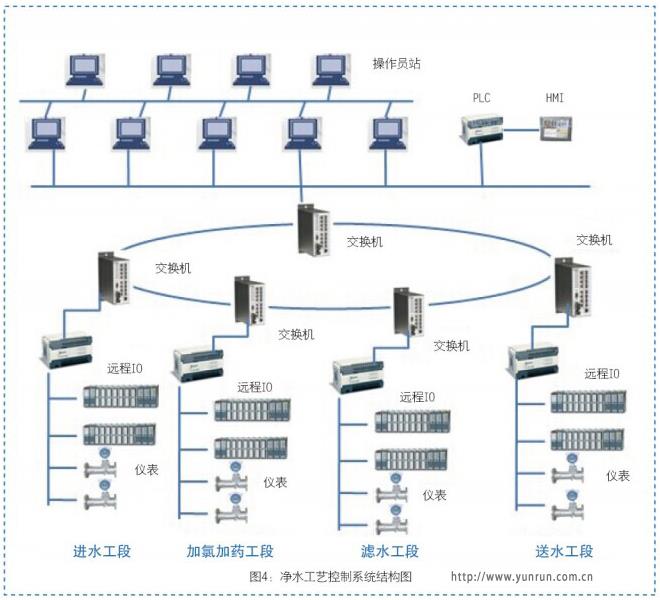

凈水工藝上自動化系統的應用
凈水中有進水、加藥加氯、絮凝沉淀、過濾、儲水、送水幾個工藝段。
1、進水工藝設置PLC控制站，通過大功率變頻器和電機，將源水入進水廠。主要用到的自動化產品有泵、超聲波液位計、電磁流量計、電動調節閥、壓力變送器等。
2、加氯加藥階段設置PLC控制站。濁度計檢測進水濁度，PH計檢測進水溫度和PH值，濃度計檢測藥液濃度。主要用到的自動化產品有壓力計、堿液泵、加藥泵、流量計、液位計、電動球閥、壓力切換器、氯瓶間風機、游動電流儀。
3、反應絮凝沉淀階段主要用到的是濃度計、液位計和流量計等儀表。
4、濾水階段設置多個PLC控制站，包括多個濾池控制站、沖洗系統控制站等。主要用到的自動化產品有液位計、電磁閥、差壓變送器。
最后通過大功率變頻器和電機，將水送入城市管網。
污水處理系統
污水處理一般包含以下三級處理：一級處理它是經過機械處理，如格柵、沉淀和氣浮，除去污水中所含的石塊、砂石、鐵離子、錳離子、油脂等。二級處理是生物處理、污水中的污染物在微生物的作用下被降解和轉化為污泥；三級處理是污水的深度處理，它包含營養物的去除和加氯、紫外輻射或臭氧技術對污水進行消毒。可能根據處理的目標和水質的不同，有的污水處理過程并不是包含上述所有過程。
表2 污水處理流程
|
工藝段 |
設備 |
功能 |
|
一級處理 |
格柵 |
分為粗格柵和細格柵，分別置于提升泵房前后，用以攔截較大雜物 |
|
提升泵房 |
將污水提升到較高水位，以便污水借助重力通過其他流程 |
|
|
沉砂池 |
除去污水中的無機物砂粒，分為平流式、堅流式和曝氣式等 |
|
|
初沉池 |
沉淀污泥和排除污泥，分為平流式、堅流式和曝氣式等 |
|
|
二級處理 |
曝氣池 |
采用生物處理去除污水中可以生物降解的有機物，按工藝分為A-O，A-A-O、SBR、氧化溝等 |
|
鼓風機房 |
向曝氣池提供生化反應所需要的氧氣 |
|
|
二沉池 |
達到沉淀污泥和排除污泥的的功能，分為平流式、堅流式和曝氣式等 |
|
|
污泥回流泵房 |
將二沉池排放的部分污泥送回生物池，提高生物利用率 |
|
|
污水排放 |
接觸消毒池 |
污水經二級處理后，細菌絕對數量仍然可觀，需要消毒 |
|
排水泵房 |
通過動力排放污水 |
|
|
污泥處理 |
污泥泵房、濃縮池及脫水間 |
污泥在最終處置前須進行處理，降低有機物含量及水分，減少危害程度，便于運輸和處置 |
|
三級處理 |
混凝、沉淀 |
進一步去除懸浮物、BOD5；除磷；除氮；除去污水的乳化物及其他污染物 |
|
過濾 |
去除生物過程和化學沉淀中的剩余顆粒、膠狀物質、懸浮固體、濁度、磷、BOD、COD、重金屬、細菌、病毒，提高水質 |
|
|
活性碳吸附 |
去除生物過程所不能去除或難以除盡的可溶性有機物。還能去除合成洗滌劑、病毒和痕量重金屬，并能褪色、除臭 |
|
|
臭氧氧化 |
殺菌、氧化、去除臭味 |

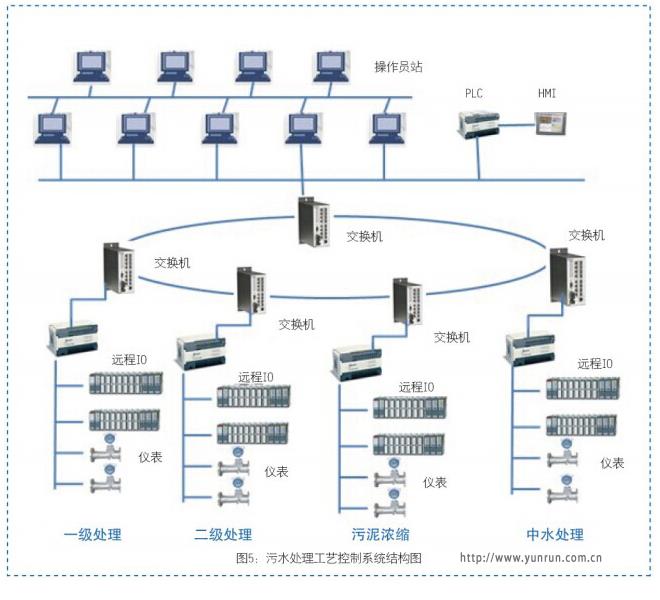

污水處理自動化系統的應用
污水處理主要分三級階段：一階段為物理處理(機械處理)，第二階段為生物處理，第三階段為深層處理。
主要用到的自動化產品有電磁流量計(安裝在回流污泥管道和剩余污泥管道)、氣體流量計(安裝在鼓風機與曝氣池間的空氣管道上)、超聲波液位計(安裝在粗格柵、細格柵、進水泵井處)、溶解氧計(安裝在曝氣池內圈好氧區)、氧化-還原電位計(安裝在曝氣池外圈的好氧區與缺氧區的臨界面)、在線污泥濃度測量計(曝氣池上)、液位開關、壓力變送器、分析儀表(PH、ORP、DO、COD、BOD、濁度、污泥濃度計、氨氮分析儀、電導率)等。
PLC應用在整個控制系統的取水、加氯和加藥、沉淀、濾池、送水等五個控制主站點。
中水系統的水凈化過程也分為三個階段：一級階段主要考格柵將水中體積較大雜質與水分離。由于生活中，用水量時高時低，所以要專門備個蓄水池調節水量。污水中的污物90％以上是通過二級處理去除的。主要有生物處理法、物理化學法和膜法。所有的處理方式都不需要專門投入人力、物力。
