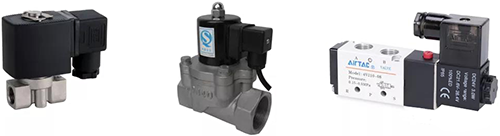

電磁閥是是依靠電磁線圈產生電磁力來驅動閥門的開/關控制流體的控制元件，是管路控制過程中常用的執行器之一。電磁閥是電磁線圈通電后產生磁力吸引克服彈簧的壓力帶動閥芯動作，就一電磁線圈，結構簡單，價格便宜，只能實現開關。電磁閥主要用于液體和氣體管路的開關控制，是兩位DO控制，一般用于小型管道的控制。

電磁閥有很多種，從原理上分為三大類：直動式電磁閥、分步直動式電磁閥、先導式電磁閥。一般情況下最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。下面分別介紹一下不同種類的電磁閥的特點。

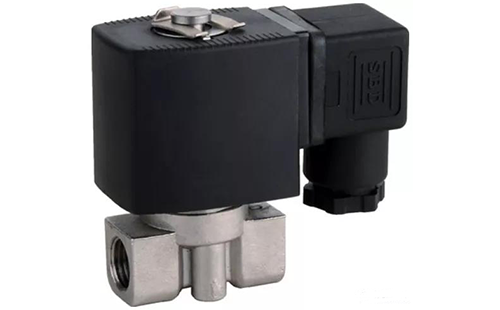

直動式電磁閥

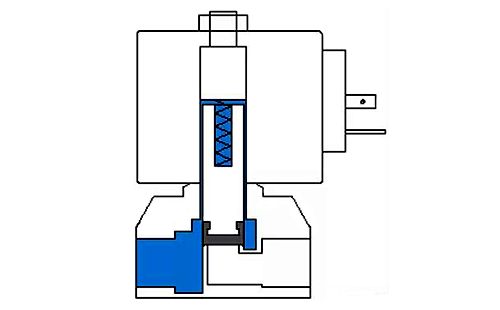

直動式電磁閥通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。





分步直動式電磁閥

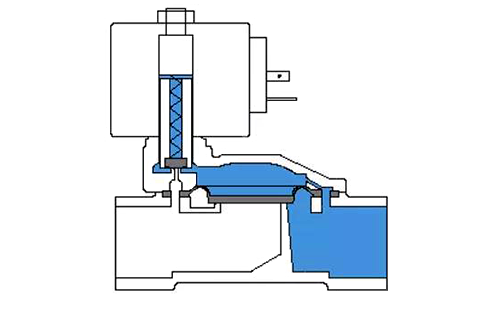

分步直動式電磁閥是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導孔和主閥活塞依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先打開先導孔，主閥活塞上腔壓力下降，從而利用壓差和電磁力拉動主活塞，閥門打開；斷電時，靠彈簧復位關閉先導孔，主活塞上腔增壓，推動主活塞向下移動，閥門關閉。



先導式電磁閥

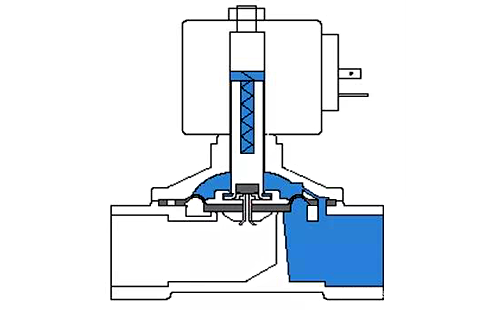

先導式電磁閥通電時，電磁力把先導孔打開，主閥活塞上腔壓力下降，在主活塞上腔和下腔形成上低下高的壓差，流體壓力推動主活塞移動，閥門打開；斷電時，彈簧力把先導孔關閉，主活塞上腔增壓，在主活塞上腔和下腔形成上高下低的壓差，流體壓力和彈簧力推動主活塞向下移動，關閉閥門。





對于電磁閥有很多種類，比如兩位兩通，兩位三通、兩位五通單電控，兩位五通雙電控、三位五通中封，三位五通中泄，三位五通中壓等等，它們都有不同的圖形符號，下面看看電磁閥圖形符號含義：
①用方框表示閥的工作位置，有幾個方框就表示有幾“位”；方框外部連接的接口數有幾個，就表示幾“通”；



②方框內的箭頭表示油路處于接通狀態，但箭頭方向不一定表示液流的實際方向；
③方框內符號“┻”或“┳”表示該通路不通；



此外，電磁閥還有其對應的銘牌，再舉例介紹下電磁閥銘牌上符號含義：

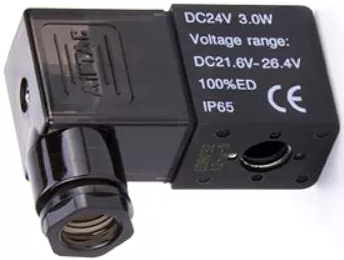

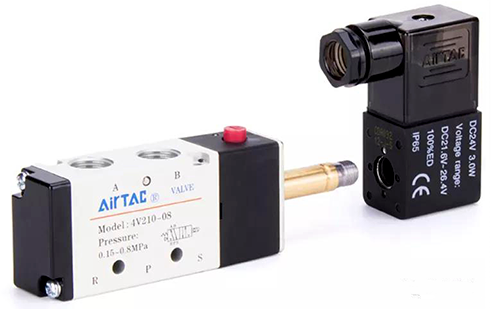

DC24V/AC110V是輸入電壓，50Hz/60Hz是頻率，6.0VA是線圈的功率6W；Voltagerange是電壓范圍；AMP. 58mA 是最大輸入電流；Temp.rise35℃是指溫升35攝氏度；100%ED表示線圈可以24小時通電使用；IP是指這個線圈的防護等級，6是防塵，5是防水。

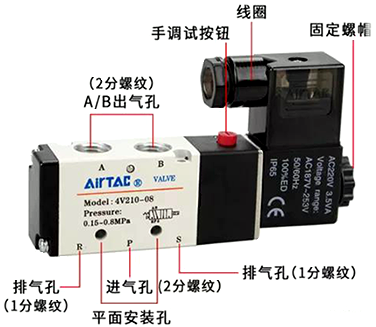

我們以兩位五通單電控電磁閥為例，看看其端口說明，分別是A、B、R、P、S，所以是五通，那么這個就是兩位五通電磁閥。P代表進氣孔，就是輸入端，A和B都是出氣孔，P和A是長通，P和B是常斷，R是A的排氣孔，S是B的排氣孔。當電磁閥線圈不通電時，把P孔接上氣源，A孔出氣，當A孔出氣時，B孔與S孔相通用于排氣，當B孔出氣時，A孔和R孔相通用于排氣。

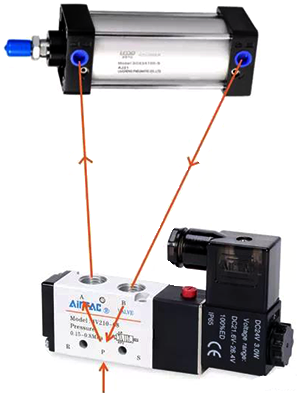

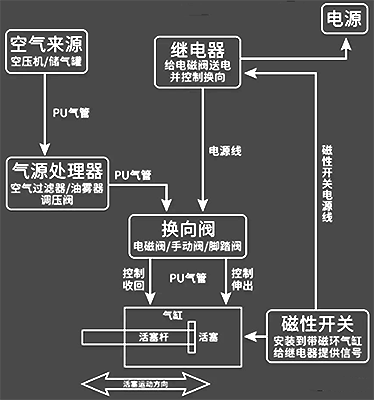

在工業生產控制中，氣動電磁閥和氣缸常常搭配在一起使用，以雙作用氣缸為例，其有兩個氣室，工作時只有一個氣室通氣，不斷切換氣源進入氣室的方向，配合兩位五通電磁閥，就可以實現閥門的開與關。電磁閥與氣缸連接時，P接氣源，A孔接器官與開閥門的接口相接，B孔接氣管與關閥門的接口相接，為了消除排氣時產生的噪音，可以用消音器接在兩個排氣孔上。下圖是電磁閥的氣路組裝圖，按這樣接好就可以使用啦。






以上就是關于電磁閥的內容分享，沒看懂的記得收藏保存哦。
