文章分享GB Ex防爆標識內容、防爆標準、GB Ex防爆認證流程等方面內容，幫助大家在防爆工程項目設計、防爆產品選型、安裝、維護和驗收等選擇到符合GB Ex防爆認證的設備。

2019年7月5日，國家市場監管總局發布《市場監管總局關于防爆電氣等產品由生產許可轉為強制性產品認證管理實施要求的公告》(國家市場監管總局2019年34號公告)，明確從2019年10月1日起，防爆電氣產品正式實施CCC認證。同時，對納入CCC目錄的防爆電氣設備生產制造廠家取消防爆電氣全國工業產品生產許可證，設備制造商在申請CCC認證的同時可同步申請中國防爆合格證。

防爆電氣產品，按照國家有關規范、標準和規定，應經過認證機構審核，取得有效防爆合格證明，在防爆本體上明示防爆標志。本期為您詳細解讀GB Ex中國防爆認證。

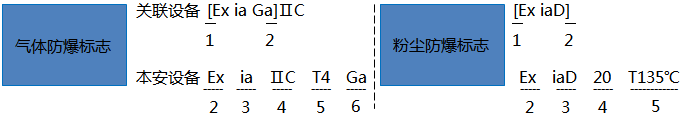

防爆標志



1、[ ]：防爆關聯設備
2、Ex：防爆標志，表明該電氣設備符合防爆標準的一個或多個防爆型式
3、ia：防爆型式，“i”本質安全型，簡稱本安，分為：ia、ib、ic；

幾種常見防爆保護類型見表1。

表1 常見的防爆型式及原理



注1：適用于0區的保護型式，也可用于1區和2區；適用于1區的保護型式，也可用于2區；
注2：IEC最新標準中把原增安型“e”改為“eb”，適用1區；同時，將原n型防爆中的無火花“nA”增加到增安標準中，同時防爆代號改為“ec”，適用2區。
4、ⅡC：設備類別
依據GB3836.1，中國爆炸性環境用電氣設備分為I類、II類和III類。其中，II類設備可再分類成：IIA、IIB、IIC；III類設備可再分類成：IIIA、IIIB、IIIC。具體見表2。

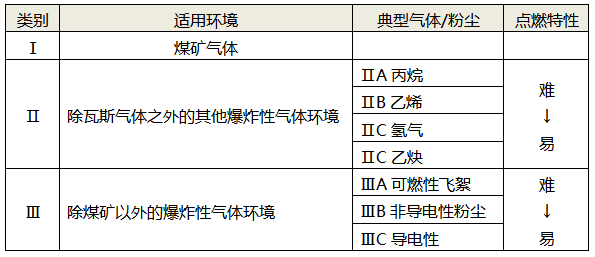

表2 防爆性環境的設備分類


注1：標志II B的設備可適用于II A設備的使用條件，標注II C類的設備可適用于II A和II B類設備的使用條件；
注2：標志III B的設備可適用于III A設備的使用條件，標注III C類的設備可適用于III A或III B類設備的使用條件；

區域分類：爆炸性環境危險場所的區域劃分：

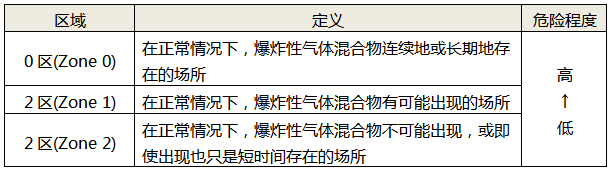

表3 防爆性氣體環境的區域劃分及定義



注：依據GB3836.14《爆炸性環境 第14部：場所分類 爆炸性氣體環境》。

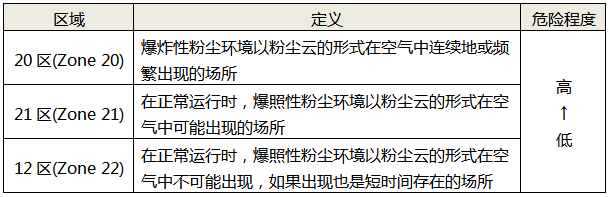

表4 防爆性粉塵環境的區域劃分及定義



注：依據GB/T 12476.3《可燃性粉塵環境用電氣設備 第3部分：存在或可能存在可燃性粉塵的場所分類》。

5、T4：最高表面溫度
對于II類電氣設備，可標溫度組別，也可僅用攝氏溫度來標志該最高表面溫度，或者兩者都標出，但在攝氏溫度之后加括號，括號內是溫度組別，例如：T4或135℃或135℃(T4)；對于III類電氣設備，用Txx℃來標志最高表面溫度，例如：T135℃。

溫度(熱表面)是爆炸性氣體產生爆炸的點燃源之一。每一種爆炸性氣體都有一個特定的溫度，在該溫度下，即使沒有任何外界點火源的條件下，它也可能發生點燃。

中國將爆炸性氣體按其引燃溫度分為T1-T6六個組別，見表5。

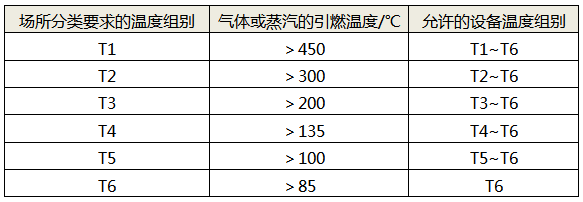

表5 溫度組別與引燃溫度的關



注：對于僅安裝在安全場所的關聯設備，無需標出溫度組別。

6、Ga：設備保護級別(EPL)
根據設備成為點燃源的可能性和爆炸性氣體環境、爆炸性粉塵環境及煤礦甲烷爆炸性環境所具有的不同特征而對設備規定的保護級別。根據制造商為保護級別設立的運行參數，不同的設備保護級別必須能夠起作用，具體見表6 提供的防點燃危險描述。

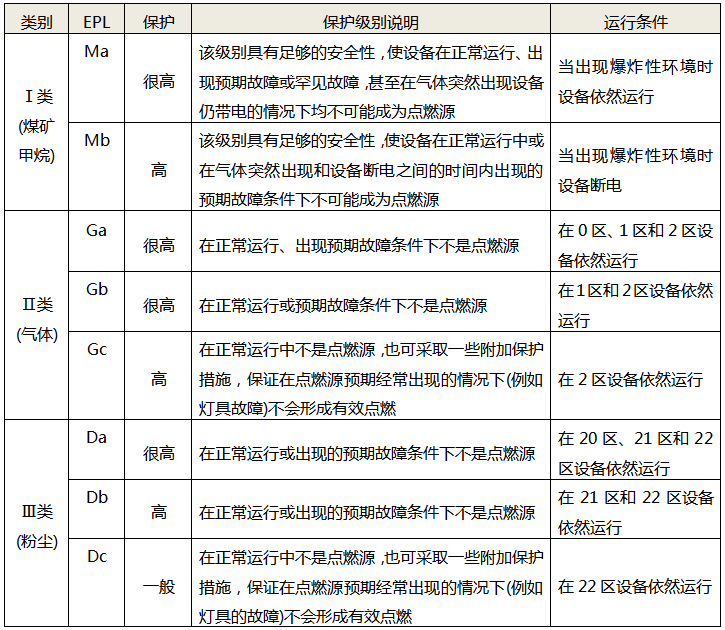

表6 提供的防點燃危險描述



注1：可選擇設備保護級別作為一套裝置整體危險評定的一部分；
注2：應遵循設備選型及EPL級別對應的安裝要求，符合GB/T 3836.15《爆炸性環境 第15部分：電氣裝置的設計、選型和安裝》；
注3：通常，設備保護級別“很高”的設備可用于對應“高”和“一般”的區域，例：EPL Ga的設備可用于0區、1區和2區；EPL Gb的設備可用于1區和2區。

依據GB3836.1規定，對于大多數情況，由于特有的潛在爆炸因果關系，預定下列情況適用于危險區域使用的設備(對煤礦瓦斯環境不直接適用，因為區的概念通常不適用于煤礦)，見表7。

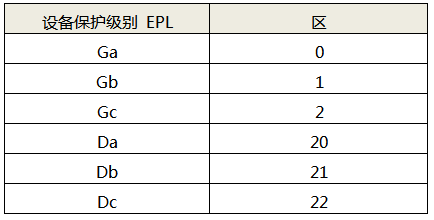

表7 EPL與區的傳統對應關系(沒有附加危險評定)



相關標準
1、昌暉安全柵GB Ex認證對應的標準
①產品安裝時，需符合下列標準要求進行安裝：
GB3836.1爆炸性環境 第1部分：設備 通用要求
GB3836.4爆炸性環境 第4部分：由本質安全型“i”保護的設備
GB3836.20爆炸性環境 第20部分：設備保護級別（EPL)為Ga級的設備
GB12476.1可燃性粉塵環境用電氣設備 第1部分：通用要求
GB12476.4可燃性粉塵環境用電氣設備 第4部分 本質安全型“iD”

2、昌暉安全柵對應安裝標準要求
GB3836.13爆炸性環境 第13部：設備的修理、檢修、修復和改造
GB/T3836.15爆炸性環境 第15部分：電氣裝置的設計、選型和安裝
GB/T3836.16爆炸性環境 第16部分：電氣裝置的檢查與維護
GB15577粉塵防爆安全規程
GB50257電氣裝置安裝工程爆炸和火災危險環境 電氣裝置施工及驗收規范
注：防爆工程項目設計、防爆產品選型、安裝、維護和驗收等應符合上述規范規定的安全要求。

安全柵認證參數
安全柵作為關聯設備進行防爆認證時，需計算以下認證參數：
①最高輸出電壓Uo、最大輸出電流Io、最大輸出功率Po、
②最大外部電容Co：由最高輸出電壓Uo決定，可以查 標準GB 3836.4中的表A.2 得到；
③最大外部電感Lo：由最高輸出電流Io決定，可以查 標準GB 3836.4中的圖A.4 得到。

產品不同，其認證參數也不同。客戶大多可遵循下表原則進行產品選型：

表8 認證參數原則



其中： Uo為安全柵最高輸出電壓；Ui為一次儀表最高輸入電壓；Io 為安全柵最大輸出電流；Ii為一次儀表最大輸入電流；Po為安全柵最大輸出功率；Pi為一次儀表最大輸入功率；Co為安全柵最大外部電容；Ci為次儀表內部等效電容；Lo為安全柵最大外部電感；Ui為一次儀表內部等效電感；Cc為電纜的分布電容；Lc為電纜的分布電感。

GB Ex認證模式及GB Ex認證流程
GB Ex認證采用第1種認證模式：Type test型式試驗。以NEPSI為例，取得防爆合格證流程為：送審產品圖樣和相關文件→簽訂合同→審圖→按經確認的圖樣生產樣機→送樣→防爆試驗→付清款項→出具報告與合格證(有效期5年)→樣品、資料歸檔或取回。
注：國際通用為第5種認證模式：型式試驗 + 初始工廠檢查 +獲證后的監督檢查，CCC和IECEx均采用此種認證模式。
