1、數據傳輸格式：1位起始位、8位數據位、1位停止位、無奇偶校驗位。
2、儀表數據格式：2字節寄存器值＝寄存器數高8位二進制數＋寄存器低8位二進制數
3、儀表通訊幀格式
①讀寄存器命令格式：
②應答：
③寫寄存器命令格式：
DE：設備地址(1~200)單字節
CRC：校驗字節，采用CRC-16循環冗余錯誤校驗
舉例說明
MODBUS_RTU 通訊協議(十六進制格式)
發送：01,03,00,00,00,10,44,06
回收：1,3,20,00,01,08,00,F9,80,01,00,00,00,00,00,00,00,00,00,43,77,00,77,03,45,00,0E,8A,00,00,8A,0E,77,00,00,60,9C
(以上舉例僅作參考，以實際通訊數據內容為準)

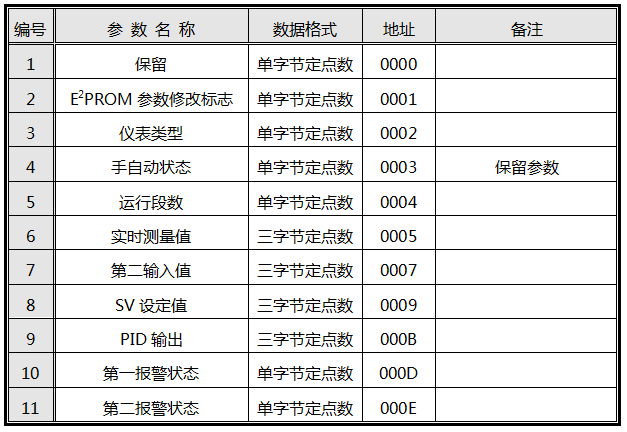

SWP系列PID自整定控制儀動態數據格式

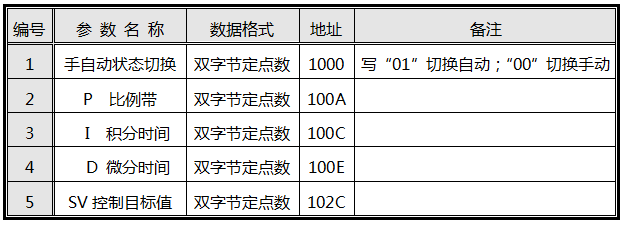

SWP系列PID自整定控制儀內部參數所對應地址
SWP系列PID自整定控制儀產品選型頁面 http://yigongchang99.com/product/139.html
SWP系列PID自整定控制儀MODBUS通訊協議下載 http://yigongchang99.com/download/1217.html
