1、無法通訊
總線溫度變送器無法通訊時，大多因FF/PA總線溫度變送器存在總線溫度變送器連接、總線電源、網絡連接、地址沖突和總線溫度變送器損壞方面問題：
①總線變送器連接存在問題

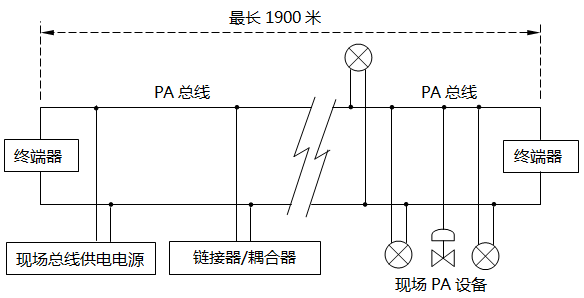

PA總線連接

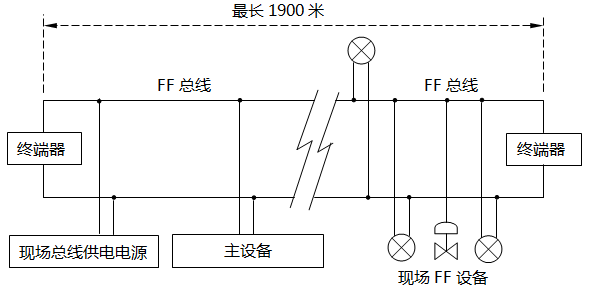

FF總線連接
◆檢查總線電纜連接
◆檢查電源極性
◆檢查總線電纜屏蔽，是否單點接地
②總線電源存在問題
在變送器端，總線電源輸出電壓應在9~32V之間，另外總線噪聲和紋波應滿足下列要求：
◆峰峰值噪聲16mV，7~39kHZ；
◆峰峰值噪聲2V，47~63HZ，非本質安全環境
◆峰峰值噪聲0.2V，47~63HZ，本質安全環境
◆峰峰值噪聲1.6V，3.9M~125MHz
③網絡連接存在問題
◆檢查網絡拓?fù)浣Y(jié)構正確性
FF網絡拓?fù)?/span>
PROFIBUS PA網絡拓?fù)?/span>
◆檢查終端匹配器及接線
◆檢查主干及分支線長度
④地址沖突
FF/PA總線溫度變送器出廠時一般都有一個隨機地址，盡量避免地址沖突。但在一個網段上仍然有可能出現地址沖突的情況。當沖突發生時，有時沖突的設備會以臨時地址上線，這時只要重新設定一下設備的地址就可以了。有時會完全無法上線，可以將沖突的總線溫度變送器先斷電，再逐一上電，修改新上電FF/PA總線溫度變送器的地址為不沖突的地址。按順序依次上電，修改地址，直到全部上線。
⑤FF/PA總線溫度變送器故障
用其他總線溫度變送器替換測試
2、讀數錯誤
總線溫度變送器讀數錯誤時，大多因總線溫度變送器存在連接、噪聲干擾、軟件設置和總線溫度變送器損壞方面問題：
①FF/PA總線溫度變送器連接問題
◆檢查傳感器短路、開路、接地等問題
◆檢查傳感器有無故障
②噪聲干擾
◆調節FF/PA總線溫度變送器阻尼
◆檢查FF/PA總線溫度變送器外殼接地
◆檢查FF/PA總線溫度變送器端子是否潮濕
◆檢查電纜敷設是否遠離強干擾源
③軟件設置
◆檢查FF/PA總線溫度變送器的傳感器類型配置是否正確
◆檢查FF/PA總線溫度變送器的功能塊參數配置
④變送器故障
用其他總線溫度變送器替換測試
