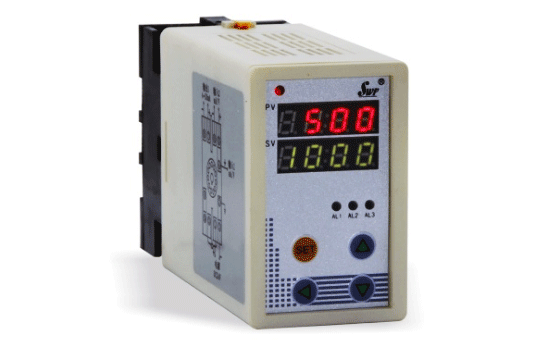

乘法運算器屬于電動單元組合儀表，乘法運算在DCS和PLC中很容易實現，乘法運算由儀表完成則選用SWP-202SX-B-B1-12/12-B-D型乘法運算器。本文分享乘法運算器輸出值計算方法。

乘法運算器的運算關系是輸出信號百分數等于兩個輸入信號百分數的乘積。即

公式之中S0為乘法器的輸出信號；S1和S2分別為乘法器的輸入信號；Smax和Smin分別為該信號值中信號的最大值和最小值(說明：比如信號為4-20mA，則Smax=20，Smin=4)

乘法器輸出值計算舉例
乘法運算器為4-20mA信號制，兩路輸入信號分別為12mA和8mA，計算乘法運算器的輸出是多少？
將有關數據帶入上面的公式，則S0=[(12-4)×(8-4)]÷(20-4)+4=6mA

乘法運算器輸出值計算過程比較簡單，但很多儀表工在使用乘法運算器卻沒留意具體的乘法運算器輸出值計算方法，本文供您參考。
