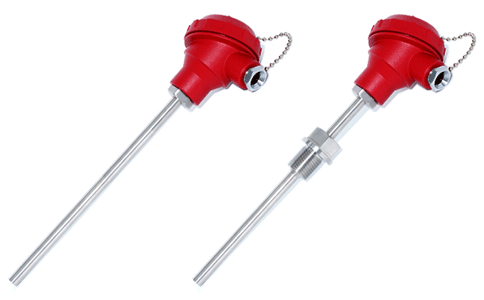

隨著工業的自動化的發展，現在的傳感器在工業中的應用是非常的多了。而我們經常使用到的熱電偶就是屬于傳感器的一種，熱電偶是根據熱電效應測量溫度的傳感器，是常用的測溫元件之一，但是大家在使用熱電偶進行測量的時候有時會遇到一些干擾的情況，熱電偶工程師在本文介紹儀表工用隔離法、屏蔽法和接地法解決熱電偶干擾的措施及經驗。

①隔離法解決熱電偶干擾
隔離法就是將熱電偶懸空安裝，使熱電偶不與爐壁的耐火磚接觸，熱電偶與支架之間也采用絕緣物進行隔離。這種方法可以很好地預防高溫漏電干擾。

②屏蔽法解決熱電偶干擾
屏蔽法就是將熱電偶的補償導線，穿在鐵管或其他金屬屏蔽物內進行屏蔽。這樣可以防止電磁干擾和高壓電場的干擾。使用此種方法時應該將鐵管和屏蔽物進行良好接地，并且將補償導線絞起來。

③接地法解決熱電偶干擾
這種方法是將測量回路進行接地處理，把干擾引入大地從而保證儀表的測量準確性。這種方法有兩種地形式：第一是熱電偶參考端接地，第二種是熱電偶測量端接地。
采用參考端接地法時，是將熱電偶(或補償導線)輸出端的一端，通過一個足夠大的電容接地(條件許可時電容越大越好)。 測量端接地法是將熱電偶測量端接地，就是從熱電偶的測量端引出一根金屬絲接地。這種方法對高溫漏電干擾有很好的預防效果。選用金屬絲時應該選用耐高溫且對熱電偶電極無害的金屬絲。
大家在使用熱電偶的時候，應該做好預防干擾的準備。這樣才能使熱電偶的測量更為精確，從而讓儀表工的工作更加的便捷有效。

【熱電偶干擾相關知識】
◆電磁感應干擾
當兩個電路之間有互感存在時，一個電路中電流的變化就會通過磁場耦合到另一個電路，這一現象稱為電磁感應。這種情況在儀器儀表使用的時候經常遇到，尤為注意。

◆射頻干擾干擾
主要是大型動力設備的啟動、操作停止時產生的干擾以及高次諧波干擾。

◆靜電感應干擾
靜電感應是由于兩條支電路或元件之間存在著寄生電容，使一條支路上的電荷通過寄生電容傳送到另一條支路上去，有時候也被稱為電容性耦合

◆漏電流感應干擾
由于電子線路內部的元件支架、接線柱、印刷電路板、電容內部介質或外殼等絕緣不良，特別是傳感器的應用環境濕度增大，導致絕緣體的絕緣電阻下降，這時漏電電流會增加，由此引發干擾。尤其當漏電流流入到測量電路的輸入級時，其影響就特別嚴重。

◆其他干擾。
主要指的是系統工作環境差，還容易受到機械干擾，熱干擾和化學干擾等等。我們?cè)谡{(diào)試儀器儀表的時候，有時會碰到這種情況：儀器儀表出廠的時候明明好好的，一到現場就沒有信號輸出，或者產生無序的信號。通過以上概述，我們了解儀器儀表的干擾來源主要有兩種途徑：一是由電路感應產生干擾；二是由外圍設備以及通信線路的感應引入干擾。我們得仔細分析外界干擾的來源，信號傳輸線路以及敏感程度，做好接地處理和儀器儀表信號線屏蔽措施，有可能的話遠離干擾源。我們檢查發現安裝和接線都是沒有問題的，到底這又是什么情況呢?出現這種情況，你可能需要查看下儀器儀表附近有沒有感應干擾了。
