昌暉儀表在本文分享萬用表在儀表電流回路測量中的應用，這是最基礎的萬用表使用知識。

1、萬用表電流測量注意事項
測量電流前應切斷待測儀表的電源，連接好萬用表后再送電測量，不能帶電串入萬用表。測量電流絕對不可將兩表筆跨接在電源上，以免燒壞表頭。電源內阻和負載電阻都很小，應盡量選擇較大的電流量程，以減小分流電阻值，從而減小分流電阻上的壓降，提高測量準確度。

電流測量時，萬用表與電路相串聯，流過電路的電流也流過萬用表。不知被測電流大小時，先撥至最高量程擋測量一次，再視情況逐漸把量程減小到合適位置。

2、萬用表在儀表電流回路測量中應用

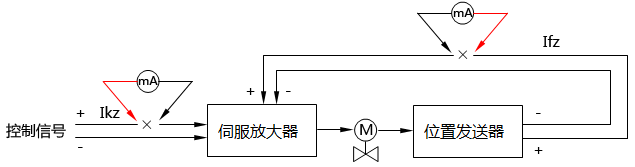

①圖1是一個執行器回路，用萬用表直流電流擋測量控制信號或閥位反饋信號的電流，可以判斷執行器工作是否正常。

圖1    萬用表測量執行器回路電流示意圖
a、當Ikz及Ifk的電流在4-20mA范圍內，表明控制器及執行器能正常工作。
b、當Ikz的電流大于20mA，可能是負載短路，或者控制器出現異常，應檢查伺服放大器及控制器，檢查控制器是否設置有故障保位，控制器AO卡件是否有故障，Ifk的電流大于20mA，先觀察調節閥是否已全開，閥門沒有全開，則閥位反饋電路有故障。
c、當Ikz測不出電流，即電流等于0，有可能是控制回路出現故障，如AO卡件有故障，控制器至伺服放大器的輸入連接線路開路。當Ifk的電流＜4mA時，先觀察調節閥是否已完全關閉；而Ifk的電流等于0時，可能是閥位反饋電路有問題，如反饋電路供電中斷，或者執行器反饋機構有故障。

②間接測量電流的方法
測量電流需要斷開被測回路串入電流表，很麻煩，如果回路中有阻值較低又是無感的電阻，則可用萬用表的直流電壓擋測量電阻兩端的電壓，根據歐姆定律算出流過該電阻的電流，在電路中臨時加個限流電阻也可以間接測量電流。
