羅斯蒙特644溫度變送器分為單輸入644H和雙輸入644S兩種，昌暉儀表在本文介紹溫度變送器接線，大家學習一起羅斯蒙特644溫度變送器接線的注意事項。

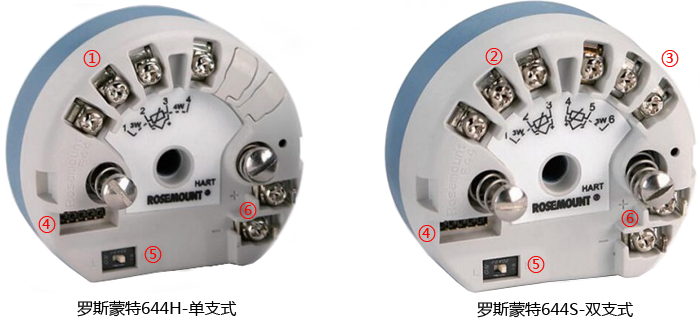

問題1：下圖①位置這四個端子是干什么的？
問題2：下圖②位置這三個端子是干什么的？
問題3：下圖③位置這三個端子是干什么的？
問題4：下圖④位置這個插針是干什么的？
問題5：下圖⑤位置撥盤L和H位置代表什么？
問題6：上圖⑥位置這兩個端子是干什么的？

結合上圖，不難看出644各個位置的作用：
問題1答案：圖中①位置這四個端子是單輸入644H溫度變送器的輸入信號端子；
問題2和3答案：圖中②和③位置這幾個端子是雙輸入644S溫度變送器的兩路輸入信號端子；
問題4答案：圖中④位置插針是連接顯示屏用的，在現場中，有的測點中配置了顯示屏，有的測點中沒有配置顯示屏，大家在現場中了可以打開儀表蓋看看。
問題5答案：圖中⑤位置H和L是表示故障模式位置，即將物理硬件報警開關設置到所需的位置。H表示高， L表示低。
問題6答案：644溫度變送器的電源端子

記好這個644溫度變送器接線圖，溫度變送器644接線接線不用愁：


溫度變送器644接線需要注意的問題
1、熱電阻輸入接線時：
溫度變送器變送器可接受多種熱電阻組態，包括2線、3線或4線組態。若變送器安裝在遠離3線或4線熱電阻的位置，如果每條引線的電阻最高為60歐姆，那么變送器能夠按規范工作，無需重新校準。在此情況中，熱電阻和變送器之間的引線應有屏蔽層。若僅使用兩條引線，并且兩條熱電阻引線與傳感器元件串聯，則當引線長度超過三英尺[20AWG線，注：AWG美國線規，AWG前面的數值(如20AWG、24AWG)表示導線形成最后直徑前所要經過的孔的數量，數值越大，導線經過的孔就越多，導線的直徑也就越小]時，可能出現明顯誤差。
對于2線和3線熱電阻，當環境溫度發生變化時，會產生額外的引線電阻誤差。
