昌暉儀表分享流體強流束干擾導致電磁流量計流量波動誤以為流量計故障的案例，詳細介紹故障分析診斷和處理過程，供大家借鑒。


某單位新建裝置選用了YR-DC11電磁流量計數十臺，裝置投產后絕大部分電磁流量計工作正常，但有一臺非常重要工位的電磁流量計卻不能正常使用，為此客戶認為產品存在質量問題要求昌暉儀表制造有限公司更換。昌暉儀表對現場電磁流量計進行檢查后，重新向客戶提供全新產品一臺，但更換后電磁流量計依然不能正常使用，返廠流量計經測試也不存在質量缺陷。流量計廠家工程師再此駐廠查找故障原因，經過一段時間觀察分析，在排除不是外部電磁干擾導致流量計故障后，最終確定是流體強流束干擾導致電磁流量計流量波動，流量波動的問題才得到根本解決。

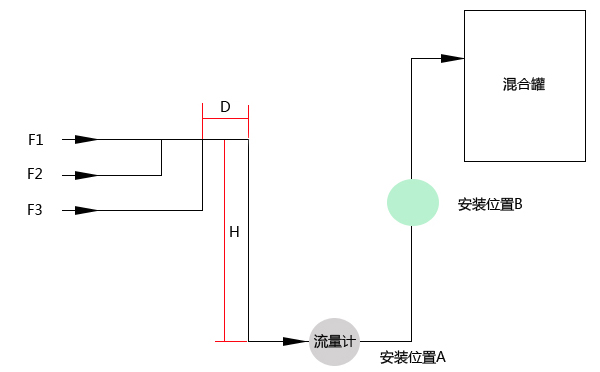

電磁流量計安裝在彎曲管道的底部位置，前后直管段長度均符合電磁流量計安裝技術要求，但電磁流量計在裝置投運后很長一段時間工作都不正常，從DCS系統趨勢圖上看出流量波動很大，流量趨勢圖雜亂，但現場生產工藝穩定，經儀表工程師反復檢查，電磁流量計安裝、電極及接地均無問題。后又檢查工藝上游管道安裝情況，主管道的流量由三股流束F1、F2、F3組成，其中F3來自一個高位槽，和電磁流量計安裝位置標高差約20m。而三股流束交匯后的水平直管段D長約1m，這段水平直管段D與電磁流量計安裝位置存在1.5米落差（H）。F3流束從高位槽下來后，由于其巨大的位能轉換為動能，使得F3未能和F1、F2混合好而直接穿過電磁流量計，也即有兩種不同流速的流體穿過電磁流量計。這股流束形成對主流體的干擾，使電磁流量計指示紊亂。找到原因后，將電磁流量計從原位置A移至B位置，新的安裝位置B距離原管道彎曲部分約2m。改進安裝位置后，流體強流束干擾導致電磁流量計流量波動這一長期困擾生產的問題終于得到解決。
