昌暉儀表通過對石油化工罐區儲罐液位檢測常用的各種方法進行比較，結合具體的應用案例闡述了磁致伸縮液位計特點，介紹磁致伸縮液位計基本工作原理、組成及主要性能參數，并指出了磁致伸縮液位計的優勢。



1、概述
儲罐是煉油廠、油庫、戰略儲備庫、化工品倉儲及石化企業庫區儲存設備，通過對庫區儲罐介質液位的精確測量，進而計算介質的體積量及質量儲量，液位監管系統是由管控系統、監測系統、報警系統、數據管理系統等組成，可以輕松實現對整個庫區儲罐的液位監測、控制、報警和數據統計等工作，有效地節約人力、物力、財力，從而提高客戶的經濟效益和現場安全性。因此，在罐區儲罐液位測量過程中，儀表的準確性、響應速度和可靠性等參數格外重要，現對磁致伸縮液位計在罐區儲罐液位測量進行詳細介紹。

2、磁致伸縮液位計基本工作原理及組成
2.1 基本工作原理

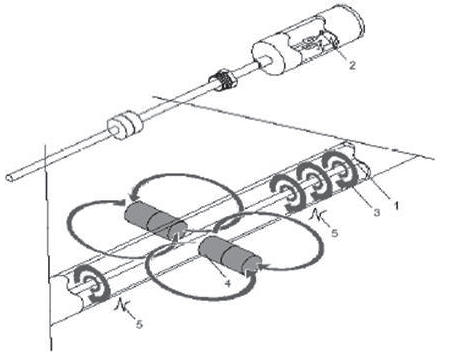

主要是利用磁致伸縮的物理特性進行測量，不受介質的介電常數、溫度或壓力變化的影響。如圖1所示，在非磁性傳感管的內部有一根拉緊的磁致伸縮線1，電路單元沿磁致伸縮線發射電流脈沖2，從而在磁致伸縮線周圍產生一個環形的磁場3，液位浮子內有一組永久磁鋼4，它們本身的磁場使磁致伸縮線沿軸向磁化。當電流磁場和磁鐵磁場疊加，浮子位置的磁致伸縮伸縮線將產生一個瞬時扭力5，同時產生返回脈沖，該脈沖沿磁致伸縮線向兩端傳送，一端傳向傳感管的頂端，另一端傳向傳感管的底部。其中向頂端返回的脈沖波會被變送器電子單元所接收。由于脈沖波的傳播速度是恒定值，電子單元只需通過起始脈沖和返回脈沖的時間差就可以計算出浮子中磁鋼的位置，從而得到精確的液位。

              圖1  磁致伸縮液位計結構示意圖

2.2 磁致伸縮液位計組成
電子表頭：表頭是磁致伸縮的核心系統，主要由電子模塊和電路板組成，電路板與磁致伸縮傳感器相連接。磁致伸縮表頭結構上可以分為單腔室和雙腔室兩種，表殼材質標準為壓鑄鋁外殼（外觀烤漆），還可根據工況需要特殊定制不銹鋼和聚碳酸酯表頭。

探桿組件：探桿組件主要包括探桿、傳感器、浮子；探桿內裝有磁致伸縮線，與傳感器相連，探桿上串有永久磁性浮子液位計，反應液面/界面的位置。360度全方位感應信號設計，高信噪比，比值≥30:1，能量轉換年衰減量≤0.1%。

浮子：軍工級磁性材料，磁力線與浸沒線一致，保證指示液位真實，長期使用不消磁，高強度磁鋼，360度環磁設計，高強充磁技術。

3、磁致伸縮液位計性能特點
? 多功能：可以單獨測量液面界面，也可以同時測量液面和界面。
? 高精度：測量精度高達±0.5mm或0.01%滿量程。
? 免維護：核心元件不與過程介質接觸，無需定期維護。
? 免標定：智能化設計，參數自動存儲，無需實物標定。
? 易安裝：安裝方便。? 高安全：Ex ia IIC T4、Ex d IIC T6防爆等級和IP68防護等級。
? 易調試：模塊化結構，三個標準按鍵，輕松操作，無需其它輔助設備。
? 低功耗：兩線制4～20mA帶HART輸出，24VDC回路供電，帶一體式LCD 顯示。
? 便于自動化管理：兩線制4-20mA帶HART的標準電流信號或RS-485數字信號接口，可直接接入PLC、DCS系統或其它計算機管理系統，便于微機對信號進行處理。

4、磁致伸縮液位計在罐區儲罐中的應用
4.1 目前關于罐區儲罐液位常用檢測方法的比較如表1所示。

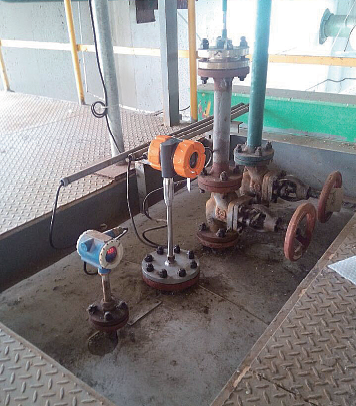

4.2 磁致伸縮液位計在罐區儲罐的應用案例
① 某化工裝置罐區液氨儲罐，由于液氨揮發性較大，儲罐測量范圍很大，具有較高測量難度，采用的是磁致伸縮液位計測量，至今運行6年，運行一直很穩定。

② 2011年某成品油庫的汽油儲罐的液位測量是雷達液位計，投運一段時間時發現汽油儲罐的液位測量經常出現波動，計量不準確，后經換成磁致伸縮液位計測量，至今運行5年，運行一直很穩定，測量數據也特別準確。

5、結束語
磁致伸縮液位計，大大減輕了儀表維護量，儀表精度滿足工藝測量要求；無須擔心由于儀表的原因造成儲罐的“冒罐”現象甚至會造成系統停車；安裝方便、維護簡單、操作容易。隨著人們對環保意識的加強，經濟突飛猛進的發展，磁致伸縮液位計會越來越受到用戶的青睞，尤其在罐區儲罐復位測量應用中。

文章作者：中國石油集團東北煉化工有限公司吉林設計院  孫德利，王長河
作者簡介：孫德利，吉林人，碩士，高級工程師，1995年畢業于南京化工大學自動化專業，現就職于中國石油集團東北煉化工程有限公司吉林設計院電控室。
