YR-GFE液晶多功能電力儀表采用工業級元器件，所有與外界的連接都做了電氣隔離，內置抗雷擊保護電路和電源濾波器。可靠的端子輸入，接線端子采用國外進口插拔式端子，具備高耐壓和過流等級的特點。專業的EMC設計，對裝置輸入電源、模擬和數字電源進行實時的監測，保證了其運行的可靠性。科學的自診斷功能，可通過顯示代碼表明產品的故障。產品廣泛應用于分布式電力監控系統、變電站綜合自動化系統、無人值守變電站、低壓智能配電系統、智能型開關柜/配電盤、智能型箱變及樓宇自動化系統的數據采集。
液晶多功能電力儀表技術參數
液晶多功能電力儀表與數碼多功能電力儀表完全相同，可參閱http://yigongchang99.com/product/833.html

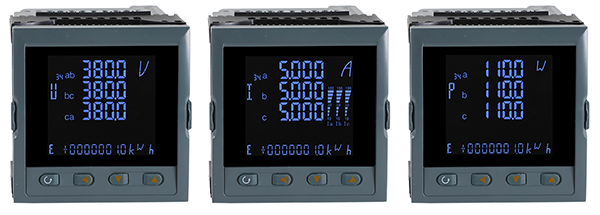

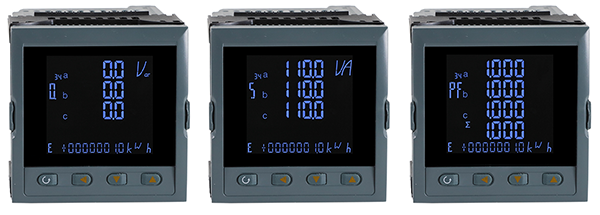

液晶多功能電力儀表顯示界面
液晶多功能電力儀表選型
YR-GF①-②③④⑤⑥-⑦⑧-⑨-⑩-?-?
①功能
[E]：智能可編程
②多功能電力儀表外形
[9]：96方形/外形尺寸：96×96×97mm；開孔尺寸：92×92mm
③功能說明
[S]：多功能電力儀表/基本功能：綜合電參量顯示
④參數顯示方式
[Y]：LCD液晶顯示(儀表外形為96×96×130mm)
⑤擴展功能(選件，復選)
[N]：無擴展功能
[C]：RS485通訊
[H]：諧波測量
[P01]：1路有功電能累積脈沖輸出
⑥變送輸出
[N]：無附加功能
[1M]：1路4-20mA變送輸出
⑦：電壓輸入信號類型
[1]：0-100VAC
[2]：0-500VAC
⑧電流輸入信號類型
[1]：AC1-5A
[2]：AC0-5A
⑨外部事件輸入
[N]：無外部事件輸入
⑩電網類型
[3]：三相三線制
[4]：三相四線制
?報警
[N]：無報警
[2]：2限報警
?儀表供電電源
[W]：DC20-29V
[T]：DC/AC100-240V
1、YR-GFE系列液晶多功能電力儀表可顯示交流電壓、交流電流、有功功率、無功功率、視在功率、有功電能、無功電能、視在電能、功率因素、工頻周波。
2、液晶多功能電力儀表模擬量輸出只能選擇一路；電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚。
3、累積脈沖輸出只能選擇一路；
4、YR-GFE系列液晶多功能電力儀表無外部事件輸入功能。
常用多功能電力儀表型號
YR-GFE-9SYCHP011M-22-N-4-2-T
多功能電力儀表接線圖
多功能電力儀表可使用在三相三線制和三相四線制配電系統中，儀表接線存在差別，請注意正確接線。

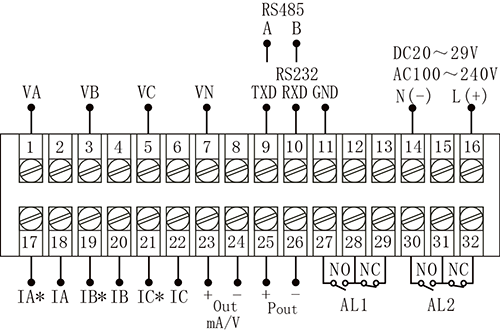

1、液晶多功能電力儀表接線圖

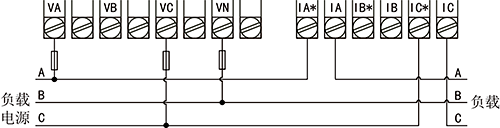

◆三相三線系統，多功能電力儀表接入無PT、無CT方式的接線圖

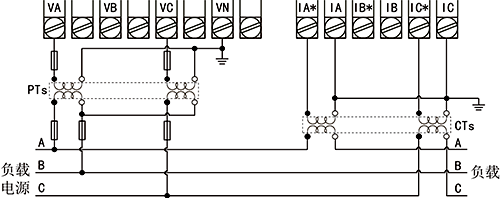

◆三相三線系統，多功能電力儀表接入2PT、2CT方式的接線圖

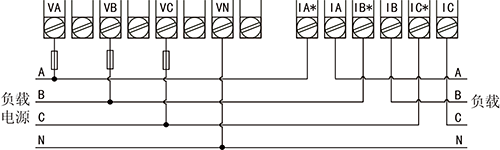

◆三相四線系統，多功能電力儀表接入無PT、無CT方式的接線圖

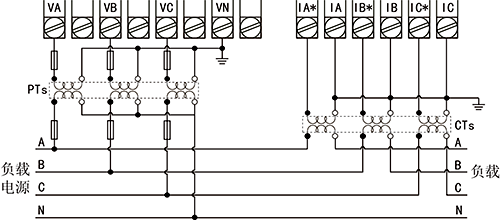

◆三相四線系統，多功能電力儀表接入3PT、3CT方式的接線圖
