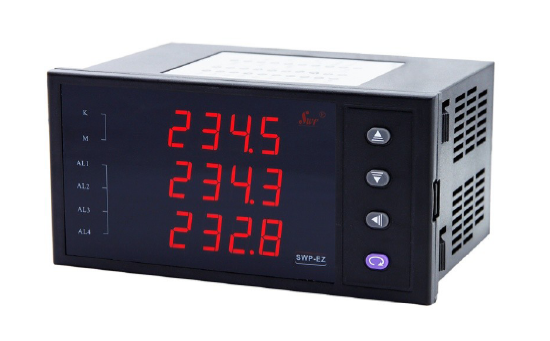

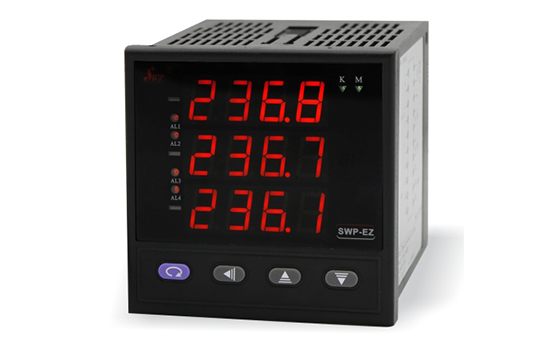

SWP-EZ三相可編程智能電力儀表特點
1、全新的結構
◆電流輸入通道和電壓輸入通道都使用了互感器，將儀表與電網進行了隔離，從而獲得良好的抗干擾性能
◆電參數的測量由電能專用計量芯片完成，實現了對電網參數的高精度和實時性測量
2、清晰的顯示
高清晰LED數字顯示測量值
3、方便的網絡
◆支持多機網絡通訊
◆提供的RS485通訊接口方便與上位機連接
◆支持標準MODBUS RTU通訊協議，方便用戶組網
4、友好的界面
◆人機界面號，人性化操作界面，簡單方便
◆支持多種數據輸出方式，電壓、電流、功率、頻率、功率因素?cái)?shù)據輕松獲得
◆多種報警方式自由設定，多種輸出方式選擇
SWP-EZ三相可編程智能電力儀表選型
SWP-EZ①②-③-④⑤⑥-⑦⑧⑨-⑩???-?-?
①外形尺寸
[8]：160×80mm外形
[9]：96×96mm外形
②電網類型
[3]：三相三線
[4]：三相四線
③功能代號
[AI]：交流電流表
[AV]：交流電壓表
[AP]：有功功率表
[AQ]：無功功率表
[PF]：功率因素表
[AF]：頻率表
[AS]：視在功率表
[AM]：多功能表
④通訊功能
[0]：無通訊
[8]：RS485
[9]：特殊功能
⑤電流輸入范圍
[0]：無電流輸入(功能代號為AV/)
[1]：0-1A
[5]：0-5A
⑥電壓輸入范圍
[0]：無電壓輸入
[1]：0-100V
[2]：0-200V
[3]：0-300V
[4]：0-400V
[5]：0-500V
[8]：客戶指定
⑦變送輸出1(OUT1)
[0]：無變送輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
[8]：特殊規格
⑧變送輸出2(OUT2)
[0]：無變送輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
[8]：特殊規格
⑨變送輸出3(OUT3)
[0]：無變送輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
[8]：特殊規格
⑩第一報警方式
[N]：無報警輸出
[H]：常開繼電器報警輸出
?第二報警方式
[N]：無報警輸出
[H]：常開繼電器報警輸出
?第三報警方式
[N]：無報警輸出
[H]：常開繼電器報警輸出
?第四報警方式
[N] ：無報警輸出
[H]：常開繼電器報警輸出
?供電方式
[T]：AC85-265V供電(開關電源)
?外形特征
[省略]：160×80mm橫式或96×96mm
[S]：80×160mm豎式
常用三相電力儀表選型舉例
①三相交流電流表
SWP-EZE84-AI-050-000-NNN-T(三相電流顯示)
SWP-EZE84-AI-050-000-NNN-T(三相電流顯示+4-20mA 變送輸出)
②三相交流電壓表
SWP-EZE84-AV-005-000-NNN-T(三相電壓顯示)
SWP-EZE84-AV-005-000-NNN-T(三相電壓顯示+4-20mA 變送輸出)

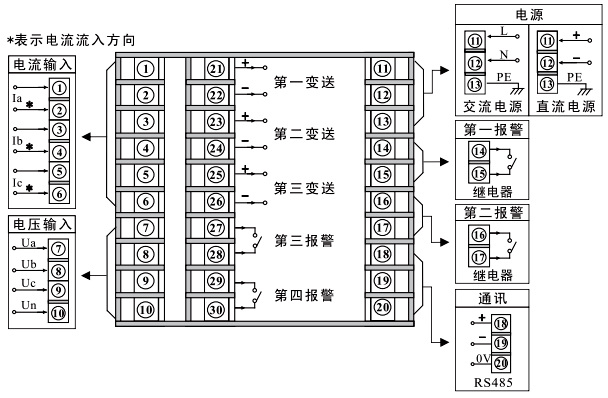

SWP-EZ三相可編程智能電力儀表接線圖
