緊急切斷閥手輪應在防火罩里面還是外面？在回答這個問題之前，先了解防火罩設置的相關規范要求，再了解SIS系統緊急切斷閥是否需要帶手輪，答案自然破繭二出。



根據相關標準規范，緊急切斷閥并非在所有情況下都必須配置防火罩，但在很多情況下需要采取防火保護措施，詳見如下整理。

◆T∕HGJ12402-2021石油化工裝置火災緊急隔離控制閥設計標準
7.0.1 火災緊急隔離控制間位于液化烴設備抽出泵15m內時，應采取耐火措施，在1093℃經類池火中，30min內，能夠可靠驅動閥門處于關閉狀態，實現火災安全功能。
7.9.3 下到配火格境可供選樣
1 配置彈簧返同型單作用氣缸的氣動執行機構，在氣動控制管路或氣缸上配易熔塞，火災時易熔塞熔化，氣缸失氣，火災緊急隔離控制間自行關閉。彈機構性能應滿足本標準7.01條火災條件要求。不能滿足要求時，應加防火隔熱保護措施。
2 配置雙作用氣缸的氣動執行機構，應加防火隔熱保護措施，且應配置備用氣源罐，備用氣源罐容積至少應滿足間門從全開至全關一次所的儲氣量。
3 電動執行機構應加防火隔熱保護措施。
4 故障關閉型電液執行機構可配置蓄能器易熔閥，火災時易熔閥打開，蓄能器釋放動力使火災緊意隔高控制間關閉。執行機構應滿足本標準7.0.1條火災條件要術。不能滿足要求時，應加防火隔熱保護措施。
5 故障保位型電液執行機構應加防火隔熱保爐惜施。
7.0.3 防火隔熱保護措施應根據火災緊急隔離控制間的實際耐火需求和正常運行需求設計。
7.0.4 防火隔熱保護措施宜采用柔性防火罩，也可采用其他方式防火隔熱。
7.0.5柔性防火罩應至少具備下列性能：
1 耐火隔熱
防火罩應符合UL1709標準，在1093℃下，抵抗烴類池火30min。在此條件下，防火罩內執行機構側的溫度不宜超過800℃，且不應超過所保護執行機構的工作溫度范圍。
2 散熱降溫
防火罩散熱降溫措施應根據環境條件和每個間的具體工況、整體結構等因素設計，保證在日常送行時，的護罩內執行機構的溫度在其正常工作溫度范圍和電氣防爆認證允許溫度范圍內。
當僅通過防火罩的散熱措施不能達到散然要求時。可通過延長上閥蓋、增設擋熱板等方式減少閥體向執行機構傳熱。
3 環境條件
防火罩應滿足使用場合的環境溫度、濕度、風沙、而雪、大氣腐蝕、陽光輻射等條件，使用壽命滿足工程需求。
4 操作窗口
防火罩應設計日常檢查、操作控制閥所需要的窗口。該窗口日常應關閉、防火，需要時可開啟。

◆SH/T3005-2016石油化工自動化儀表選型設計規范
10.3.6.14 當工藝安全對緊急切斷閥有防火保護要求時，用于緊急切斷閥的氣動執行機構及其附件應有防火保護措施，首選安裝防火保護罩，防火保護罩應符合UL1709標準，能夠在1093℃下，抵抗烴類火災30min。
10.3.7.11 當工藝安全對緊急切斷閥有防火保護要求時，緊急切斷閥的電動執行機構及其附件應有防火保護措施，首選安裝發昂或保護罩，防火保護罩應符合UL1709標準，能夠在1093℃下，抵抗烴類火災30min。
10.3.7.12 當工藝安全對緊急切斷閥有防火保護要求時，用于緊急切斷閥的電動執行機構的動力電纜及信號電纜宜采取防火保護措施

◆AQ 3053-2015立式圓筒形鋼制焊接儲罐安全技術規范
6.13 切斷閥
儲罐物料進出口管道靠近罐體處應設一個總切斷閥。對大型儲罐，應采用帶氣動型、液壓型或電動型執行機構的閥門。當執行機構為電動型時，其電源電纜、信號電纜和電動執行機構應作防火保護。切斷閥應具有自動關閉和手動關閉功能，手動關閉包括遙控手動關閉和現場手動關閉。

◆Q/SH0749-2018液化烴儲運工程技術標準
g)液化烴球罐根部緊急切斷閥選用應符合中國石化建[2011]518號(液化烴球緊急切斷閥選型設計規定》：球罐根部紫急切斷閥的防火罩應選用適用于戶外露天場合的剛性防火保護罩，防火保護罩應能夠在1093℃烴類火災下30min內保證其內部溫度低于80℃。

◆中國石化建[2011]518號《液化烴球罐區注水系統設計規定》和《液化烴球罐緊急切斷閥選型設計規定》
4.6.14 氣動執行機構及其附件應有防火措施，首選安裝防火保護罩，防火保護罩應符合UL1709標準，能夠在1093℃下，抵抗烴類火災30分鐘。
4.7.11 電動執行機構及其附件應有防火措施，首選安裝防火保護罩，防火保護罩應符合UL1709標準，能夠在1093℃下，抵抗烴類火災30分鐘。
4.7.12 電動執行機構的動力電纜及信號電纜應采取防火保護措施，且應符合4.1.5 條規定。

◆中國石化建[2011]518號
◆GB 51283-2020?精細化工企業工程設計防火標準
5.8.3 精細化工自控設施的儀表選型、控制系統配置等應符合相關化工企業自控設計標準規定，并采取合理的安全措施：
1 存放可燃物質的設備，應按工藝生產和安全的要求安裝壓力、溫度、液位等檢測儀表，并根據操作崗位的設置配置現場或遠傳指示報警設施；
2 有防火要求及火災緊急響應的工藝管線控制閥，應采用具有火災安全特性的控制閥；
3 有耐火要求的控制電纜及電纜敷設材料應采用具有耐火阻燃特性的材料；
4 重要的測量?jī)x表、控制閥及測量管線等輔助設施可采取隔然耐火保護措施。

條文解釋：5.8.3火災緊急切斷控制閥是用于把可燃物質與火災設備隔離的火災安全性開關閥。該閥門的最大行程時間不應超過10s，閥門的允許泄漏等級應至少達到ANSI/FCI 70-2等級V(Class V)規定，開關閥的閥體、閥內件(墊片、填料等)應能承受API607或API6FA標準的閥門耐火試驗。該閥門的氣動執行機構及其附件都應有防火措施，首選安裝防火保護罩(該保護單應符合UL1709 標準，能在1093℃下抵抗烴類火災30分鐘)。該閥門可在安全區(且安全巡檢路線附近)設置遙控操作開關，其接點信號直接送至該開關閥，在緊急情況下可現場手控該開關閥。

該閥門可配置手輪機構，該機構必須能實現在無動力和閥門最大負載情況下可手動操縱執行機構。

開關閥的氣動執行機構應優先選用儀表空氣故障關型(FC)，氣動控制管路可局部選用防日曬聚乙烯管，執行機構的氣缸上應能加裝易融塞，其融塞的融化溫度一般為250℃(或根據火災發生燃燒可產生溫度的安全融化需要值而定)，確保火災事故發生時帶彈簧安全復位的功能使開關閥閥位處于安全位置。

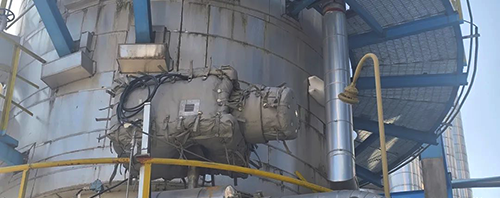

綜上所述，儲罐的緊急切斷閥在部分情況下有明確的防火要求，如液化烴球罐根部緊急切斷閥按規定必須配置防火罩。對于其他類型的儲罐緊急切斷閥，雖未強制要求配置防火罩，但通常也需要根據具體的工藝安全要求、執行機構類型等采取相應的防火保護措施，以確保在火災發生時能夠正常工作，防止事故擴大。

我們?cè)接戇^SIS系統緊急切斷閥不帶手輪的話題，火災情況下，如果手輪是在防火罩里面，手輪顯得沒有存在的意義了，如果手輪在防火罩外面，被燒得滾燙的手輪又如何去操作？所以我們可能還有進一步需要學習的空間，怎么來看待這些要求。同時，遠程控制閥必然有電纜，這些電纜又應該做何選型以及防護？氣源管及相關的氣路球閥等等又應該做何選型以及防護？
