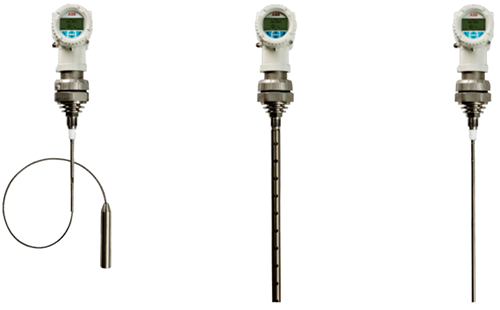

導波雷達美國K-TEK(凱泰克)導波雷達MT5000基于時域反射TDR原理，利用TDR發生器每秒發出20萬個能量脈沖，并發送入波導體(探頭)中，當這些脈沖遇到波導體與介質表面接觸時，由于波導體在氣體中和介質中的導電性能大不相同，這種導電性能的突變使波導體的阻抗發生驟燃變化，從而產生一個物位反射脈沖。同時在探頭(波導體)的頂部具有一個預先設定好的阻抗，該阻抗導致一個可靠的基本脈沖發生，該脈沖又稱為基線反射脈沖。導波雷達檢測到物位反射原始脈沖后，與基線反射脈沖相比較，從而計算出物位高度。

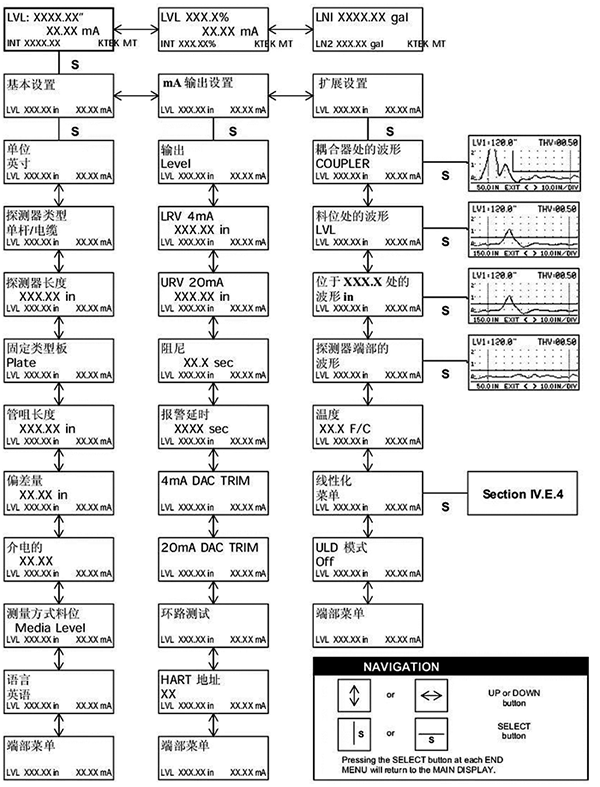

以下是ABB導波雷達MT5000型中文菜單流程表，供儀表工在調整參數時使用。
