組態目標：在40_53-DCS-01控制器下新加AI點830LI001，描述為分離器液位，高高報警90，高報警80，低報警10，低低報警5。顯示在新建畫面上，畫面主題為“測試畫面”。組態完成后發布到相應操作站。

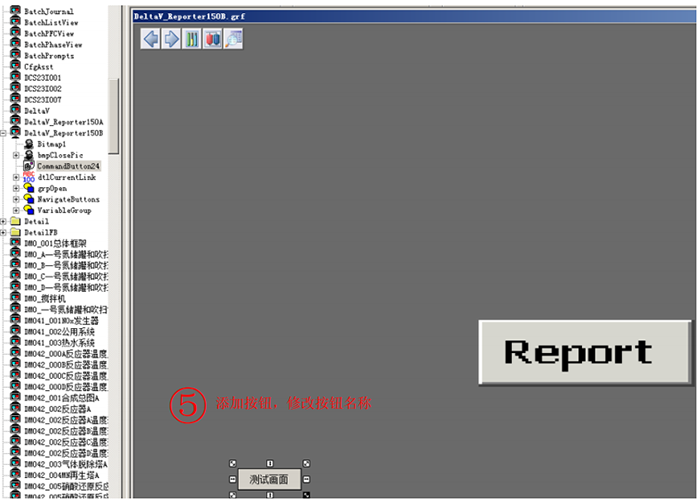

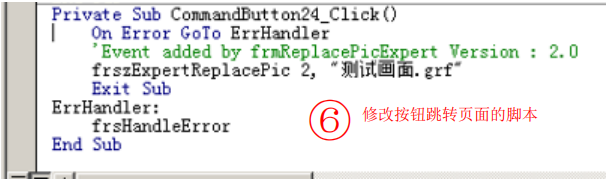

1、新建畫面

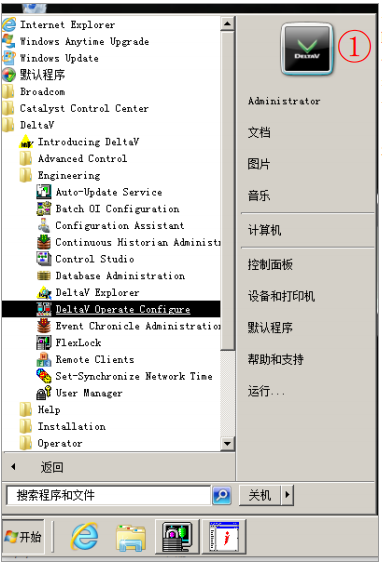

單擊Start|DeltaV|Engineering|DeltaV Operate Configure，打開上位畫面編輯程序，可按Ctrl+W或者選擇Workspace|Switch to Run以切換到Operate運行模式。如需返回組態模式，按Ctr+W或右擊并選擇 Quick Edit。
所有上位畫面、控制面板、細節信息、畫面模板均在Picture目錄下。

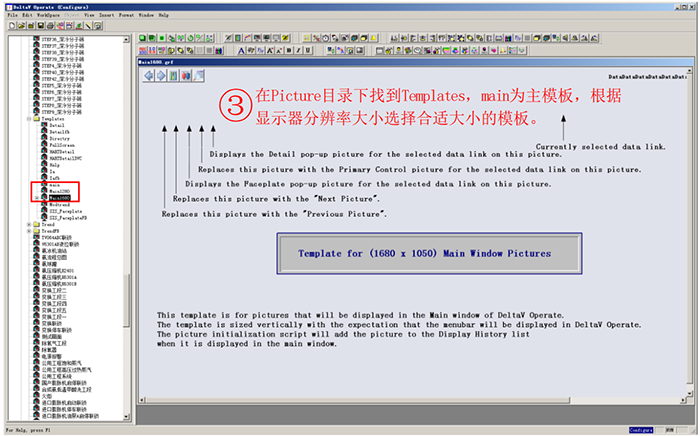

在Picture目錄下找到Templates，main為主模板，根據顯示器分辨率大小選擇合適大小的模板。

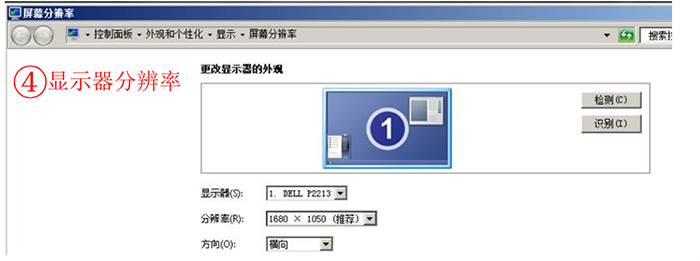

顯示器分辨率

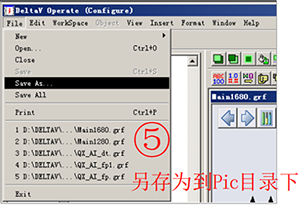

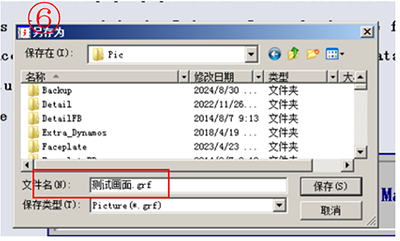

另存為到Pic目錄下

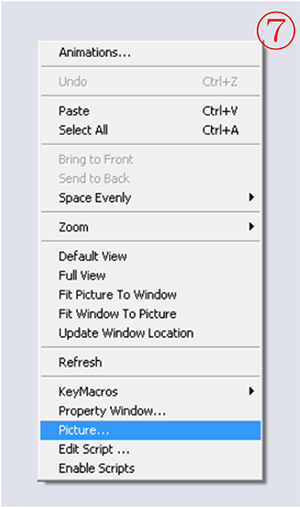

鼠標右鍵主模板選擇Picture

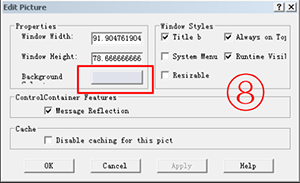

設置主模板背景

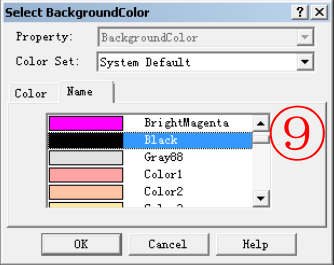

選擇黑色背景

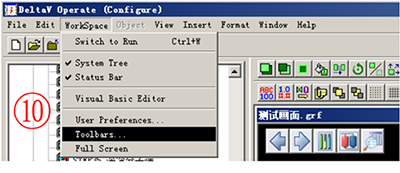

選擇隱藏或者顯示工具欄

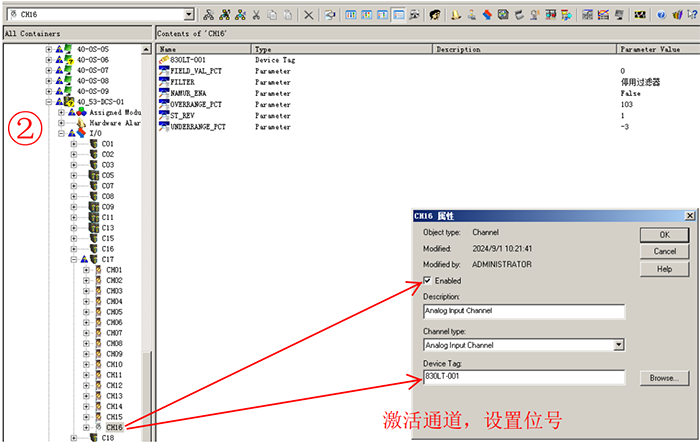

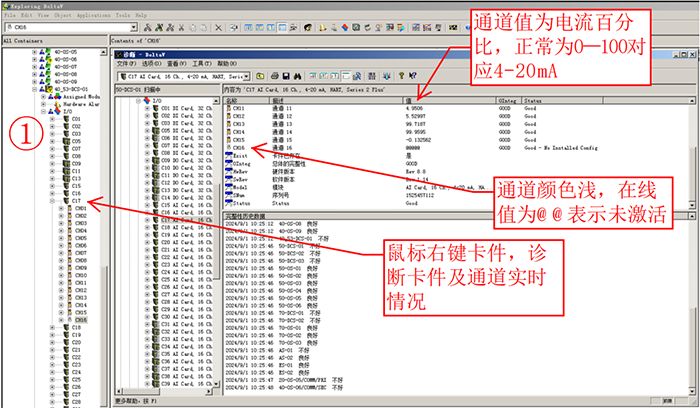

2、確定點位所在的廠區和工段，找到對應的控制器，在控制器上尋找合適的通道。實操新建廠區、工段，選擇控制器40_53-DCS-01，17號卡16通道。

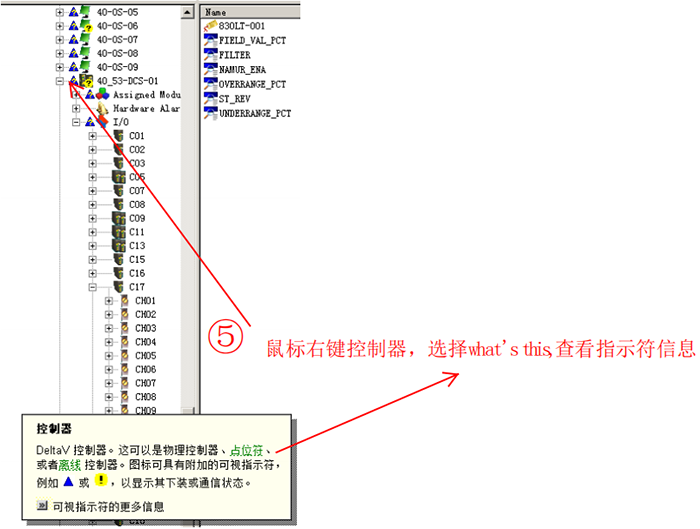

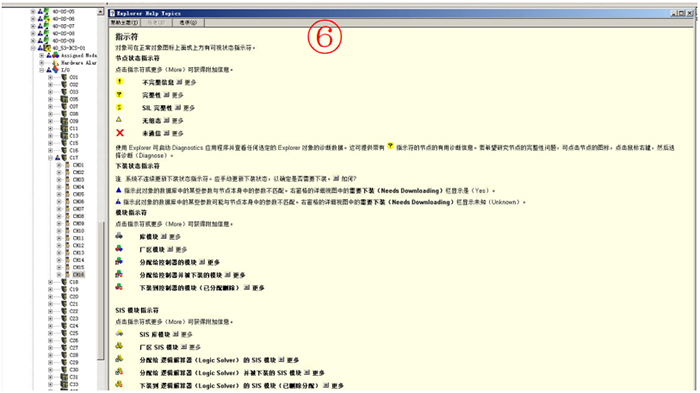

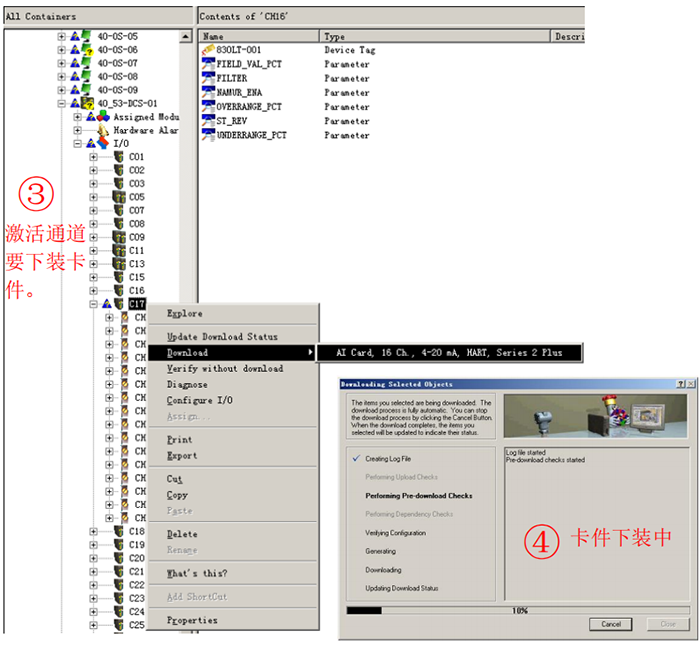

控制器、卡件指示符含義，一般下裝后會消除。

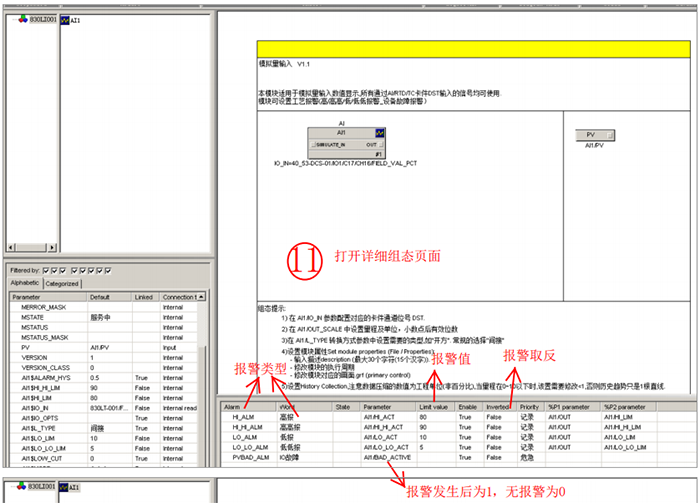

3、下位機組態

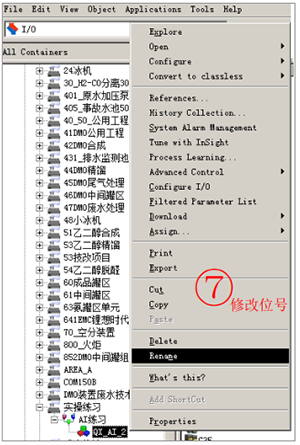

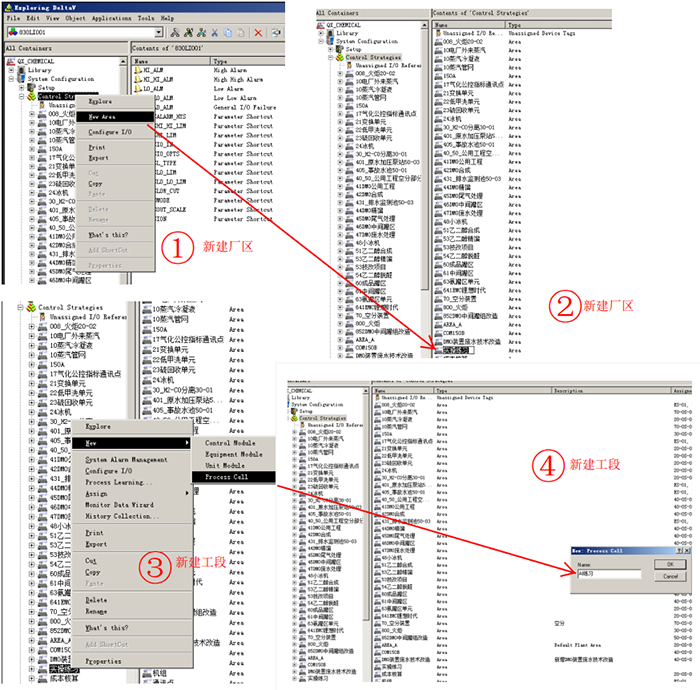

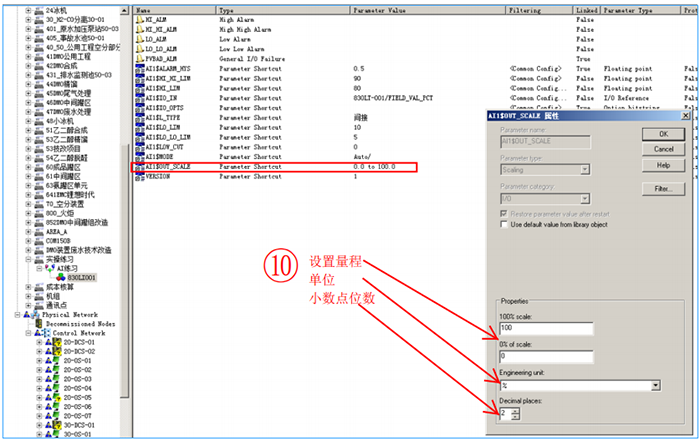

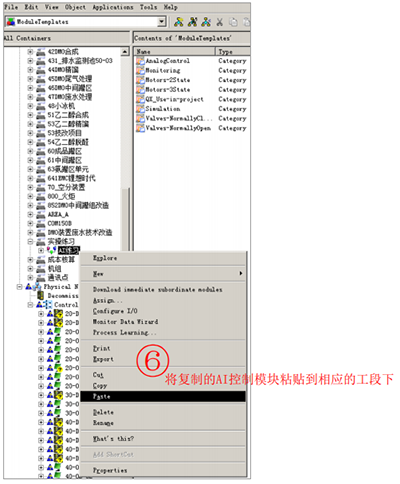

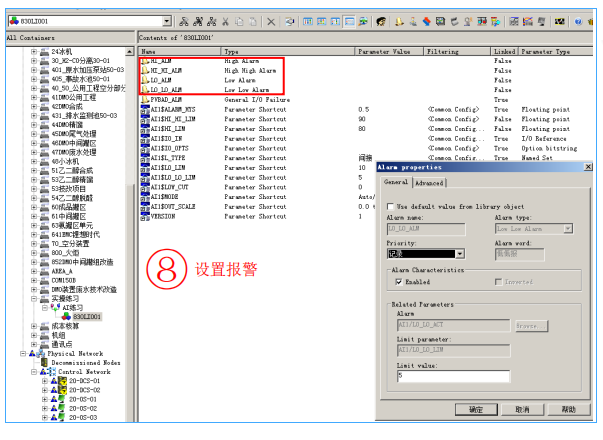

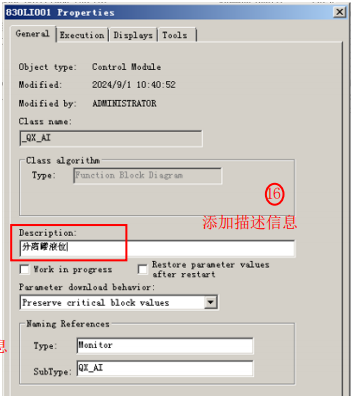

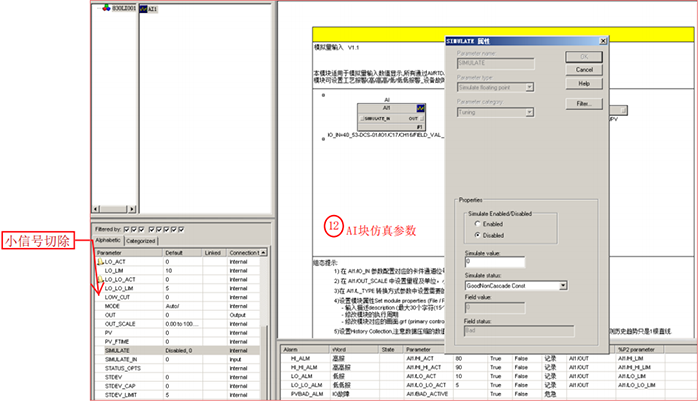

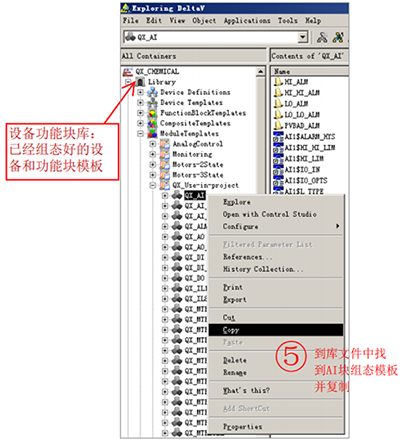

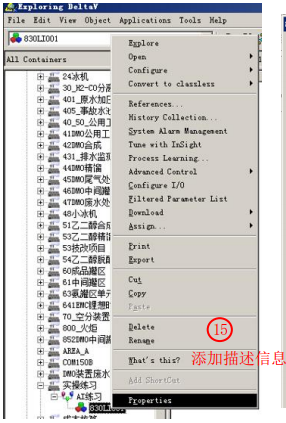

新建廠區和工段，組態控制模塊(Ccontrol Module)

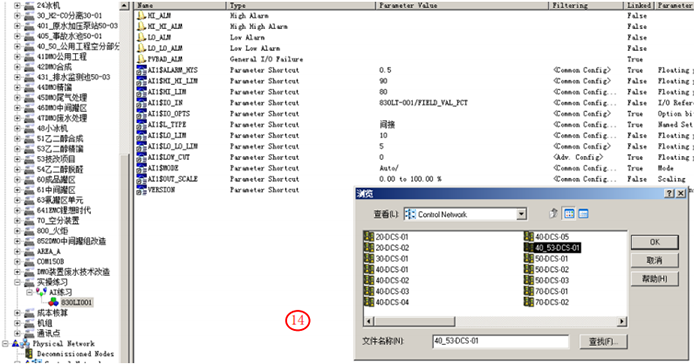

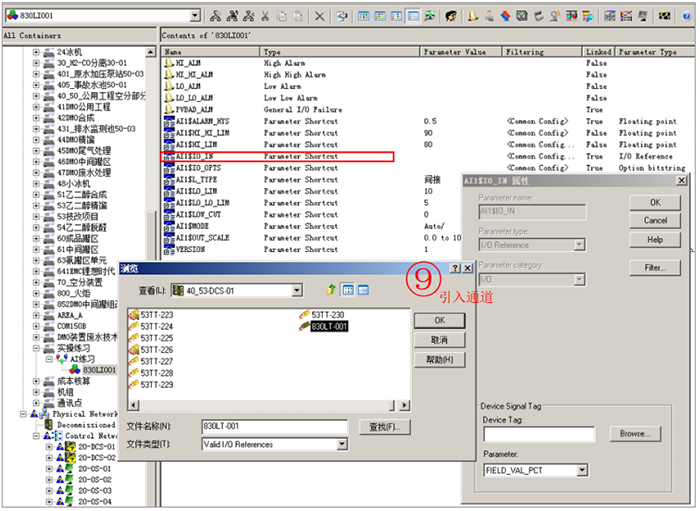

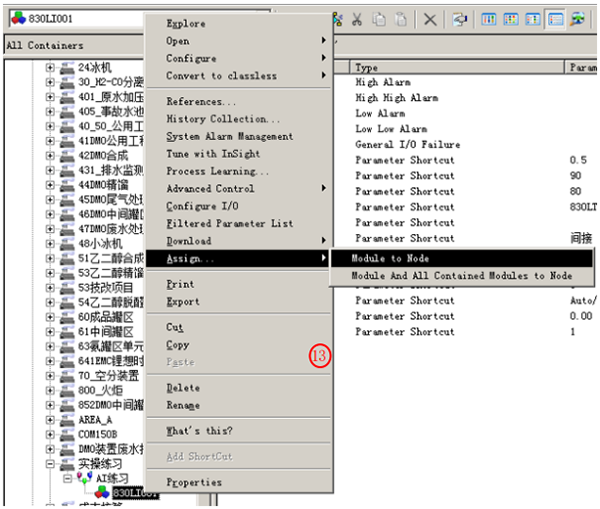

將控制模塊分配到卡件所對應的控制器上硬通道CM不能跨控制器組態。

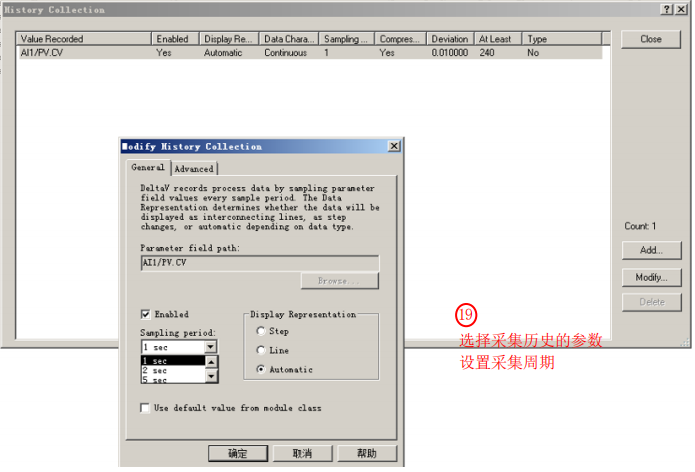

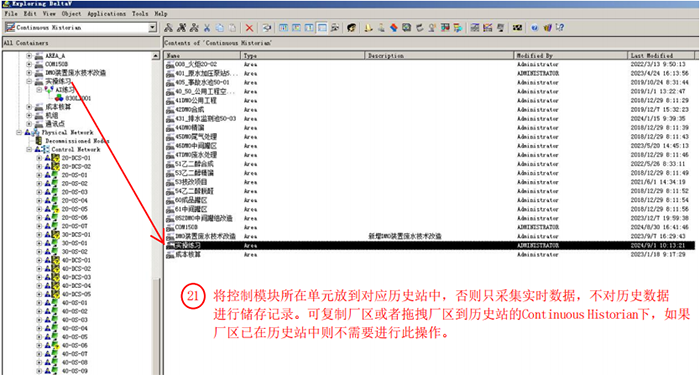

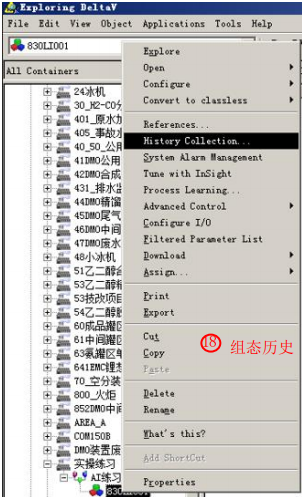

將控制模塊所在單元放到對應歷史站中，否則只采集實時數據，不對歷史數據進行儲存記錄。可復制廠區或者拖拽廠區到歷史站的Continuous Historian下，如果廠區已在歷史站中則不需要進行此操作。

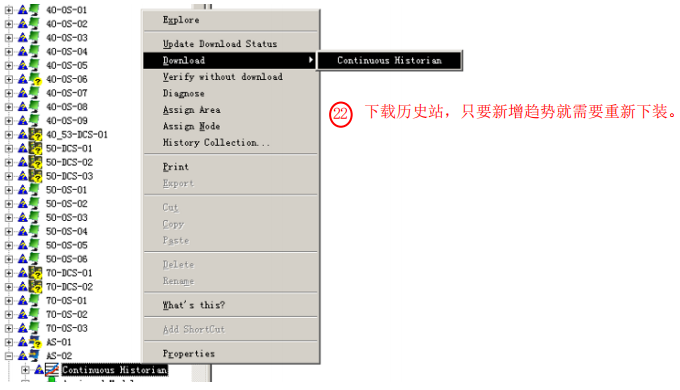

下載歷史站，只要新增趨勢就需要重新下裝。

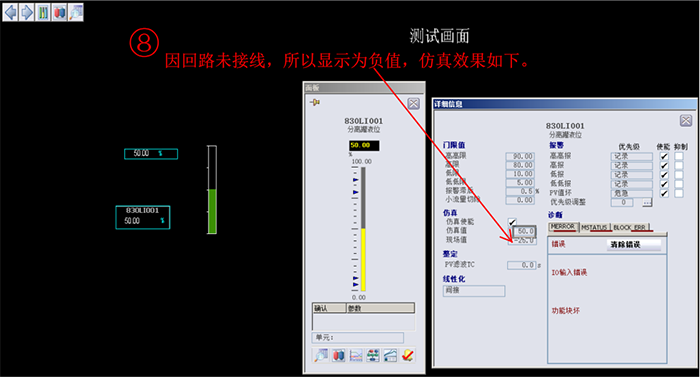

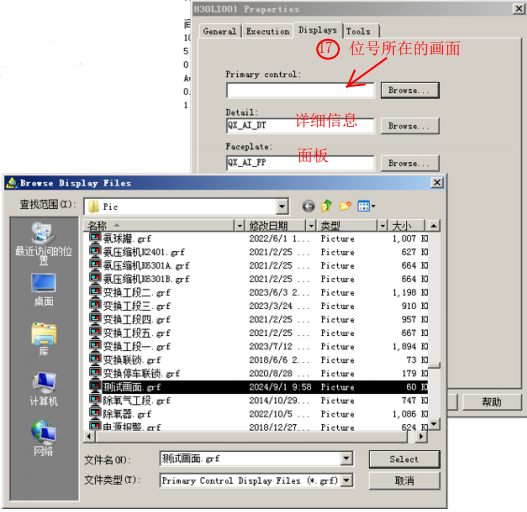

4、上位機組態

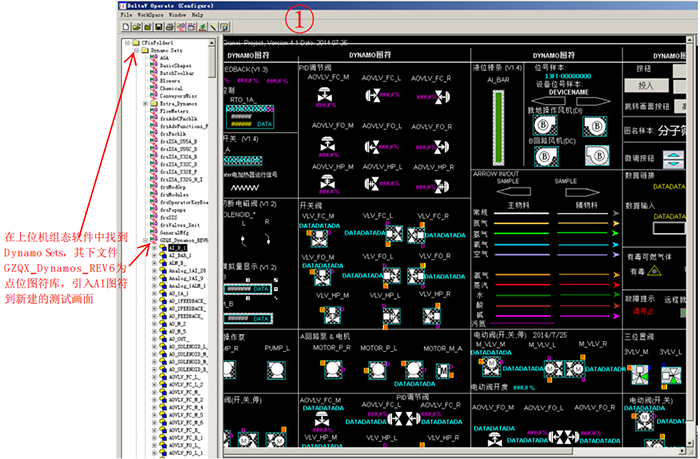

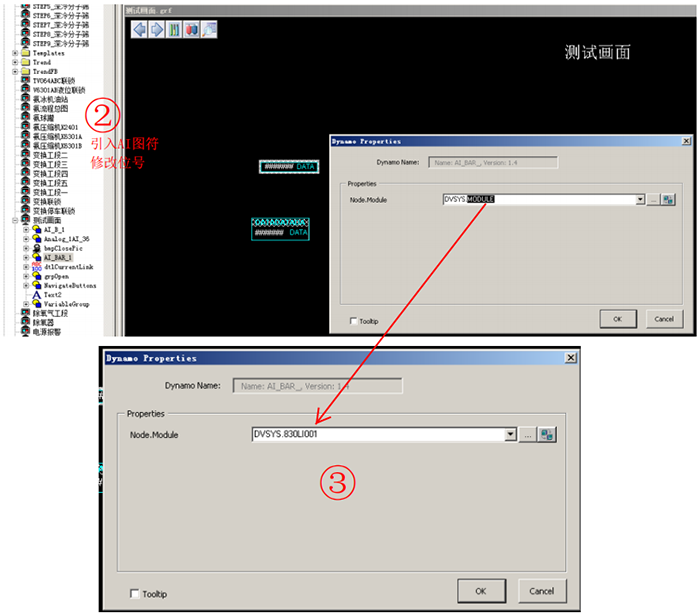

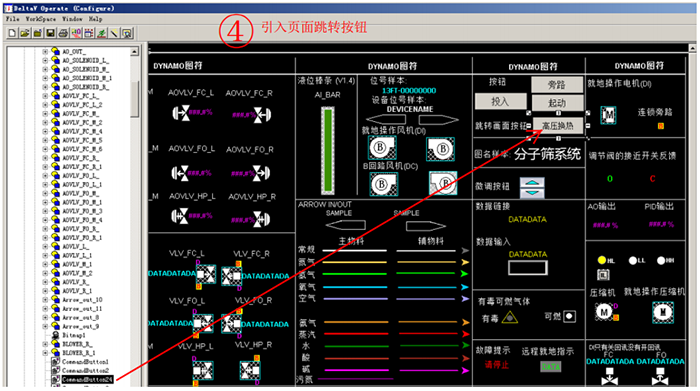

在上位機組態軟件中找到Dynamo Sets，其下文件GZQX_Dynamos_REV6為點位圖符庫，引入AI圖符到新建的測試畫面
5、點位刪除
實操任務完成。
總結
加點時，操作步驟：
1、先要確認該點位于哪個工段。
2、在下位機組態軟件中確認，該工段的控制器下是否有空余點位。
3、去相應的機柜間系統柜查看空余點位的位置接線是否合適(點位與現場接線箱的校線位置是否較遠、信號回路是否需要安全柵)選擇合適的通道，做到心中有數。

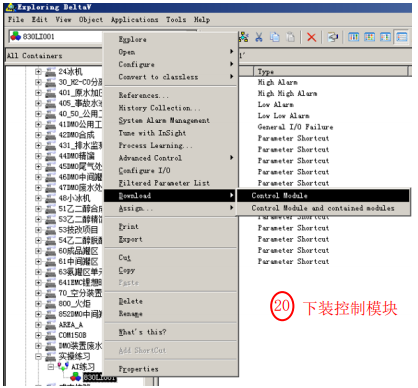

4、確認通道后，下位機組態、接線，打點測試。

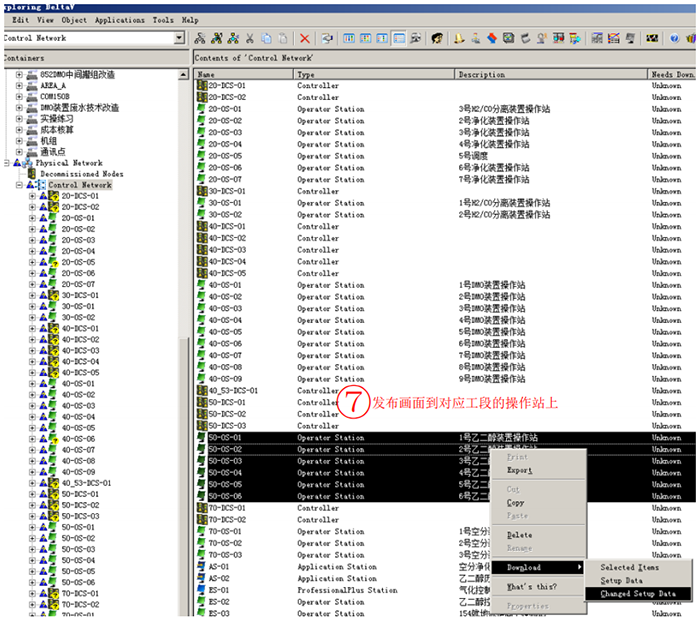

5、上位機組態，發布畫面到對應操作站。
刪點時，操作步驟：
1、刪除上位畫面，并發布。

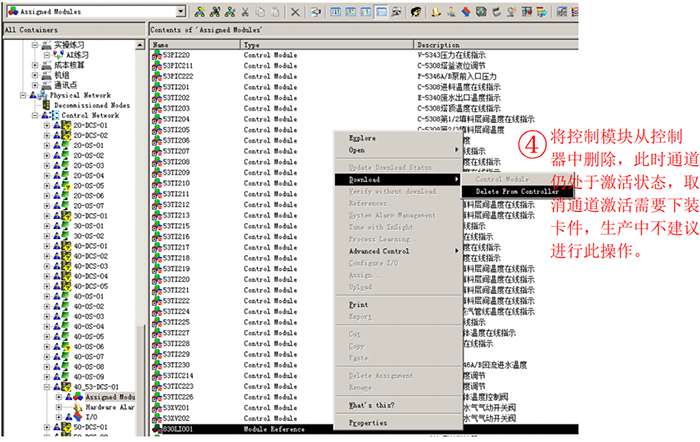

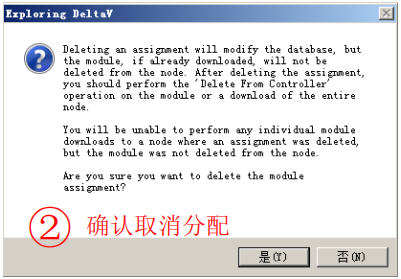

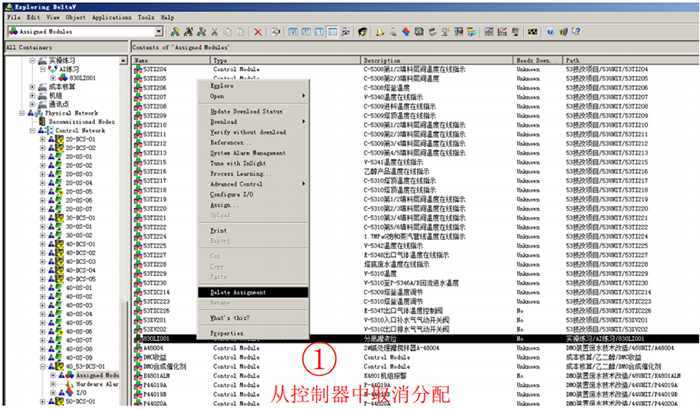

2、將CM(控制模塊)從控制器中取消分配。

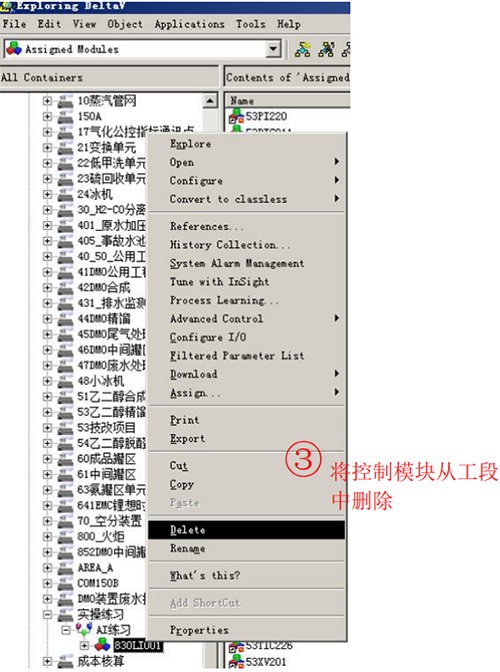

3、將CM從廠區或者工段下刪除。
4、將CM從控制器的分配目錄下刪除。
作者：張振祥(黔希化工)
