休眠功能要求
在恒壓供水控制系統中，為了節省電能并防止水泵頻繁啟停，當水泵的速度降到設定的最低頻率時，經過一段時間后變頻器會自動停止輸出，進入休眠狀態。當系統壓力低于設定的壓力值時，變頻器會自動喚醒并啟動水泵，保持恒壓供水。
系統接線與參數設置
1、系統接線

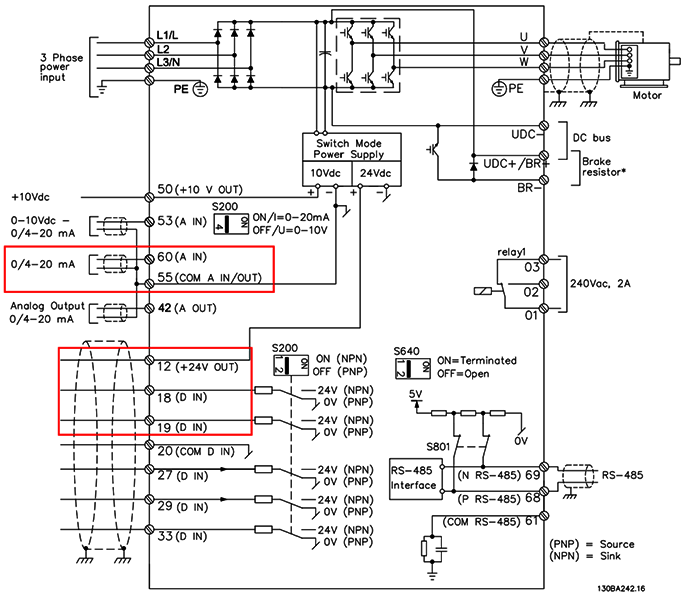

變頻恒壓供水系統接線圖如下所示，需要連接壓力傳感器(60、55號引腳）、水泵等設備，使用18、9號引腳控制恒壓供水啟動。

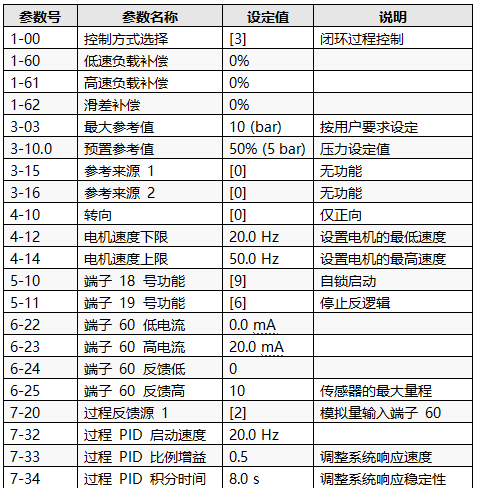

2、參數設置以下是實現恒壓供水和休眠功能的主要參數設置：
通過這些參數設置，水泵在低負荷時可以自動進入休眠狀態，當系統壓力不足時可以自動喚醒水泵。
SLC邏輯配置

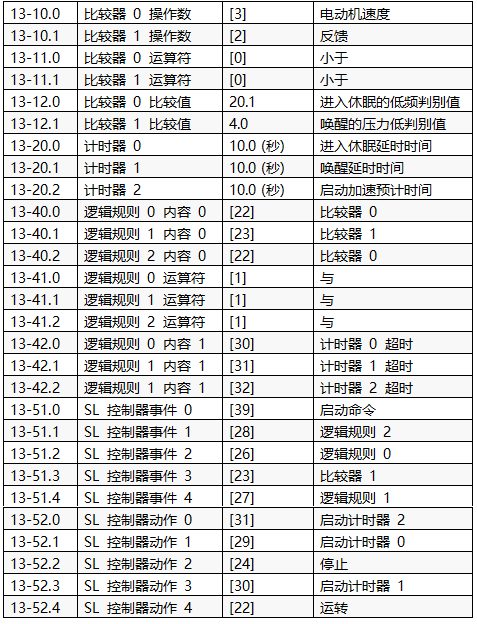

在丹佛斯FC51變頻器中，SLC(智能邏輯控制)是實現系統休眠和喚醒功能的關鍵。以下是SLC的主要邏輯配置步驟：
1、比較器設置
①設置比較器0的操作數為電動機速度，當速度低于20.1Hz時，認為系統滿足休眠條件。
②設置比較器1的操作數為壓力反饋，當壓力低于4.0bar時，認為需要喚醒系統。
2、計時器設置
①計時器0用于延時進入休眠狀態，設置為10秒。
②計時器1用于延時喚醒，設置為10秒。
3、邏輯規則設置
①邏輯規則0結合比較器0和計時器0，用于判斷何時進入休眠狀態。
②邏輯規則1結合比較器1和計時器1，用于判斷何時喚醒系統。
4、SL控制器事件與動作
①當邏輯規則0滿足時，停止變頻器輸出，進入休眠狀態。
②當邏輯規則1滿足時，啟動計時器1，喚醒變頻器，重新啟動水泵。
