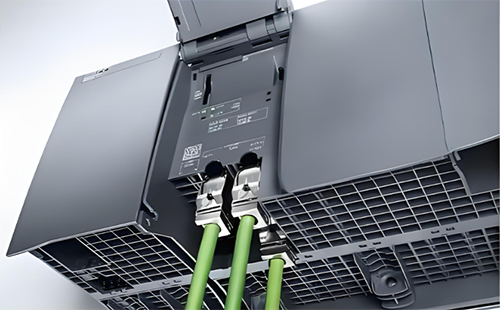

在使用西門子S7-1500 PLC系列之1515或者1516CPU做PROFINET通信的時候，X2接口的PN IO通信會產生額外的系統負載，該系統負載的大小取決于連接IO站的數量以及通信數據量的大小。



做運動控制的人都知道，使用OB91和OB92的默認優先級為分別為26和24，而26是1500CPU中組織塊最高的優先級，幾乎沒有更高的優先級事件來中斷這些組織塊。但是一旦我們使用了X2接口做PROFINET通信時，那么此時PN通信的優先級會比我們用戶的程序的所有的優先級都高，也就是高于26，這意味著X2接口的PN IO通信會中斷運動控制的組織塊，OB91或者OB92，所以這必然會影響運動控制的效果和導致CPU循環周期的延長。

所以一旦我們使用X2接口的PN通信，就需要注意它可能會對所有的程序產生中斷，從而可能造成工藝控制不準確，CPU周期的超時等。那么在必要時，我們需要使用通信模塊來避免這樣的問題。

作者：趙欣
