核心處理器(Core Processor)完成傳感器原始信號的采集和數字化處理，分為TYPE 700型和Model 800型兩種，TYPE 700型核心處理器是目前應用最多的產品，標準模式每周期采樣2400次，最快響應時間50ms。
本文主要介紹TYPE 700型核心處理器的故障檢查方法。
確認是否檢查核心處理器？

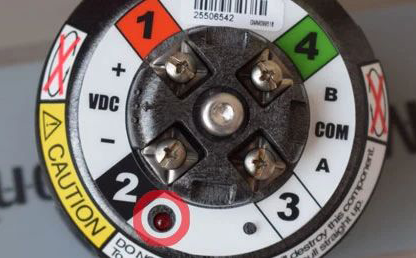

TYPE 700型核心處理器上有一個LED狀態燈用于指示其工作狀態，通過檢查LED指示燈可以快速判斷核心處理器當前狀態。
TYPE 700型核心處理器正常工作時LED狀態燈每秒閃爍1次，如果LED狀態燈不亮(排除供電原因)或每秒快速閃爍3-4次，那么核心處理器處于故障狀態需要進一步執行電阻檢測。
核心處理器檢查所需工具為：螺絲刀、內六角、萬用表，請在現場檢查前做好準備。對于如何拆卸核心處理器比較簡單，如果您對核心處理器的拆卸有問題歡迎留言提出。
執行核心處理器電阻檢測
通過電阻檢測可快速判斷TYPE 700標準型核心處理器的好壞。

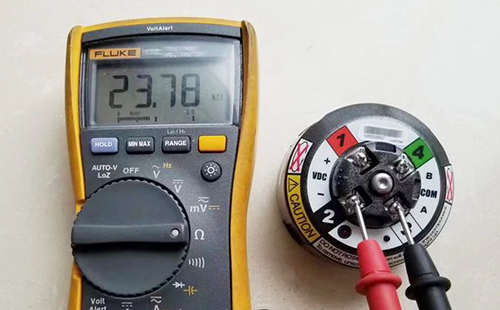

在TYPE 700型核心處理器上，斷開和變送器之間的4芯電纜連接，使用萬用表分別測量核心處理器端子對3-4、2-3以及2-4之間的電阻。

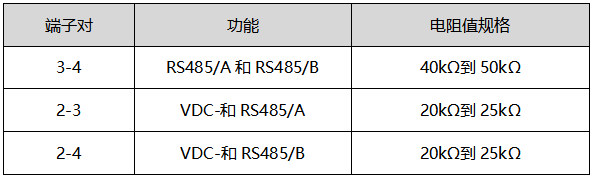

TYPE 700型核心處理器各組端子對之間預期的電阻規格值如下表：
如果任何一組端子對的電阻值不在規格內，則核心處理器故障，需要維修更換。
艾默生高準質量流量計的核心處理器是高度集成的模塊化產品，經過幾代產品的硬件更新和軟件升級已經非常成熟，以上檢測辦法可以有助于大家在現場快速判斷核心處理器問題。
