首先，你要知道工業現場的“地”是怎么來的。
日常生活用電都是三相交流電，而工廠供電系統最常見的就是三相五線制供電。其中，除了三根相線與一根中性線之外，還有一根就是PE(Protective Earth)線。那么這根PE線，其實就是我們系統的“地”。

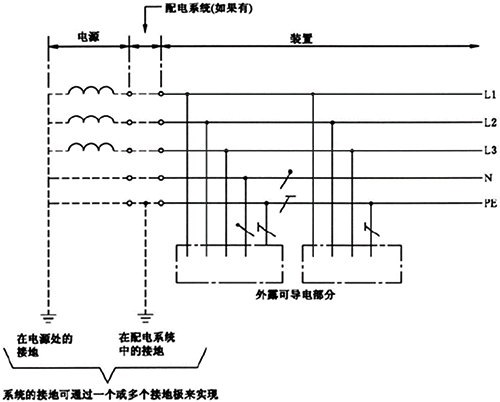

在實際應用中，除了TT系統，絕大多數的供電系統，都是將這根PE線在變壓器的中性點與大地進行直接連接的；TT系統是單獨將PE線做了接大地的處理。此時，這根做了接地處理的PE線就是我們系統中的“保護地”(圖1)。
設備的金屬外殼，控制柜體的外殼、柜門等等，都是接到我們的保護地，目的就是保護人身的安全。
因此，保護地是我們系統中最基本的一個“地”，同時也是最重要的一個“地”。
除了保護地，我們要說的系統的另外一個“地”就是“工作地”。

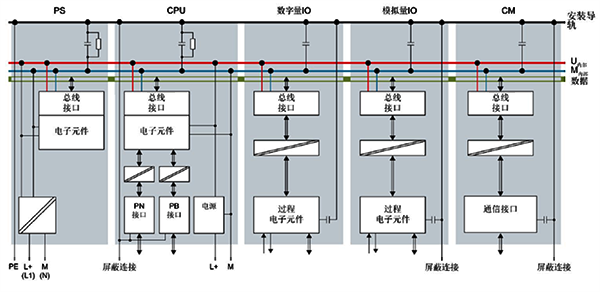

工作地的主要作用，就是為工作電壓(一般指的直流工作電壓)提供一個基準點。例如：DC24V的M端。當我們把PLC模塊供電的所有M端連接在一起當做基準點的時候，理論上，相對于這個基準點，所有的PLC的模塊的電平都是一致，輸入以及輸出的信號電平之間不存在電勢差。這樣，就確保了整個PLC系統供電是一致的。這個基準點，我們就稱之為“工作地”(圖2)。
我們要講的第三個地，是為了減少系統中的干擾而專門設置的一個地，我們稱之為“屏蔽地”。顧名思義，這個地就是將系統中的屏蔽電纜的屏蔽層以及設備上的屏蔽端子進行連接的一個“地”。這個屏蔽地的主要目的，是防止信號之間的相互干擾，保障系統工作穩定。
除了上述三個“地”，我們系統中還有常見的兩個地，分別是本質安全儀表的地和防雷接地。
作者：楊光
