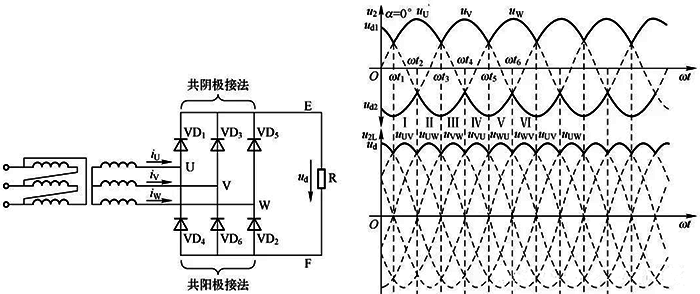

三相電源進來，分別為R、S、T，上橋共陰，引出P1，下橋共陽，引出N。指針式萬用表一塊，撥至電阻“1k”檔，紅表筆(電源-)接P1，黑表筆(電源+)分別接R、S、T，測量上橋三個二極管正向電阻，測量結果應趨近于0，后調換表筆，測量二極管反向電阻，反向電阻應趨于無窮。用同樣的方法測量下橋臂的正向電阻和反向電阻，正向電阻應趨于0，反向電阻應趨于無窮。
用上述辦法可在不拆機的情況下粗略判斷整流電路的好壞，若正、反相電阻都非常大，則說明對應的二極管斷路。若正、反相電阻都趨于0，或阻值很小，則說明對應二極管短路。若測得正向電阻偏大，反向電阻偏小，則說明對應二極管性能下降，需要更換。
以上辦法是在變頻器上電前的粗略測量，作為變頻器上電的依據，因?yàn)椋冾l器一經上電，整流電路便開始工作，若遇上二極管短路的情況，可是要“聽響”的！盡管前面有快熔。
以上測量的依據是二極管的單向性，若遇到半控整流(上橋?yàn)榫чl管，下橋?yàn)槎O管)，或全控整流(上、下半橋均為晶閘管)，上面的測量方法就不準了，不但要測量晶閘管的正、反電阻，還要判斷晶閘管可否正常觸發。

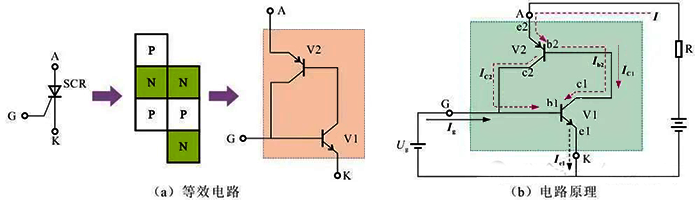

正常的晶閘管除了門極(G)、陰(K)極之間的正向電阻小、反向電阻大外，其他各極之間的正、反向電阻均接趨于無窮。根據這一原則，可將萬用表調至“1kΩ”擋，測量晶閘管任意兩電極之間的正、反向電阻，若出現兩次或兩次以上小電阻值，說明晶閘管內部有短路，若晶閘管G、K級之間的正、反向電阻均為無窮大，說明晶閘管觸發開路，若測量時只出現一次小阻值，也不能確定晶閘管一定正常，比如G、K極之間正常，A、K極開路，所以，還要進一步測量晶閘管的觸發能力。
將萬用表調至“1Ω”擋，測量晶閘管A、K極之間的正向電阻，正常應接近無窮，然后用一根導線短接A、G極，為G極提供觸發電壓，若晶閘管良好，A、K極之間應導通，再將導線移開，晶閘管還處于導通狀態。
若短接A、G極前后，A、K極之間電阻變化不大，說明晶閘管失去了觸發能力，若移開導線后，晶閘管A、K極之間的電阻值變大，則說明晶閘管開路。

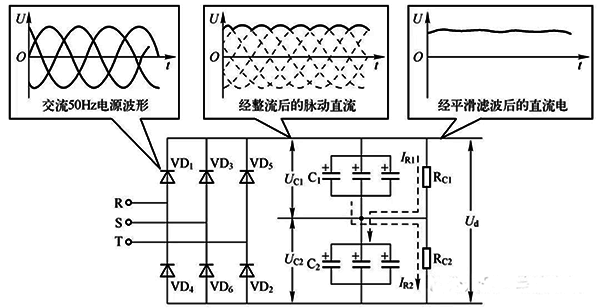

若整流電路無異常，三相電源進來，輸出端在每個周期內會出現六個波頭(可用示波器觀察)。若觀察少了兩個波頭，則說明有一個橋臂發生了斷路。在此種情況下，母線電壓會降低(正常幅值為537V，平均值為513V)，帶載能力下降，且?guī)лd情況下，母線電壓會出現波動，一次電流不平衡，三相相差較大。
若波形少了四個波頭，則說明有兩個橋臂出現了斷路，或是出現了缺一相電。缺一相電，相當于該相上的兩個管件都出現了斷路，應檢查三相電源是否正常。
變頻器整流部分非常容易壞，引起它壞的原因也有好多，但正確判斷、測量還是很有必要的。
