IFD-UV-011隔爆型一體化紫外火焰檢測器采用高靈敏度的紫外光電傳感器檢測火焰信號，工作可靠、功能強大、安裝方便，且外形美觀、體積小，應用于以天然氣、液化氣、焦爐煤氣、高爐煤氣、輕油等為主要燃料的燃燒器火焰信號的檢測現場。

IFD-UV-011隔爆型一體化紫外火焰檢測器可廣泛應用于石油、化工、冶金、造紙等行業的大中小型鍋爐的燃燒器。本機帶有電子自檢功能、溫度檢測功能、采用RS485通訊接口，所有參數均能通過遠程在線進行設定，全中文操作界面，方便靈活。



◆外殼防爆等級ExdⅡCT6
◆防護等級IP66

IFD-UV-011在某化工廠應用
1、場景選型：一體化紫外火焰檢測器；防爆等級不低于Exd IIC T4；防護等級不低于IP65。

2、工藝配置：每個燃燒器配置一套型號為IFD-UV-011火焰檢測器，其中安裝附件包括：火檢萬向節組件、1″三通、1″對絲、1″視窗、1″隔熱接頭等設備，同時提供火檢設備至就地火檢就地接線箱10米火焰檢測器預制電纜ZR-KVVRP12×0.5。

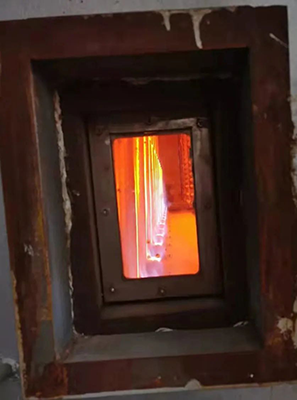

燃燒爐現場火焰情況

3、安裝方案
根據裝置加熱爐的分布：
①圓筒爐的燃燒器圓形排列，在底部或側面選擇最佳觀測位置安裝，即一臺圓筒爐燃燒器安裝一套火焰檢測設備,檢測燃燒器發出的火焰強度和閃爍頻率等信號，經綜合處理后，將對應的4~20mA模擬量信號和有火無火的開關量信號同時輸出至DCS系統。

②方爐的燃燒器方型排列，在側面選擇最佳觀測位置安裝，能夠檢測成排燃燒器的火焰強度和閃爍頻率等信號，經綜合處理后，將對應的4~20mA模擬量信號和有火無火的開關量信號同時輸出至DCS系統。

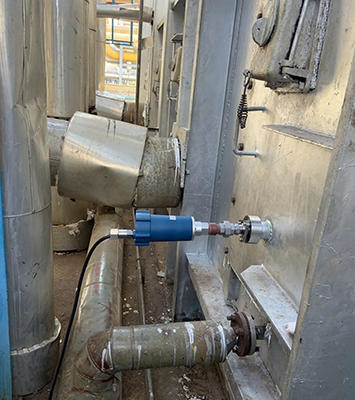

現場IFD-UV-011安裝情況

4、使用效果反饋
通過昌暉儀表制造有限公司對火檢系統改造，能有效、真實地反映爐膛內燃燒工況，為機組的安全運行提供有效保證。IFD-UV-011運行穩定、檢測精確，符合現場工藝要求。
