1、溫控器與熱電阻的接線
溫控器在連接熱電阻時，常常會由于對線制的理解有問題，使接線有誤導致溫控器出錯。如有一臺YR-RJD905AM-N/G2/N-I2-L5-N-T溫控器，溫控器上有接線圖，電工按圖進行了接線。在18、20端連接了二線制鉑電阻Pt100，送電后溫控器報錯。表面看是19、20端間少接了一根短接線，嚴格講是接線有誤，正確做法是將二線制熱電阻接到18、20端，再補接19、20端間的短接線，使溫控器顯示恢復正常。為什么要這么接線？說明如下。

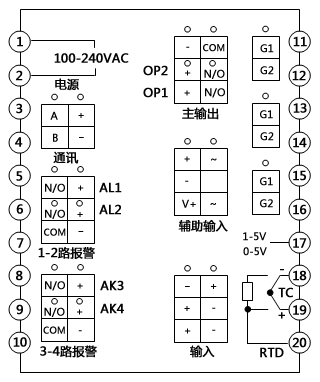

圖1 溫控器接線圖
YR-RJD905AM-N/G2/N-I2-L5-N-T溫控器用端子18、20來測熱電阻值，為了克服測量線路本身的阻值造成測量誤差，因此熱電阻大多采用三線制接線法，在3根電線當中，有2根電線為短路狀態，目的是消除線路電阻產生的誤差，端子18、20測得的電阻值減掉端子19、20的電阻值即為實際測得的電阻值。本例在19、20端加短接線屬于三線制接法的簡單方式，還是會有一定的線路電阻影響的，只能用在要求不高的測溫現場。正規的三線制接法，應該從熱電阻端子引3根同線徑的導線到溫控器的輸入接線端。
2、溫控器與變送器的接線
①溫控器與二線制變送器的接線

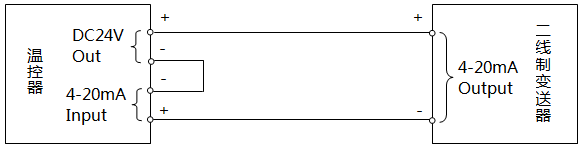

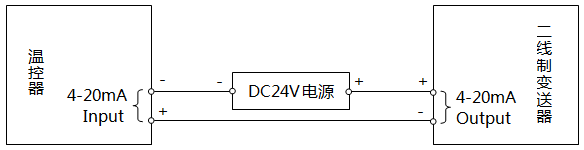

溫控器與二線制變送器接線示意圖如圖2
溫控器與二線制變送器接線，首先應考慮變送器的24VDC供電是由溫控器提供還是用外接電源。不需要溫控器供電時，只需把二線制變送器輸出的4-20mA電流信號“+”與DC24V電源“+”連接，二線制變送器輸出的4-20mA電流信號“-”接至溫控器4-20mA輸入“+”端，再將DC24V電源“-”連接溫控器4-20mA輸入“-”端，則DC24V電源、二線制變送器和溫控器之間的信號回路就接通。若二線制變送器由溫控器供電時，僅需要用溫控器DC24V輸出端替代外部DC24V電源即可，接線原理是一樣的。
②溫控器與三線制變送器的接線

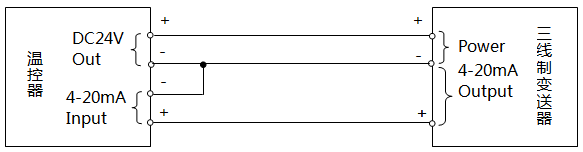

溫控器與三線制變送器接線示意圖如圖3
假如三線制變送器由外接DC24V電源供電，則DC24V電源“+”連接三線制變送器電源“+”，三線制變送器4-20mA信號輸出“+”連接溫控器4-20mA輸入信號“+”，DC24V電源“-”連接三線制變送器4-20mA信號輸出“-”，同時三線制變送器4-20mA信號輸出“-”連接溫控器4-20mA輸入信號“-”，則DC24V電源、三線制變送器和溫控器之間的信號回路就接通。若三線制變送器由溫控器供電時，僅需要用溫控器DC24V輸出端替代外部DC24V電源即可，接線原理是一樣的。
③溫控器與四線制變送器的接線

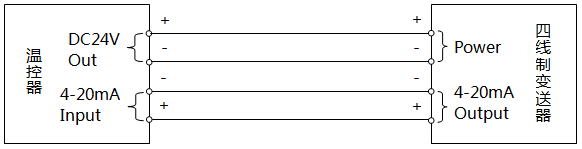

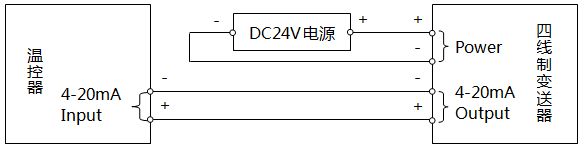

溫控器與四線制變送器接線示意圖如圖4
假如四線制變送器由外接DC24V電源供電，DC24V電源“+”連接四線制變送器電源“+”，DC24V電源“-”連接四線制變送器電源“-”，四線制變送器4-20mA信號輸出“+”連接溫控器4-20mA輸入信號“+”，四線制變送器4-20mA信號輸出“-”連接溫控器4-20mA輸入信號“-”，則DC24V電源、四線制變送器和溫控器之間的信號回路就完成。若四線制變送器由溫控器供電時，僅需要用溫控器DC24V輸出端替代外部DC24V電源即可，接線原理是一樣的。
3、溫控器與電動執行器的接線

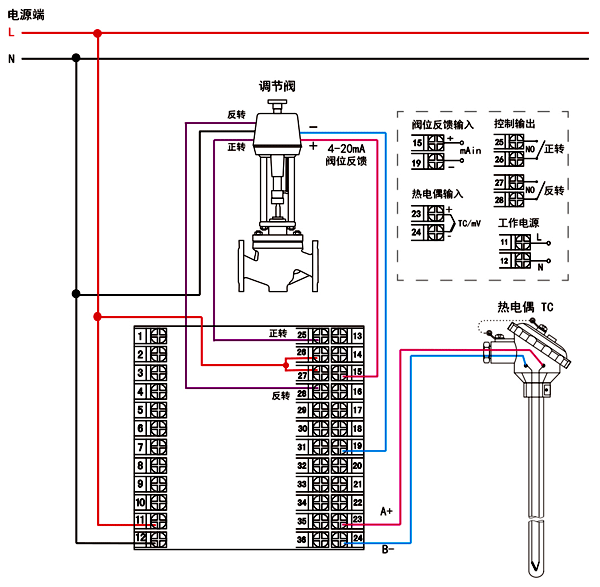

控制系統使用電動執行器時，要求溫控器具有雙路輸入，因?yàn)槌藴y(cè)量信號外，還要有閥位反饋信號輸入閥位控制溫控器；溫控器還要有相應的模塊配合才能達到目的。以YR-GADS825-810-12/12-HLNN-N-N-T雙路輸入閥位控制溫控器為例做介紹，接線如圖5所示。熱電偶測量溫度從溫控器23和24端子接入溫控器。溫控器內的繼電器觸點通過25、26端輸出正轉信號，通過27、28端輸出反轉信號，電動執行器的閥位反饋信號通過15、19端輸入溫控器。34、35端是RS485通信輸出端。
圖5 溫控器與電動執行器的接線
4、溫控器與PLC的接線
把溫控器的繼電器觸點信號輸出給PLC時，觸點信號既可以是溫控器的報警輸出，也可以是溫控器的輔助輸出。溫控器內部繼電器的兩個常開觸點，通常在溫控器的接線圖上會標注250V AC等數值，這不是輸出電壓值，是指觸點的最大工作電壓為250VAC。溫控器某一組報警輸出的一端要接到PLC的COM端上；報警輸出的另一端的需要接至PLC外部輸入的某X端口。
5、溫控器說明書的接線圖與實物不符
生產廠對溫控器改進是很正常的事情，但有的廠家改進后的產品仍提供舊款溫控器說明書或通用說明書，用戶在使用溫控器時應以溫控器外殼上所貼的接線圖為準進行接線。
6、溫控器代換時的接線
不同型號溫控器的代換原則是：外形尺寸相同，電源相同，輸入信號相同，輸出信號相同，表明所用的輸出模塊功能也相同。不具備以上條件時就要進行改動。代換接線前先確定電源端子，千萬不能把電源線接錯。
輸入信號常用的是熱電偶、熱電阻、直流電流，按圖示符號接入即可。正確接線后還要對溫控器的設置進行檢查，如溫控器輸入信號類型是否與設置相符，顯示量程的上、下限是否正確。有的溫控器只要設置輸入信號類型，測量范圍也就固定了，有的溫控器還可對顯示輸入的量程比例進行設置。
溫控器輸出信號與使用的輸出模塊有關，尤其是代換不太正規的產品時，遇到的問題更多，因此代換時輸出信號的接線就要復雜些。首先觀察原用的及要代換的溫控器表殼上的標識，有沒有注明輸出接的是什么執行器件，然后參照原用溫控器的端子對代換的溫控器進行接線。
