應用連續熱電偶組成的早期火災探測報警系統能夠在火災尚未發生前及時進行精確的溫度探測和預報。昌暉儀表在本文介紹連續熱電偶在電力火災探測報警系統電纜夾層中的防火設計與施工，幫助大家提高電力工業消防系統的穩定性和可靠性。
由于電力系統機構龐大，發電、輸電、變電、配電、用電5個環節節節相扣、緊密相關，其技術密集，設備貴重，內在聯系緊密，在電力生產過程中大量使用和儲存了多種可燃液體、氣體、易燃粉塵、固體燃料和高溫高壓設備，其諸多的電氣設備常伴有靜電、火花、電弧和表面高溫，高溫管道、傳輸電纜密布于各個角落。因此，引發火災的機率極高。為了保障電力系統的正常安全運行，消防環節首當其沖。針對突發事件，消防系統能否正常投入使用，實現抑制和撲滅早期火災是非常重要的。近年來，電力系統電器、電纜火災事故頻頻發生，常因一臺設備故障或電纜延燃引發火災而波及全廠乃至全網。追根溯源是當前的火災初期自動探測報警系統對隱患探測不夠精確所至，系統漏報、誤報頻繁。所以，特殊惡劣環境的火災探測方案急待研究解決。
消防報警系統的組成及缺陷
消防報警系統由火災探測系統和消防聯動控制系統組成。其主要目的是及早發現事故隱患，發出報警信號，以提示值班人員采取相應的措施或啟動 聯動控制系統以抑制火災發生或擴大。
火災探測系統由煙感探測器、溫感探測器、煙溫復合式探測器、可燃?xì)怏w探測器、紅外對射探測器、感溫電纜、信號輸入模塊、手動報警按鈕等組成。滅火系統主要由水噴霧滅火系統和氣體滅火系統以及移動式滅火系統等組成。以下重點介紹，煙感探測器和溫感探測器。
煙感探測器僅限用于一般的建筑物。煙感探測器要求燃燒形成的煙霧經過空氣對流傳輸?shù)教綔y器中，當煙霧濃度達到其報警設定值時才啟動敏感 元件發出報警信號，由主機進行反復的識別后再進行進一步的措施，根本起不到預報火警的作用，而且漏報、誤報時常發生。
溫感探測器采用模擬開關量式的定溫型感溫元件，無法顯示和預告當前的溫度值和溫度上升的速率，68℃以下的溫度更無法探測。通常點式溫感探測器僅限用于12m以下的一般建筑物中，且容易受到現場不良環境的影響。纜式探測器常因現場惡劣的環境以及電磁、靜電等種種干擾而漏報、誤 報。煙溫復合式探測器誤、漏報率更高。
綜上所述，傳統火災探測系統智能化技術落后，無法發現和分析初期的火災事故隱患，難以實現其“預警”的作用，“防”與“消”不能完美結合而導致火災事故頻頻發生。安裝繁瑣，造價高昂，需要經常對探測器進行清潔維護、保養，加之其極高的漏報、誤報率，不但造成了公共資源的損失和浪費，而且嚴重影響了火災自動報警系統的形象。
連續熱電偶電纜的應用
1、應用前景舉例

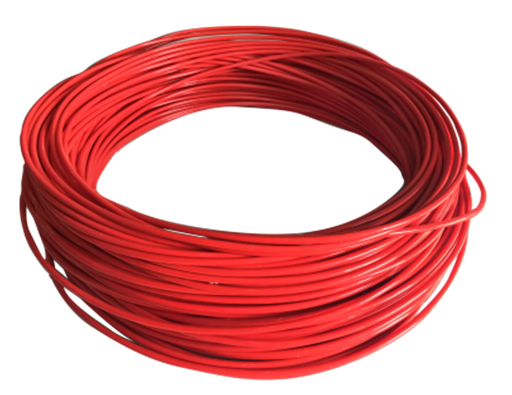

特種測溫?zé)崦綦娎|又稱尋熱式熱 電偶或連續熱電偶，是近30年來世界溫度傳感器技術發展取得的高、精、尖端技術成果，連續熱電偶具有獨特的 溫度探測功能，完全不同于現有的其他溫度傳感器，它利用熱電效應，能夠連續自動產生與其長度所及范圍內與之最高溫度點溫度相對應的毫伏信號，不僅能讓用戶測定溫度變異的幅度和速率，而且能確定溫度變異的地點。由于它獨特的本質安全型特性和精確無誤報的優良品質，最初被美國作為高、精、尖端技術設備鋪設在航空母艦和驅逐艦的艦艙以及軍用飛機等軍事設備中。目前，在世界各發達國家它已被廣泛應用到各個領域，為人類預防、減少因“過熱”引起的事故和損失，做出了巨大的貢獻。
當環境溫度為-40℃~+68℃時，由連續熱電偶組成的早期火災探測系統能夠連續精確測量并顯示探測區域的最高溫度值。基于以預防為主的科學的智能化消防理念，在火災尚未發生前即時進行精確的溫度預報，提高了火災探測報警系統的可靠性，使用戶的消防聯動系統具有充分的時間采取相應的措施，避免火災的發生。而現有的火災探測器僅能對已經發生的火災進行探測、報警，難解燃眉之急。明火源于隱患，防范勝于救災。
2、連續熱電偶工作原理及技術參數
連續熱電偶工作原理及技術參數在連續熱電偶產品頁面有詳細介紹，在此不再累述。
3、系統特點
穩定可靠，防濕防潮，本質安全型，無需外加電源，完全無誤報，環境溫度自動補償，異常溫度預報，報警溫度點不受寒冷氣溫影響，系統設備簡單，適合危險區域，用戶可自行設定報警點，無需現場標定，大面積使用有良好的性能價格比。
連續熱電偶在電纜夾層中的防火設計與施工
電纜夾層是發電廠、變電站電纜最密集的地方之一，一旦發生火災，后果不堪設想。在諸多的電廠火災案例中，由于輸電電纜老化、過載而導致的發熱、過熱以至延燃而引起的惡性火災事故層出不窮，屢見不鮮。因此，電纜夾層是發電廠、變電站進行火災預防的重點部位之一。我們本著以預防為主的消防理念，依據測溫電纜精確無比的特性，結合當前日漸成熟的消防意識和現場實際施工經驗，提出以下的防火設計。
連續熱電偶具有連續探測并預告和顯示被測區域發熱、過熱狀況的能力。通過精確測量溫度上升的幅度和速率，采用智能化的火災測算法科學地處理探測器提供的火災信號。由于其體積小、重量輕、柔韌性好、施工方便，尤其適用于現場環境比較惡劣的地方。
連續熱電偶用導熱膠或束線帶以正旋波方式橫向固定鋪設在電纜夾層、隧道、豎井、 橋架中，以每15-500m作為1個防區段或報警單元。為了節約資金，我們采用K型熱電偶專用的價廉物美的溫度補償導線與測溫電纜的任意一端對接，然后連接到溫度控制器和消防聯動系統中，以盡善盡美地實現“防”“消”結合。遵循當前的消防法規，對所有電纜穿越樓板和墻壁孔的各個縫隙進行嚴密的封堵，以預防由可燃性氣體侵入而引發的爆燃型突發性火災。
本文所用到的是低溫型連續熱電偶，如果你有興趣可到低溫型連續熱電偶產品頁面去深入了解。
