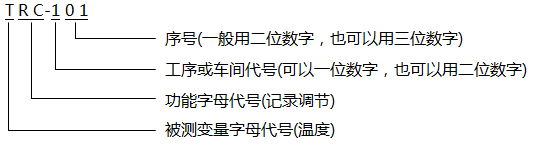

儀表位號由字母代號組合和回路編號兩部分組成，儀表位號中，第一位字母表示被測測變量，后續字母表示儀表的功能，回路編號可以按裝置或工段(區域)進行編制，一般用三位至五位數字表示。簡單儀表位號如下例所示：
儀表位號分類及編號
儀表位號按被測變量進行分類，即同一個裝置(或工段)的相同被測變量的儀表位號中數字編號是連續的。但允許中間有空號；不簡被測變量的儀表位號不能連續編號。如果同一個儀表回路中有兩個以上具有相同功能的儀表，可用儀表位號后附加尾綴(大寫英文字母)加以區別，側如：PT-202A，PT-202B表示同一回路內的兩臺變送器；PV-201A，PV-201B表示同一回路內的兩臺調節閥。當屬于不同工段的多個檢出元件共用一臺顯示儀表時，儀表位號只編順序號，不表示工段號，例如多點溫度巡檢儀的儀表位號為TI-1， 相應的檢測元件儀表位號為 TE-1-1，TE-1-2......。當一臺儀表由兩個或多個回路共用時，應標注各回路的儀表位號，例如一臺兩通道無紙記錄儀記錄流量和壓力時，儀表位號為FR-121/PR-131，若記錄兩個回路的流量時，儀表位號應為FR-101/FR-102或FR101/102。
典型的儀表位號形式示例

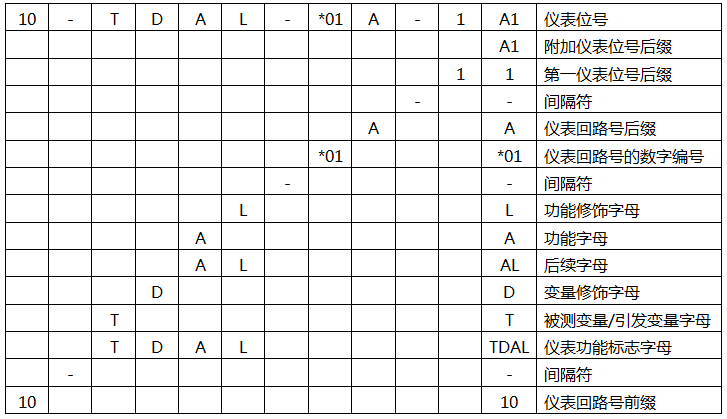

◆典型的溫差低溫報警儀表位號示例：10-TDAL-*01A-1A1
帶控制點流程圖和儀表系統圖上表示方法
帶控制點流程圖和儀表系統圖上儀表位號表示方法是：字母代號填寫在圓圈上半圈中，回路編號填寫在圓圓圈下半圈中。集中儀表盤面安裝儀表，圓圈中有一橫，如圖1a所示，就地安裝儀表中間沒有一橫。如圖1b所示。
圖1a 帶控制點流程圖和儀表系統圖上儀表位號
圖1b 儀表盤面安裝儀表圖形及儀表位號
儀表工根據HG/T 20505-2014《過程測量與控制儀表的功能標志及圖形符號》以及儀表位號表示方法，可以繪制儀表系統圖。

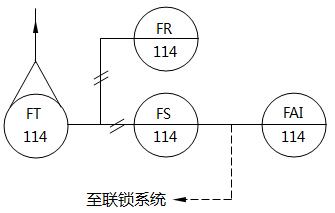

◆儀表系統圖中流量記錄、開關、報警的儀表位號示例

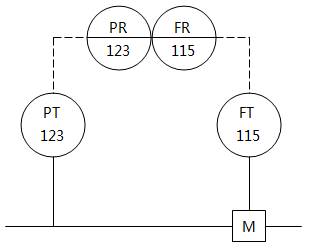

◆儀表系統圖中流量和壓力雙筆記錄(儀表位號：FR-115/PR-123)的儀表位號示例

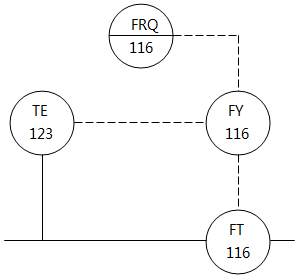

◆儀表系統圖中帶溫度補償?shù)牧髁坑涗洝⒎e算的儀表位號示例

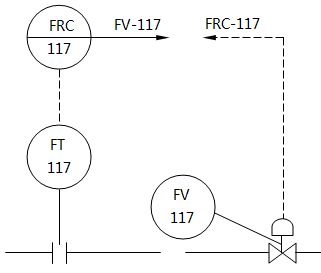

◆儀表系統圖中流量記錄控制系統(測量點與執行器在圖紙上距離較遠或不在同一張圖紙上的標志方法，也可以把響應圖號標注上)的儀表位號示例

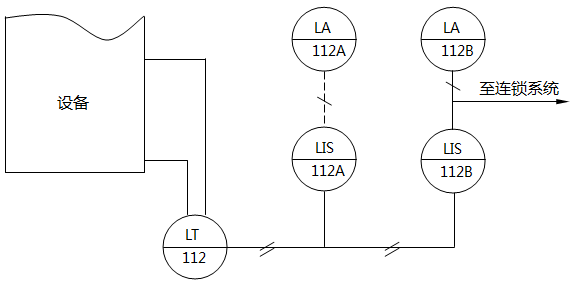

◆儀表系統圖中液位指示、聯鎖、報警的儀表位號示例

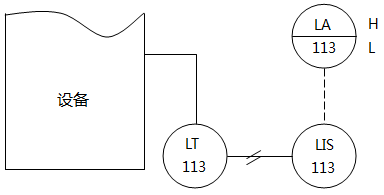

◆儀表系統圖中液位指示、報警的儀表位號示例

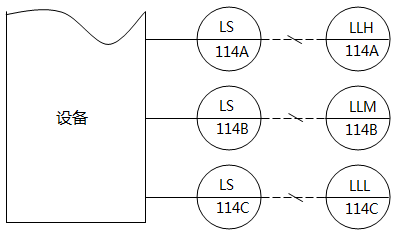

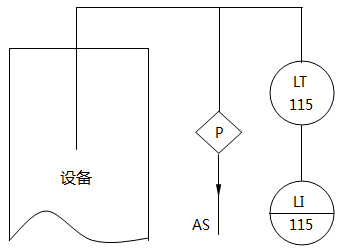

◆儀表系統圖中液位高度指示燈(液位高于取源口時燈亮)的儀表位號示例
◆儀表系統圖液位指示(吹氣式適用于常壓設備)的儀表位號示例
◆儀表系統圖中壓力記錄控制系統(控制泵的沖程)的儀表位號示例
◆儀表系統圖中溫度、壓力串級控制系統溫度趨勢記錄、低報警的儀表位號示例
◆儀表系統圖中帶集中指示、操作器的就地壓力控制系統的儀表位號示例
◆儀表系統圖中帶壓力和溫度補償?shù)牧髁坑涗浛刂葡到y(tǒng)的儀表位號示例
儀表位號字母含義
儀表位號中的字母用于描述設備或儀表功能，儀表功能標志字母的個數不宜超過8位，這些字母的含義在HG/T 20505-2014《過程測量與控制儀表的功能標志及圖形符號》中有詳細介紹。
